Захранване IC693PWR330 GE Fanuc | Нов и оригинален склад
Manufacturer: GE Fanuc
-
Part Number: Ic693pwr 330
Condition：New with Original Package
Product Type: Модули за захранване на PLC
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

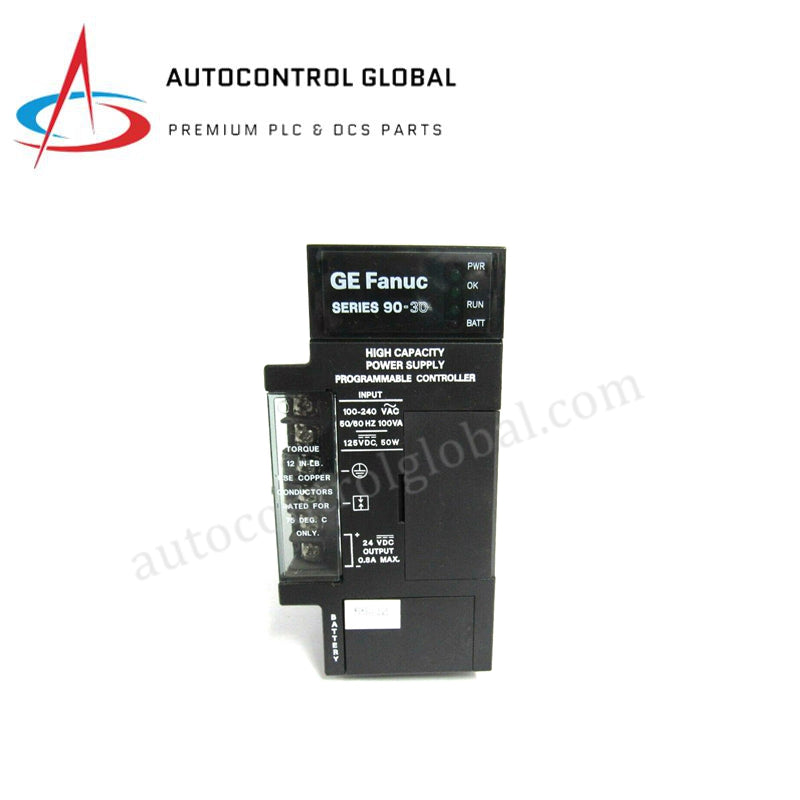

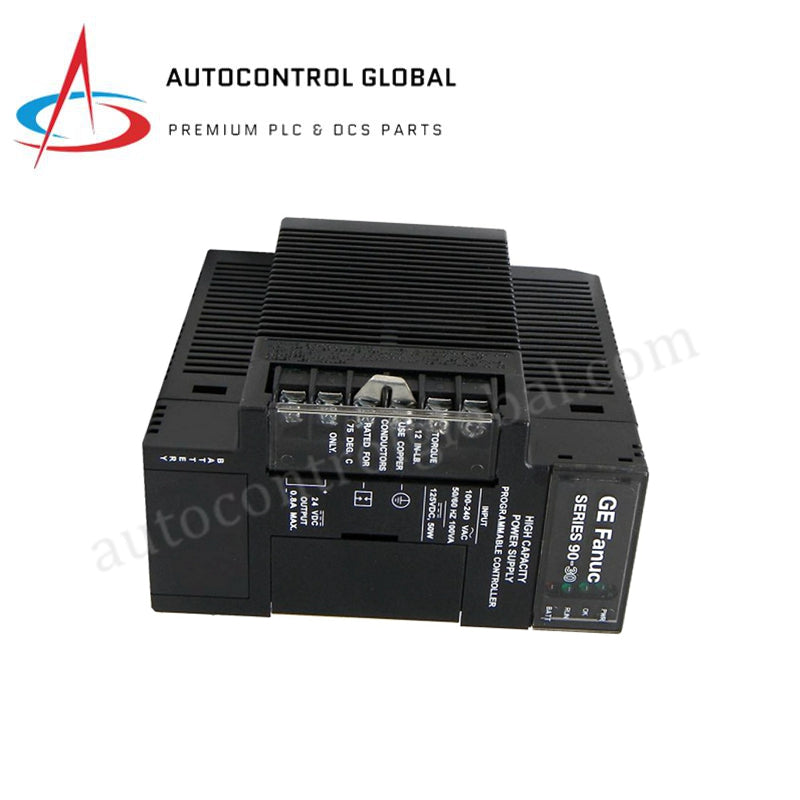

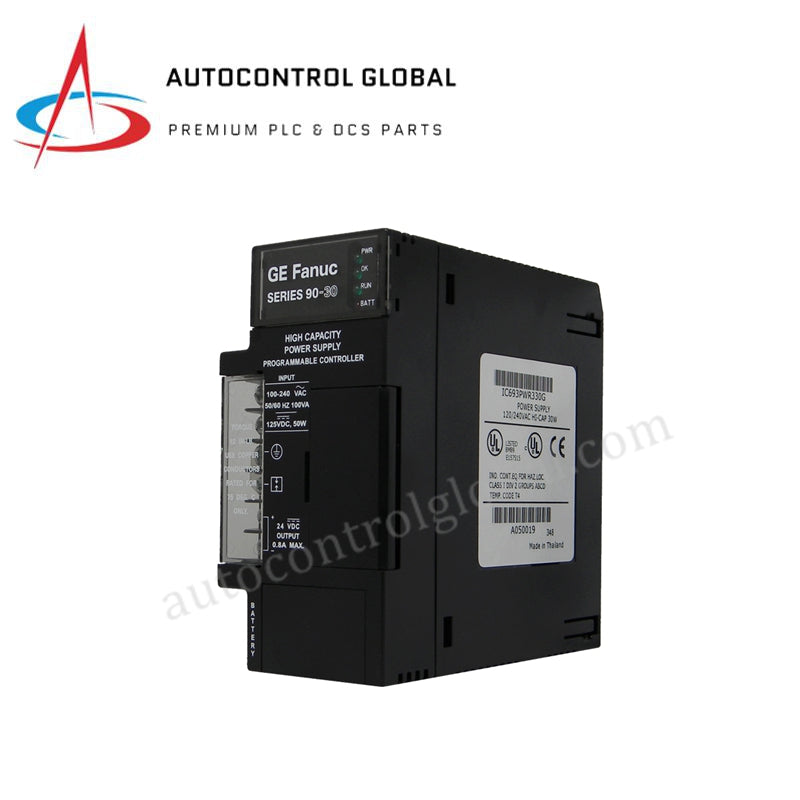

Захранване GE Fanuc IC693PWR330 Серия 90-30 PLC
GE Fanuc IC693PWR330E, известен още като IC693PWR330 Захранване с висока мощност, функционира като специализиран хардуерен компонент за регулиране на напрежението и електрическо разпределение в основните платки на серия 90-30 PLC.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | IC693PWR330E / IC693PWR330 |
| Марка | GE Fanuc (Emerson Automation) |
| Произход | САЩ |
| Тегло | 0.57 кг (1.25 lbs) |
| Размери | 130 мм x 152 мм x 140 мм (5.12 инча x 6.0 инча x 5.5 инча) |
| Работна температура | 0 до 60 °C |
| Консумация на енергия | Вход: 90 VA (AC) / 50 W (DC); Максимален товар: 30 W |
| Номинално напрежение | 120/240 VAC или 125 VDC |
| Обхват на входното напрежение | 85 до 264 VAC или 100 до 300 VDC |
| Пиков ток при включване | 4 A пик, максимум 250 ms |
| Предоставени изходи | 3 изхода (5 VDC, 24 VDC реле, 24 VDC изолиран) |
| Капацитет на 5 VDC изход | 5.0 до 5.2 VDC (номинално 5.1 VDC); максимум 30 W |
| 24 VDC реле изход | 24 до 28 VDC; максимум 15 W |
| 24 VDC изолиран изход | 21.5 до 28 VDC; максимум 20 W |
| Време на задържане | минимум 20 ms |
| Локален интерфейс | 1 x сериен порт RS-485 |
| Позиция в основната платка | Най-ляв специализиран слот |
Съвместимост на фърмуера и мащабиране на плътността на входно-изходните точки
GE Fanuc IC693PWR330 управлява захранването през гърба на платката, което е пряко свързано с мащабирането на плътността на локалните входно-изходни точки. Хардуерът осигурява независими токови пътища за поддържане на локалния CPU и допълнителните входно-изходни модули, предотвратявайки спадове на напрежението при едновременни актуализации на състоянието на точките. При внедряване на системата е необходимо да се провери съвместимостта на фърмуера на гърба на платката между свързаните модули, за да се гарантира, че сумарният токов разход на 5 VDC, 24 VDC реле и 24 VDC изолираните линии не надвишава общия лимит от 30 W. Локалният сериен интерфейс RS-485 осигурява физически слой за комуникация с програмни устройства или операторски интерфейси, свързани към шасито.
Често задавани въпроси
В: Може ли това захранване да работи едновременно в конфигурация с гореща смяна или излишък?
О: Не. Устройството не поддържа гореща смяна или паралелни излишни конфигурации. Изключете основното захранване преди смяна на модула, за да избегнете повреждане на щифтовете на конектора на гърба на платката и незабавно спиране на системата.
В: Как захранването се справя с краткотрайни прекъсвания на напрежението на входящата линия?
О: Модулът съдържа вътрешен кондензатор, който осигурява минимално време на задържане от 20 ms. Ако напрежението на линията падне под спецификацията за повече от 20 ms, захранването прекъсва изходите си, което задейства спиране на CPU системата, за да се предотвратят непредсказуеми логически състояния.
Насоки за монтаж на място
- Монтаж в слот на шасито: Монтирайте устройството изключително в най-лявия слот на основната платка от серия 90-30. Плъзнете модула надолу по пластмасовите водачи, докато задният конектор се закрепи здраво в гнездото на гърба на платката.
- Свързване на електрически терминали: Свържете входящото AC или DC захранване с помощта на стандартни индустриални медни проводници. Уверете се, че линията, неутралният и заземителният проводник са здраво закрепени под винтовите скоби на терминалите, за да се предотврати прекъсване на захранването при механични вибрации.
- Екран и намаляване на шум: Заземете шасито на основната платка директно към задния панел на корпуса. Прекарайте всички кабели за входно-изходни точки далеч от входните линии на захранването, за да се намали предаването на електромагнитен шум към вътрешната 5 VDC логическа шина.
