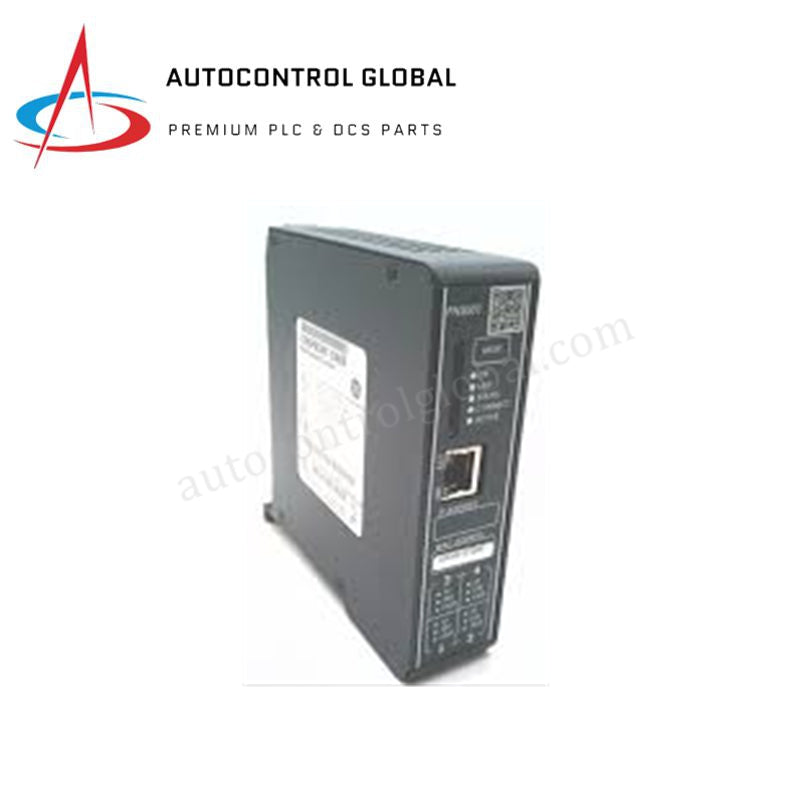

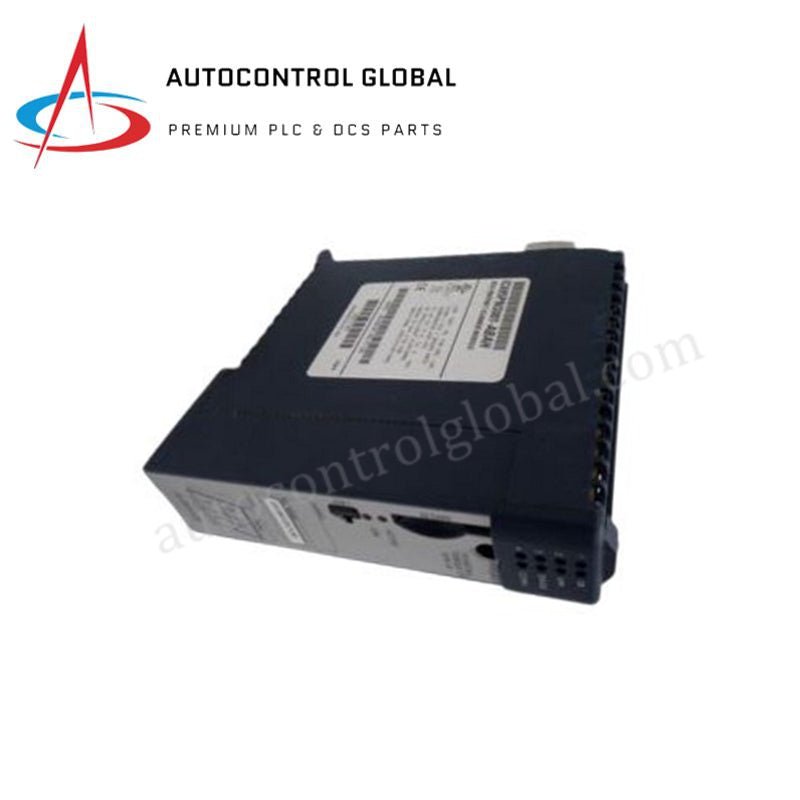

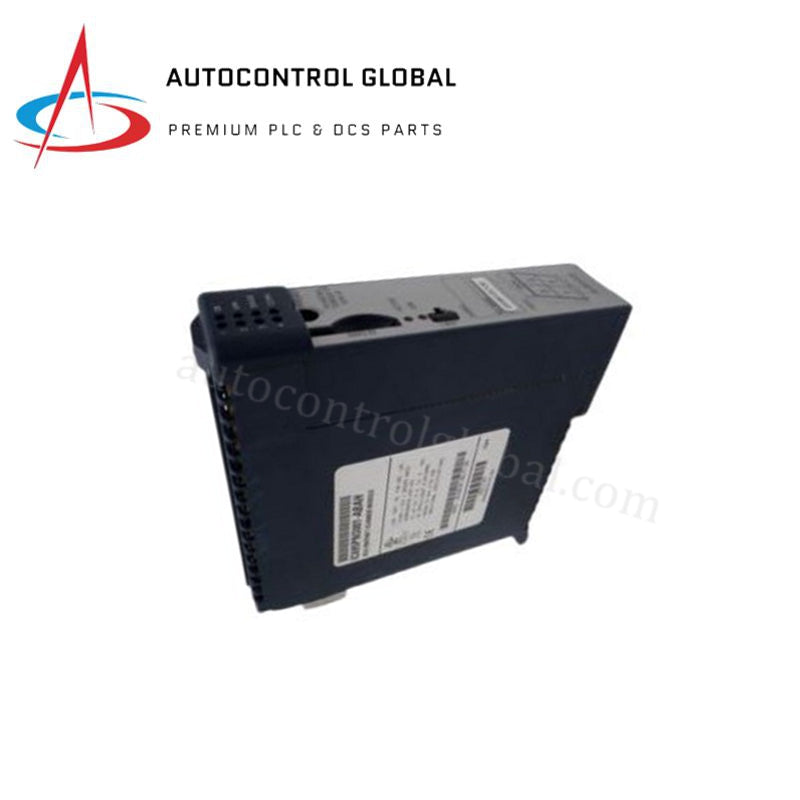

GE Fanuc IC695PNS001CA RX3i PacSystem PROFINET скенер модул

GE Fanuc IC695PNS001CA-ABAH, известен още като IC695PNS001 PROFINET скенер модул, функционира като специализиран хардуерен компонент за отдалечено събиране на данни от I/O в мрежите RX3i PacSystem. Хардуерът свързва разпределени I/O модули директно с централен PROFINET IO-контролер, изпълнявайки детерминистичен цикличен трансфер на данни през шината за управление на сигналите от полевите инструменти.

Хардуерни спецификации

Свойства на индустриалната контролна и PLC платформа

GE Fanuc IC695PNS001CA-ABAH включва специфично проследяване на интерфейса на шината, за да поддържа максимална скорост на комуникация по шината при операции с висока плътност. Модулът осъществява директна локална синхронизация на данни с прилежащи отдалечени модули, оптимизирайки границите на мащабиране на I/O плътността в шасито без да създава мрежово натоварване за централния процесор. Вградената логика за съвместимост с фърмуер флаш в ASIC чипа осигурява безпроблемно съответствие с активните хардуерни профили, зададени от основния IO-контролер. Чрез вграждането на четири хардуерни превключвателни порта, модулът изпълнява детерминистични мрежи Profinet / EtherNet/IP директно по линейни, звездовидни или пръстеновидни топологии, намалявайки общите латентности на мрежовата конверсия до подмилисекундни изпълнителни прозорци.

Често задавани въпроси

В: Как вътрешното разпределение на захранването обработва двойните изисквания за напрежение на шината от 3.3 VDC и 5 VDC?

О: Модулът черпи захранване директно от универсалните релси на шината RX3i, консумирайки 1.2 A от 3.3 VDC релсата за захранване на вътрешните микропроцесори и памет, и 1.1 A от 5 VDC релсата за захранване на четирите гигабитови физически трансивъра на мрежата.

В: Поддържа ли IC695PNS001CA-ABAH онлайн смяна (hot-swapping) при включено захранване?

О: Правилата за вмъкване и изваждане зависят от конкретното шаси RX3i. Когато е монтиран в универсален слот на шината, поддържащ живо изваждане, скенер модулът може да бъде премахнат или заменен докато захранването е включено, при условие че потребителят спазва правилните ESD процедури и изключва отдалечения мрежов сегмент.

В: Как се държат четирите мрежови порта при интеграция в активен мрежов сегмент?

О: Четирите порта функционират чрез интегриран слой гигабитов Ethernet превключвател. Тази конструкция позволява конфигурации с верижно свързване или включване в пръстеновидни топологии с Media Redundancy Protocol (MRP), предавайки циклични IO данни през портовете с минимално забавяне на маршрутизацията.

Насоки за монтаж на място

• Подравняване на шасито и механика на вмъкване: Поставете скенер модула вертикално в предназначения слот на универсалната шина RX3i. Плъзнете модула назад по пластмасовите водачи на шасито, докато интегрираните конектори се свържат плътно с шината, след което закрепете горните и долните механични заключващи елементи.
• Мрежови медии и оформление на екраниране: Използвайте Cat6 екранирани усукани двойки (STP) кабели за всички гигабитови връзки. Завършете общото екраниране на кабела към металната заземителна плоча на панела на корпуса, за да се потисне околното електромагнитно смущение, което може да наруши детерминистичната мрежова синхронизация.
• Предпазни мерки при конформно покритие: Вариантът CA разполага с фабрично нанесен слой конформно покритие. Уверете се, че полевите кабели и клеми остават чисти по време на монтажа; не драскайте и не пробивайте защитния слой по вътрешните ръбове на платката, за да предотвратите корозионни пътища, причинени от атмосферни компоненти.
