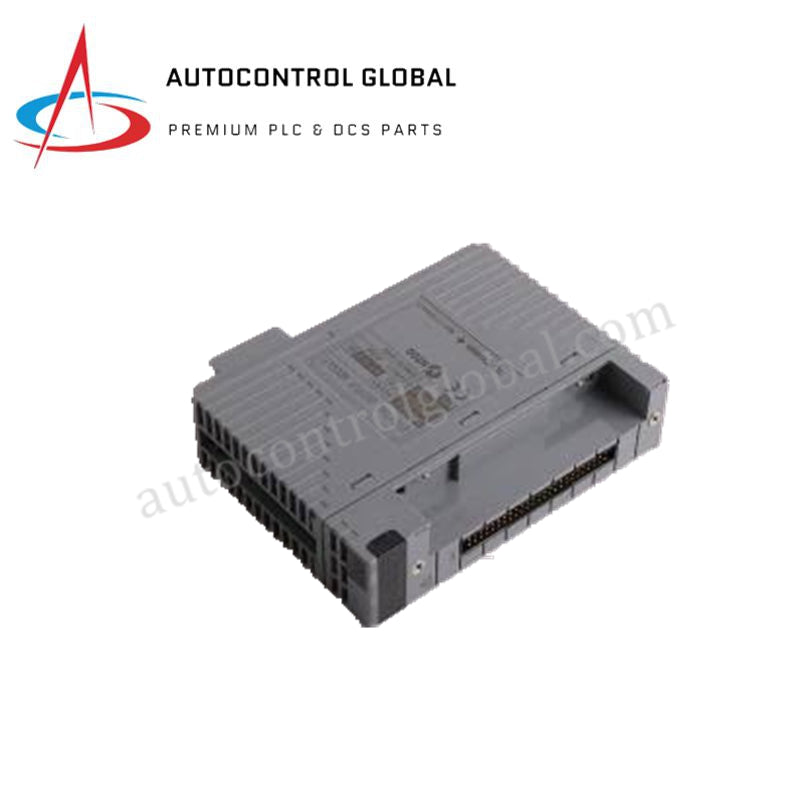

Цифров изходен модул Yokogawa ADV551-P63/D5A00 CENTUM VP
Manufacturer: Yokogawa
-
Part Number: ADV551-P63/D5A00
Condition：New with Original Package
Product Type: Модули за цифров изход
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Модул за цифров изход Yokogawa ADV551-P63/D5A00
Модулът Yokogawa ADV551-P63/D5A00 е 32-канален изолиран модул за цифров изход, предназначен за управление на сигнали с висока плътност в системите за управление Yokogawa CENTUM VP и ProSafe-RS. Той преобразува командите за управление на системата в изходни сигнали от транзисторен тип с поглъщане на ток за външни полеви устройства, като осигурява изолирано превключване в тежки среди за индустриална автоматизация.
Конфигурация на суфикса и опциите
Конфигурацията на модула определя конкретните работни характеристики чрез суфикса и кодовете на опциите:
-
-P: Активира функциите за изход с широчинно-импулсна модулация и изход, пропорционален на времето.
-
6: Означава наличие на LED индикатори за състоянието при изпълнение без взривозащита.
-
3: Означава съответствие с изискванията за конформно покритие ISA Standard G3 и разширен температурен диапазон на работа от -20 deg C до +70 deg C.
-
/D5A00: Оборудва модула с адаптер за кабелен интерфейс ATD5A-00 KS за външно свързване на 32-канални сигнали.
Възможности за синхронизиране и групиране
Изходните канали са групирани с обща отрицателна страна на всеки 16 канала, като осигуряват галванична изолация до 2 kV AC между изходните сигнали и системната задна платка, както и изолация от 500 V AC между общите групи. Поддържайки ширини на импулса от 8 ms до 7,200 s с разделителна способност 8 ms, модулът позволява прецизно включване по време на управляваното полево оборудване.
Технически спецификации
| Параметър | Спецификация |
| Марка | Yokogawa |
| Модел | ADV551-P63/D5A00 |
| Тип продукт | Модул с изолирани цифрови изходи |
| Съвместими системи | CENTUM VP, ProSafe-RS |
| Брой изходни канали | 32 |
| Формат на изхода | Транзисторен изход с поглъщане на ток |
| Номинално изходно напрежение | 24 VDC |
| Максимално напрежение на товара | 26.4 VDC |
| Максимален ток на товара | 100 mA на канал |
| Изолационно напрежение (система към изход) | 2 kV AC за 1 минута |
| Изолационно напрежение (общ извод към общ извод) | 500 V AC за 1 минута |
| Конфигурация на общите изводи | Обща отрицателна страна за всяка група от 16 канала |
| Диапазон на широчината на импулса | 8 ms до 7,200 s |
| Разделителна способност на широчината на импулса | 8 ms (с допълнително забавяне при включване/изключване до 1 ms) |
| Изходни функции | Изход с широчинно-импулсна модулация, времево пропорционален изход |
| Индикация на състоянието | LED индикация за състоянието |
| Защита на околната среда | Конформно покритие по стандарт ISA G3 |
| Защита от експлозия | Версия, която не е взривозащитена |
| Работна температура | -20 град. C до +70 град. C |
| Консумация на ток | Прибл. 700 mA при 5 VDC (система); 60 mA външно захранване |
| Адаптер за свързване | Адаптер за кабелен интерфейс ATD5A-00 KS (/D5A00) |
| Тегло | 0.2 kg |
Често задавани въпроси
В: Какво означава кодът на опцията /D5A00 за този модул? О: Кодът на опцията /D5A00 показва, че модулът е фабрично оборудван с адаптер за кабелен интерфейс ATD5A-00 KS, който улеснява свързването на външни кабели към всичките 32 цифрови изходни канала.
В: Какъв тип превключване на полевия изход осигурява ADV551-P63/D5A00? О: Осигурява превключване на транзисторен изход с поглъщане на ток, с номинални стойности до 24 VDC и 100 mA на канал, с максимално допустимо напрежение на товара 26.4 VDC.
В: Как са електрически изолирани 32-та изходни канала? О: Каналите са организирани в групи по 16 с обща отрицателна страна. Осигуряват изолация 2 kV AC между изходните сигнали и системата и изолация 500 V AC между отделните общи групи.
