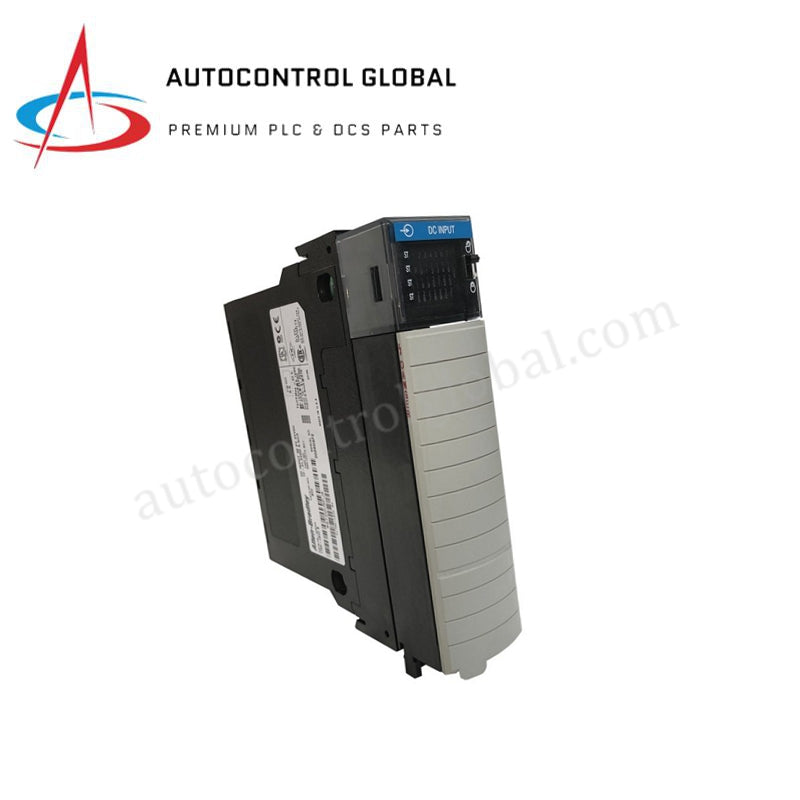

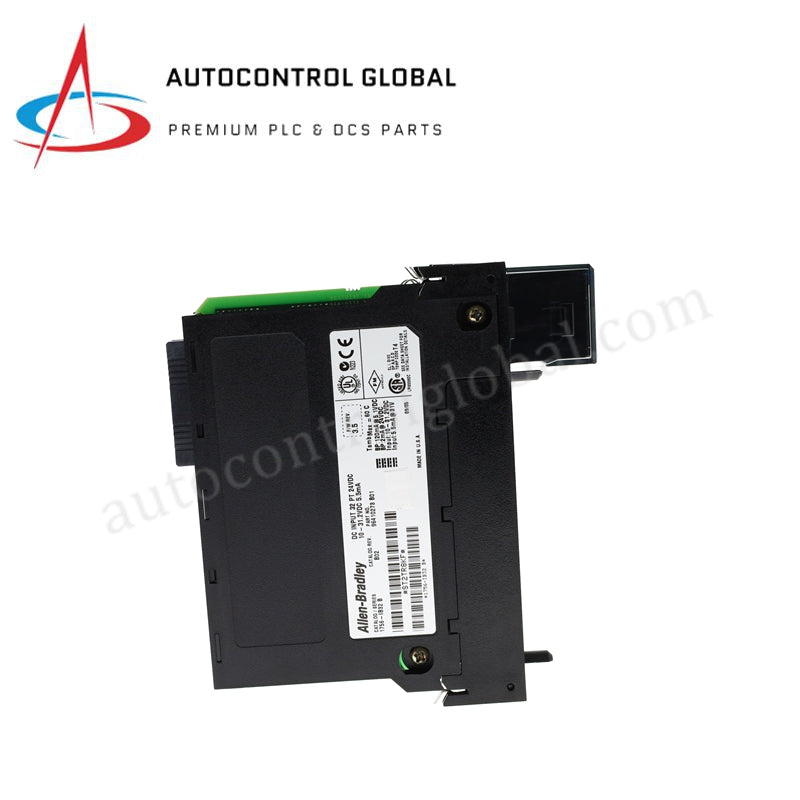

1756-IB32 /B Allen-Bradley Módulo de Entrada para Controlador Lógico Programable de 24VCC y 32 Puntos
Manufacturer: Allen Bradley
-
Part Number: 1756-IB32/B
Condition：New with Original Package
Product Type: Módulo de Entrada Digital de Corriente Continua
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Módulo de Entrada Digital de 32 Puntos 24V CC Allen-Bradley 1756-IB32 /B ControlLogix
Descripción del Producto
El Allen-Bradley 1756-IB32 /B es un módulo de entrada digital ControlLogix® de alta densidad diseñado para conectar hasta 32 señales discretas de corriente continua con controladores de automatización industrial. Funcionando con una configuración de sumidero de 24V CC, este módulo permite una amplia expansión de entradas y salidas ocupando solo una ranura del bastidor. La revisión Serie B presenta un circuito interno optimizado para una mejor gestión térmica y capacidades mejoradas de codificación electrónica en comparación con versiones anteriores del hardware.
Cada uno de los 32 canales del 1756-IB32 /B es capaz de detectar señales a alta velocidad, soportando actualizaciones cíclicas por cambio de estado (COS) tan rápidas como 200 µs. Las entradas están organizadas en cuatro grupos aislados de ocho, proporcionando puntos comunes localizados que simplifican el cableado en campo y mejoran la inmunidad al ruido eléctrico en diversos tipos de sensores, incluyendo interruptores de proximidad, interruptores de límite y sensores fotoeléctricos.
Especificaciones Técnicas
Parámetros de hardware y límites operativos para el 1756-IB32 /B:
| Parámetro | Detalles de la Especificación |
| Número de Modelo | 1756-IB32 /B |
| Fabricante | Allen-Bradley / Rockwell Automation |
| Tipo de Producto | Entrada Digital de Corriente Continua de Alta Densidad con Sumidero |
| Número de Entradas | 32 Canales (4 grupos de 8) |
| Voltaje Nominal de Entrada | 24V CC |
| Rango de Voltaje de Operación | 10V a 31.2V CC |
| Corriente de Entrada (Típica) | 5.5 mA a 24V CC |
| Corriente Máxima en Estado Apagado | 1.5 mA |
| Retardo de Hardware (DE APAGADO a ENCENDIDO) | 380 µs máx. + tiempo de filtro |
| Retardo de Hardware (DE ENCENDIDO a APAGADO) | 420 µs máx. + tiempo de filtro |
| Corriente del Plano Posterior (5.1V) | 120 mA |
| Corriente del Plano Posterior (24V) | 2 mA |
| Disipación de Potencia (Máx.) | 6.2 Vatios a 60 °C |
| Disipación Térmica | 21.1 BTU/h a 60 °C |
| Bloque de Terminales Removible | 1756-TBCH o 1756-TBSH (36 pines) |
