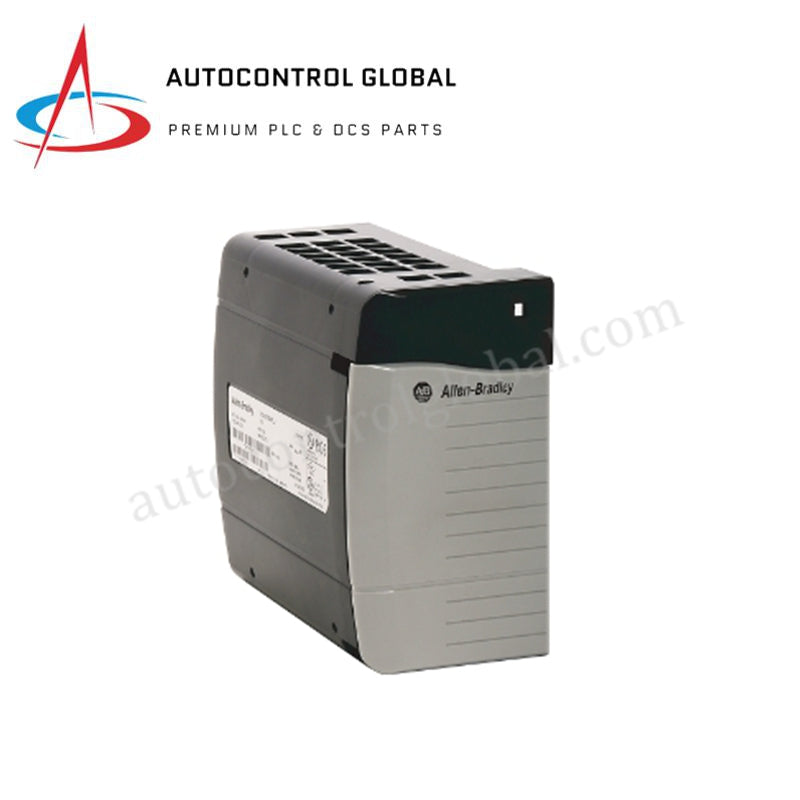

1756-PA50 Allen Bradley | Fuente de alimentación delgada de entrada 85-265VAC

Módulo de fuente de alimentación delgada Allen Bradley 1756-PA50 ControlLogix 85-265V CA

Descripción del producto

El 1756-PA50 (1756-PA50) es una fuente de alimentación de corriente alterna de alta eficiencia y diseño delgado, creada específicamente para la plataforma Allen-Bradley ControlLogix. Este módulo está diseñado para ocupar un espacio mínimo en el lado izquierdo de cualquier bastidor 1756 ControlLogix, mientras proporciona una alimentación de corriente continua regulada y robusta al plano trasero. Convierte un amplio rango de voltajes de entrada de corriente alterna globales (85–265V CA) en los niveles específicos de corriente continua requeridos por procesadores, adaptadores de comunicación y módulos de entrada/salida.

El 1756-PA50 (1756-PA50) cuenta con capacidades avanzadas de diagnóstico, incluyendo la habilidad para detectar una falla inminente de energía. Esto permite que el controlador del sistema ejecute un apagado ordenado y preserve datos críticos antes de que el voltaje del plano trasero caiga por debajo de los niveles operativos. Su formato "delgado" es ideal para gabinetes de control de alta densidad donde optimizar el espacio en el riel es una prioridad.

Especificaciones técnicas detalladas

El 1756-PA50 proporciona distribución de energía regulada con los siguientes parámetros técnicos:

• Fabricante: Allen-Bradley (Rockwell Automation)

• Número de modelo/pieza: 1756-PA50

• Línea de producto: ControlLogix 1756

• Rango de voltaje de entrada: 85–265V CA

• Rango de frecuencia de entrada: 47–63 Hz

• Consumo máximo de energía: 100 VA

• Potencia real de salida: 60 vatios a 0–60 °C

• Corriente de salida (1.2V CC): 1.5 amperios

• Corriente de salida (3.3V CC): 2.0 amperios

• Corriente de salida (5.1V CC): 8.0 amperios a 50 °C; 6.0 amperios a 60 °C

• Corriente de salida (24V CC): 1.5 amperios

• Corriente de arranque (máx.): 20 amperios

• Voltaje de aislamiento: 250V continuo (probado a 1500V CA durante 60 segundos)

• Tiempo de retención: 5 ciclos a 85V CA (50/60 Hz); 6 ciclos a 120V CA; 25 ciclos a 240V CA

• Ubicación de montaje: Lado izquierdo del bastidor ControlLogix (ranura dedicada)

• Dimensiones: 5.51 x 1.38 x 5.71 pulgadas (ancho de línea delgada)

Características clave de rendimiento

• Diseño delgado: Ocupa significativamente menos espacio horizontal que las fuentes de alimentación estándar como la 1756-PA72, permitiendo configuraciones más compactas de bastidores y gabinetes.

• Compatibilidad global de voltaje: El amplio rango de entrada (85–265V CA) elimina la necesidad de transformadores reductores en la mayoría de las redes eléctricas internacionales.

• Señalización inteligente del plano trasero: Se comunica directamente con el sistema a través del plano trasero para indicar el estado de la energía, permitiendo una gestión proactiva de fallas.

• Protección integrada de circuitos: Protección incorporada contra sobrecorriente y sobretensión para salvaguardar procesadores costosos y módulos sensibles de entrada/salida.

• Instalación sin herramientas: Se acopla directamente al lado izquierdo de cualquier bastidor estándar 1756 sin necesidad de herrajes adicionales.
