Allen-Bradley 1786-RPCD Repetidor concentrador coaxial doble ControlNet (copia)

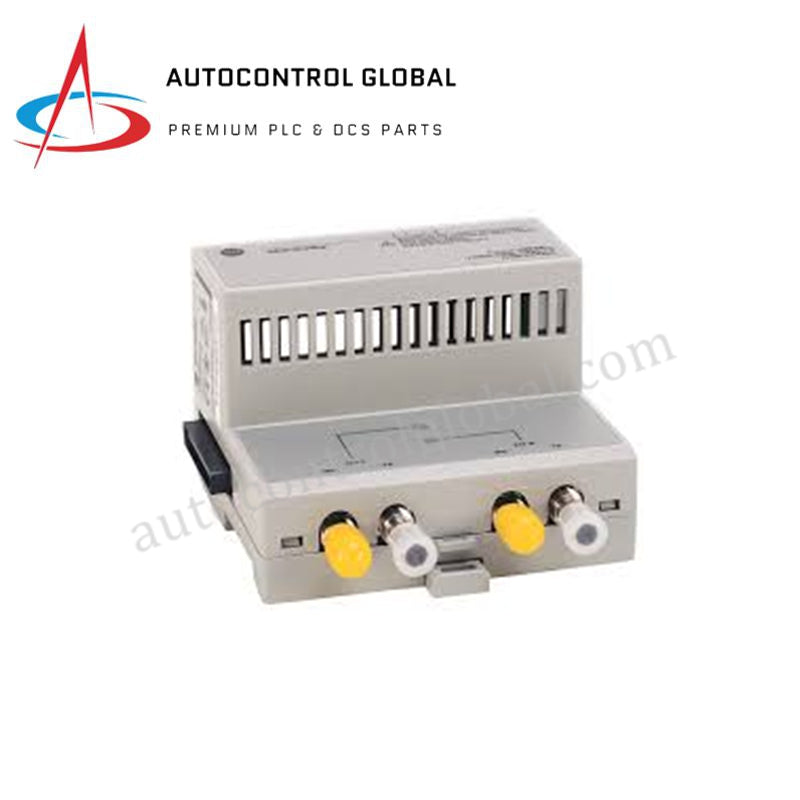

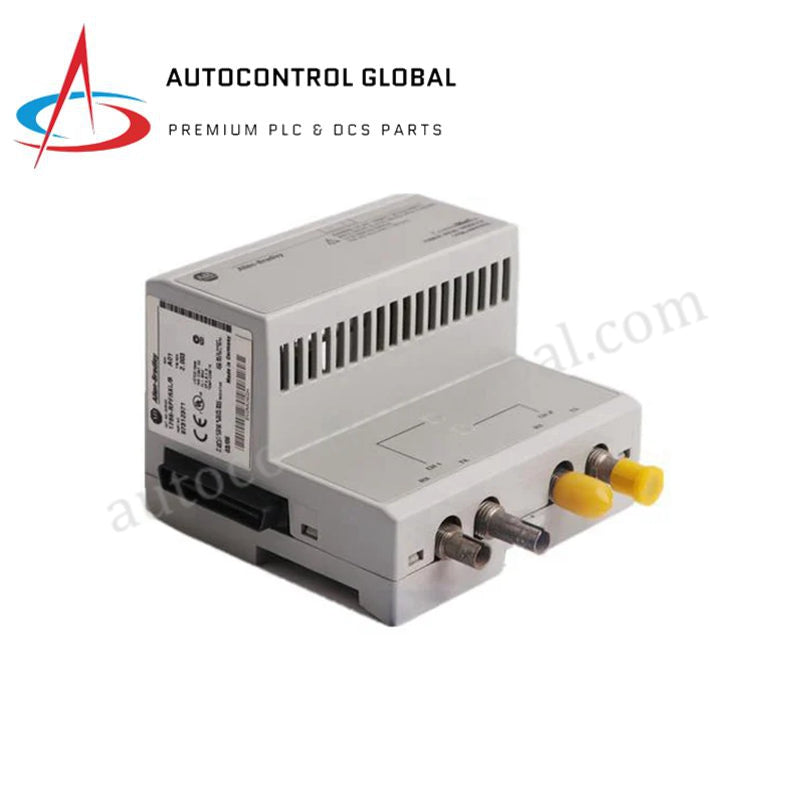

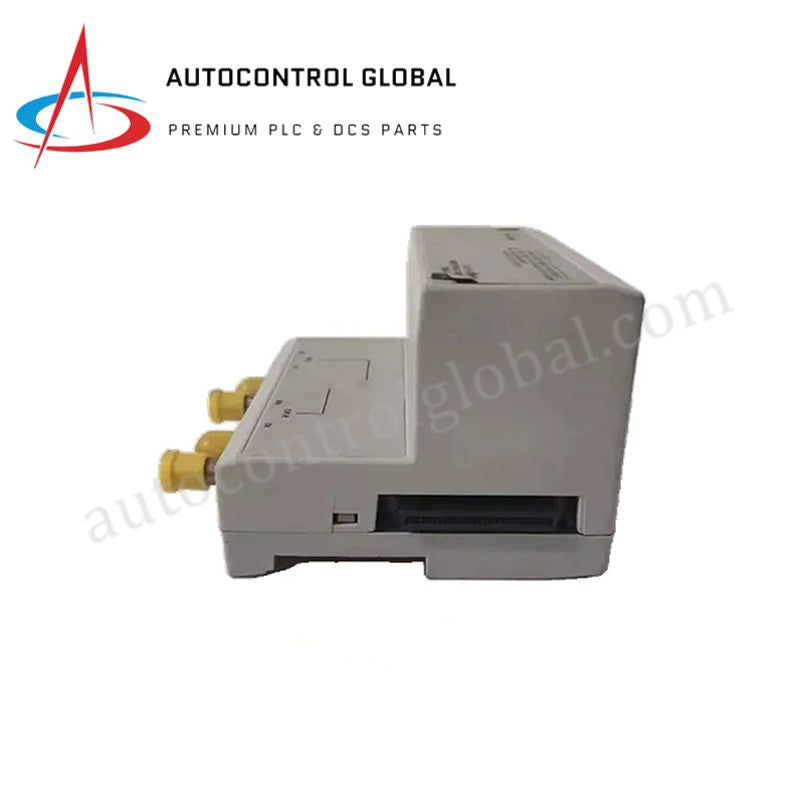

Módulo Repetidor Concentrador Coaxial Dual ControlNet Allen-Bradley 1786-RPCD

Descripción del Producto

El 1786-RPCD es un repetidor concentrador coaxial ControlNet de alto rendimiento diseñado por Rockwell Automation para superar las limitaciones físicas de distancia y topología de los segmentos estándar de cobre. Al regenerar y reajustar activamente las señales ControlNet, el 1786-RPCD mantiene la integridad determinista de los datos a lo largo de extensas tiradas de cable. Este módulo cuenta con dos puertos coaxiales BNC, lo que permite la creación de arquitecturas de red en estrella o punto a punto, que suelen ser más eficientes que las cadenas lineales tradicionales en instalaciones industriales de gran escala. Funciona con 24 VCC (integrado a través del adaptador del repetidor), asegurando que la comunicación de alta velocidad se mantenga estable en enlaces complejos distribuidos de E/S y PLC a PLC.

Especificaciones Técnicas

El 1786-RPCD está diseñado para la sincronización precisa y amplificación de señales dentro de la capa física ControlNet.

• Fabricante: Rockwell Automation / Allen-Bradley

• Número de Modelo: 1786-RPCD

• Tipo de Módulo: Repetidor coaxial dual de cobre

• Medio de Red: Cable coaxial RG-6 con cuádruple blindaje

• Impedancia: 75 Ω

• Canales: 2 puertos coaxiales independientes

• Tipo de Conector: BNC (Bayoneta Neill–Concelman)

• Función: Regeneración de señal, reajuste de tiempo y distribución en concentrador

• Consumo de Corriente: 400 mA a 5 VCC (desde el adaptador de la placa base)

• Fuente de Alimentación: 24 VCC nominal (proporcionado a través del adaptador 1786-RPA)

• Topologías Soportadas: Estrella, punto a punto y árbol

• Temperatura de Operación: 0°C a +55°C (32°F a 131°F)

• Temperatura de Almacenamiento: -40°C a +85°C (-40°F a +185°F)

• Peso: 0.39 libras (0.23 kg)

• Certificaciones: IECEx, CE, UL, CSA, ATEX (Zona 2)

• Estado del Ciclo de Vida: Descontinuado después del 30 de diciembre de 2025 (se requiere reemplazo de ingeniería)

Características Principales de Rendimiento

• Regeneración y Reajuste de Señal: El 1786-RPCD no solo amplifica el ruido; limpia y reajusta los pulsos digitales de la señal ControlNet, evitando la acumulación de fluctuaciones temporales que pueden causar errores en la programación de la red.

• Flexibilidad de Topología: El ControlNet tradicional está limitado a un bus lineal. El 1786-RPCD funciona como un concentrador, permitiendo que una línea troncal se ramifique en dos direcciones separadas, reduciendo significativamente la longitud total del cable en sistemas descentralizados.

• Confiabilidad Determinista: Al mantener la sincronización estricta requerida para la programación de Ranuras de Tiempo Concurrentes (NUT), este repetidor asegura que los datos críticos para la seguridad lleguen a su destino dentro de los plazos establecidos.

• Capacidad de Intercambio en Caliente: Diseñado para entornos de alta disponibilidad, este módulo puede ser atendido a menudo dentro del bastidor modular del repetidor sin necesidad de apagar todo el segmento de la red.
