Salida analógica de voltaje y corriente de 4 puntos | 1756-OF4/A Allen Bradley

  • Manufacturer: Allen Bradley

  • Part Number: 1756-OF4/A

  • Condition：New with Original Package

  • Product Type: Módulo de Salida Analógica

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

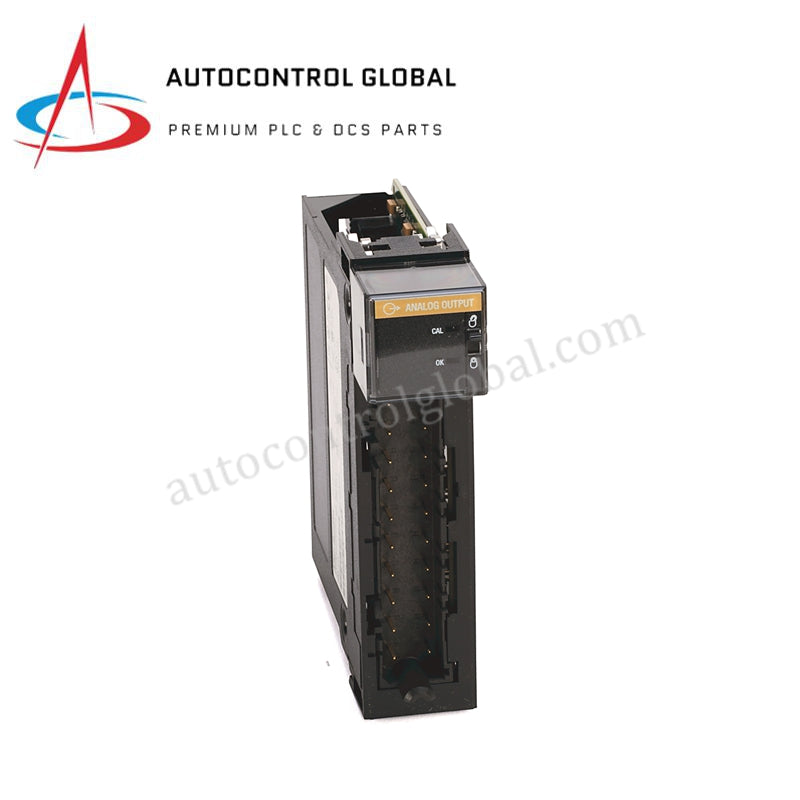

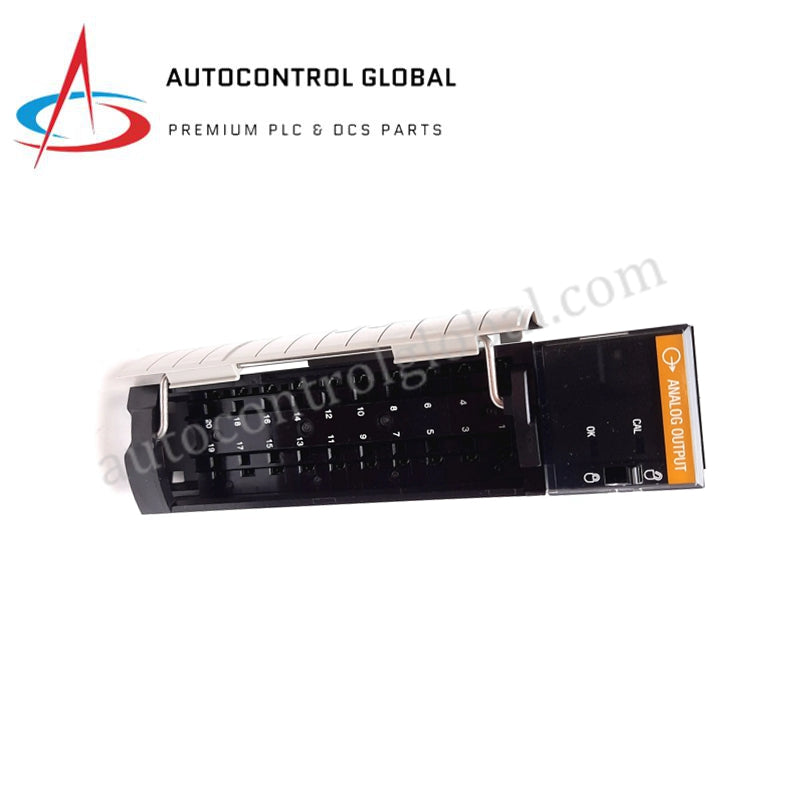

Allen Bradley 1756-OF4/A Módulo de Salida Analógica de 4 Canales ControlLogix

Descripción del Producto

El 1756-OF4/A (1756-OF4/A) es un módulo de salida analógica versátil de la plataforma de E/S ControlLogix de Rockwell Automation. Está diseñado para proporcionar señales de control precisas para dispositivos industriales de campo, con cuatro canales no aislados que se pueden configurar individualmente mediante software. Este módulo actúa como interfaz entre la lógica digital del controlador y los actuadores analógicos, permitiendo ajustes finos para variables de proceso.

Compatible con señales tanto de voltaje como de corriente, el 1756-OF4/A se utiliza comúnmente para accionar válvulas de control, modular variadores de frecuencia y proporcionar puntos de consigna para controladores auxiliares. Su integración en el bus de backplane ControlLogix asegura sincronización de datos a alta velocidad y diagnósticos completos a nivel de módulo.

Especificaciones Técnicas

El 1756-OF4/A está construido para un rendimiento de alta resolución dentro del entorno ControlLogix:

  • Fabricante: Allen-Bradley (Rockwell Automation)

  • Número de Modelo/Catálogo: 1756-OF4/A

  • Tipo de Módulo: Salida Analógica (No aislada)

  • Número de Salidas: 4 Canales

  • Rangos de Salida (Voltaje): ±10V, 0…10V, 0…5V

  • Rangos de Salida (Corriente): 0…20 mA, 4…20 mA

  • Resolución: 15 bits en 10.5V (320 μV/bit); 14 bits en 21 mA (1.3 μA/bit)

  • Tiempo de Estabilización de Salida: Máximo 2 ms al 0.1% del valor final

  • Precisión de Calibración: Mejor que 0.05% del rango

  • Corriente del Bus de Backplane (5.1V CC): 150 mA

  • Corriente del Bus de Backplane (24V CC): 120 mA

  • Disipación de Potencia: 3.7 W (Voltaje); 4.5 W (Corriente)

  • Voltaje de Aislamiento: 250V (continuo), probado a 1350V CA por 2 s (entre canales de salida y backplane)

  • Formato de Datos: Entero (escalado), Punto Flotante

  • Bloque de Terminales Removible (RTB): 1756-TBNH o 1756-TBSH (20 pines)

  • Peso: 0.3 kg (0.77 lb)
