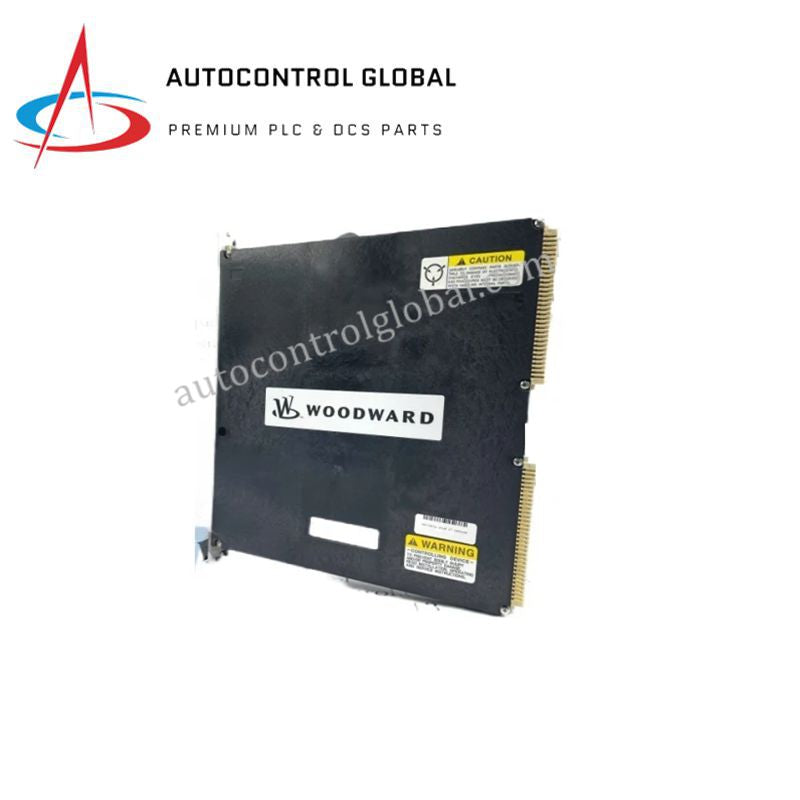

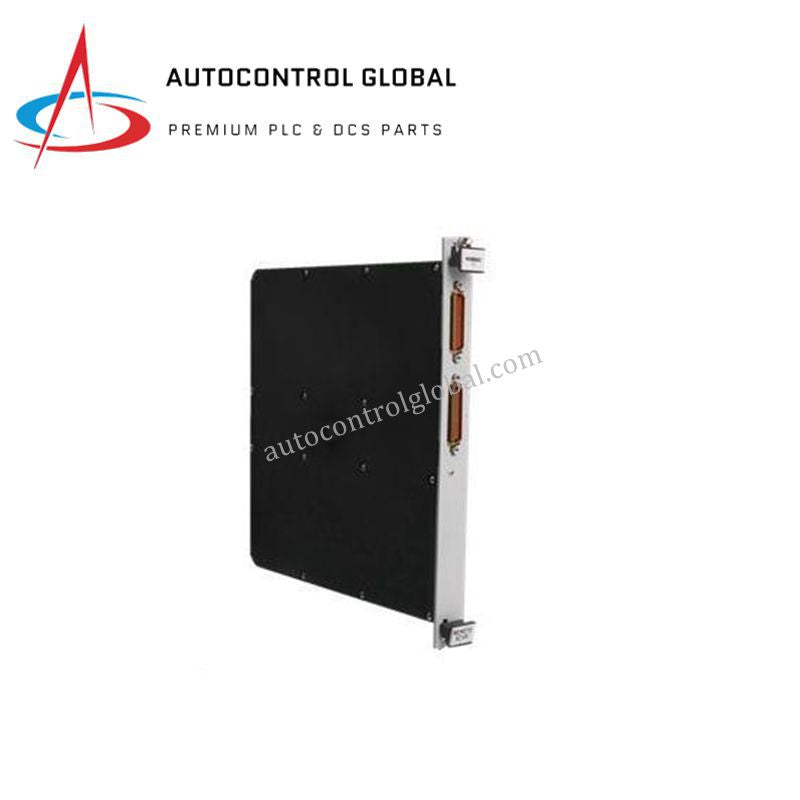

5466-1145 Configuración Redundante de CPU para Control de Turbina Woodward
Manufacturer: Woodward
-
Part Number: 5466-1145
Condition：New with Original Package
Product Type: Módulos de Compartición de Carga
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Descripción del Producto
El Woodward 5466-1145 funciona como la inteligencia central para el sistema de Control Digital MicroNet Plus. Operando como el módulo CPU5200, gestiona algoritmos complejos de control para turbinas de gas, vapor e hidroeléctricas, así como para motores alternativos de gran escala. Proporcionamos esta unidad como 100% nueva y original, con la última licencia de ciberseguridad para proteger infraestructuras críticas contra accesos no autorizados. Este procesador ejecuta tareas críticas con precisión determinista, asegurando una operación estable en aplicaciones de E/S de alta densidad.
Especificaciones Técnicas
| Parámetro | Detalles de la Especificación |
| Tipo de Modelo | MicroNet Plus CPU5200 |
| Número de Parte | 5466-1145 |
| Comunicación | Ethernet Dual 10/100 Base-TX, CANbus, RS-232/485 |
| Configuración | Soporta modos CPU Simplex o Redundante |
| Temperatura de Operación | –40 °C a +85 °C |
| Expansión de E/S | Hasta 8 chasis mediante enlaces de fibra óptica |
| Certificaciones | CSA Clase 1 Div 2, CE, EAC, UL Listado |
| Resistencia a Choques/Vibraciones | Cumple con US MIL-STD-810C |
| Refrigeración | Pasiva (sin partes móviles) |
| Características de Seguridad | Intercambiable en caliente con transferencia sin interrupciones |
Ventajas de Ingeniería
Redundancia Tolerante a Fallos
El 5466-1145 soporta una arquitectura CPU verdaderamente redundante. En caso de fallo del procesador principal, la CPU5200 secundaria asume el control con una transferencia sin interrupciones, lo que significa que la turbina o motor no experimenta ninguna interrupción en la señal de control. Esta conmutación a nivel de hardware previene paradas costosas y mantiene la continuidad del proceso en operaciones 24/7.
Arquitectura Cibersegura
Woodward integra licencias de ciberseguridad directamente en el hardware del 5466-1145. Este entorno seguro restringe modificaciones no autorizadas del firmware y protege los puertos de comunicación. Al implementar este módulo, los ingenieros cumplen con los requisitos modernos de seguros y regulaciones para la protección de infraestructuras críticas sin necesidad de dispositivos de seguridad externos.
Gestión de E/S de Alta Densidad
El CPU5200 gestiona el intercambio de datos a alta velocidad entre múltiples chasis. Utiliza comunicación por fibra óptica para enlazar hasta 8 racks de expansión, permitiendo que el sistema maneje cientos de puntos de E/S con mínima latencia. Esto lo convierte en la opción ideal para plantas de ciclo combinado complejas o estaciones de compresores a gran escala que requieren control centralizado.
Resistencia en Climas Extremos
A diferencia de procesadores comerciales estándar, el 5466-1145 opera en temperaturas extremas que van desde –40 °C hasta +85 °C. El diseño sin ventilador se basa en refrigeración pasiva, eliminando un punto común de falla mecánica. La alta resistencia a EMI asegura que el módulo procese señales de datos limpias incluso cuando está montado cerca de generadores de alta tensión o sistemas de ignición.
Preguntas Frecuentes
¿El 5466-1145 soporta intercambio en caliente en un sistema en funcionamiento?
Sí. En una configuración redundante MicroNet Plus, puede reemplazar un módulo 5466-1145 fallido mientras el sistema permanece encendido y la turbina está bajo carga. La CPU de respaldo mantiene el control, asegurando que no haya tiempo de inactividad durante el procedimiento de mantenimiento.
¿Qué software necesito para configurar el CPU5200?
El 5466-1145 utiliza los entornos de programación Graphical Application Programmer (GAP) o C++ de Woodward. Estas herramientas permiten definir la lógica de control, parámetros de comunicación y comportamiento de redundancia. Asegúrese de que su licencia de software soporte el hardware CPU5200 antes de la puesta en marcha.
¿Puede este módulo reemplazar modelos antiguos de CPU MicroNet?
El 5466-1145 está diseñado para el chasis MicroNet Plus. Aunque comparte similitudes funcionales con CPUs más antiguas, debe verificar la compatibilidad del backplane y la versión del software. La actualización al CPU5200 generalmente ofrece velocidades de procesamiento más rápidas y capacidades Ethernet mejoradas en comparación con unidades heredadas.
¿Cómo ayudan los LEDs de diagnóstico en la resolución de problemas?
El panel frontal incluye LEDs dedicados para la salud de la CPU, estado de comunicación (TX/RX) y estado de redundancia. Una luz "CPU OK" confirma que los autodiagnósticos internos han pasado, mientras que los LEDs de Ethernet proporcionan retroalimentación en tiempo real sobre la integridad de la red, permitiendo a los técnicos identificar fallos de enlace de un vistazo.
