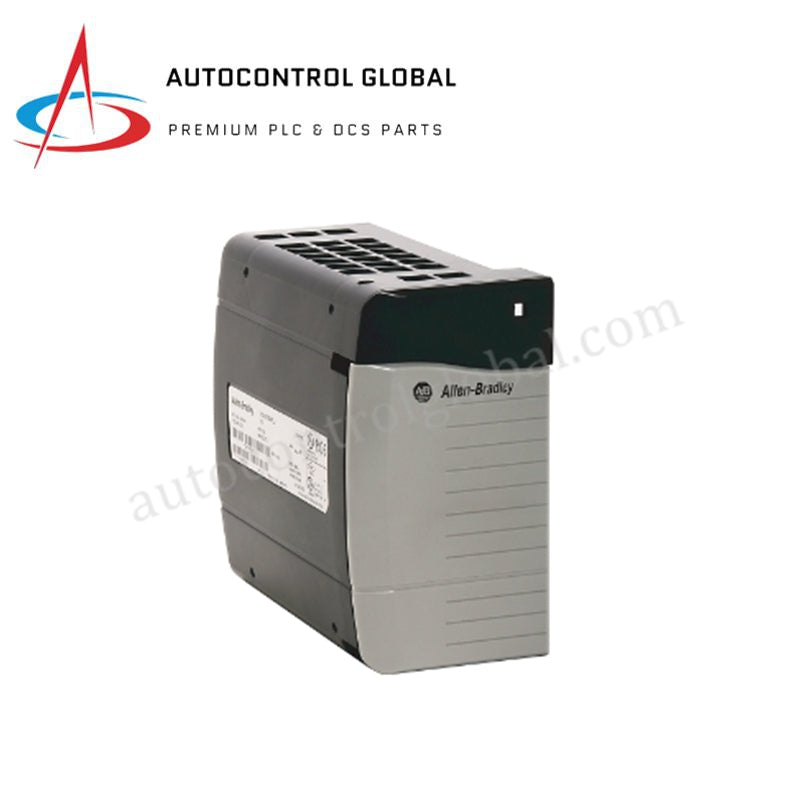

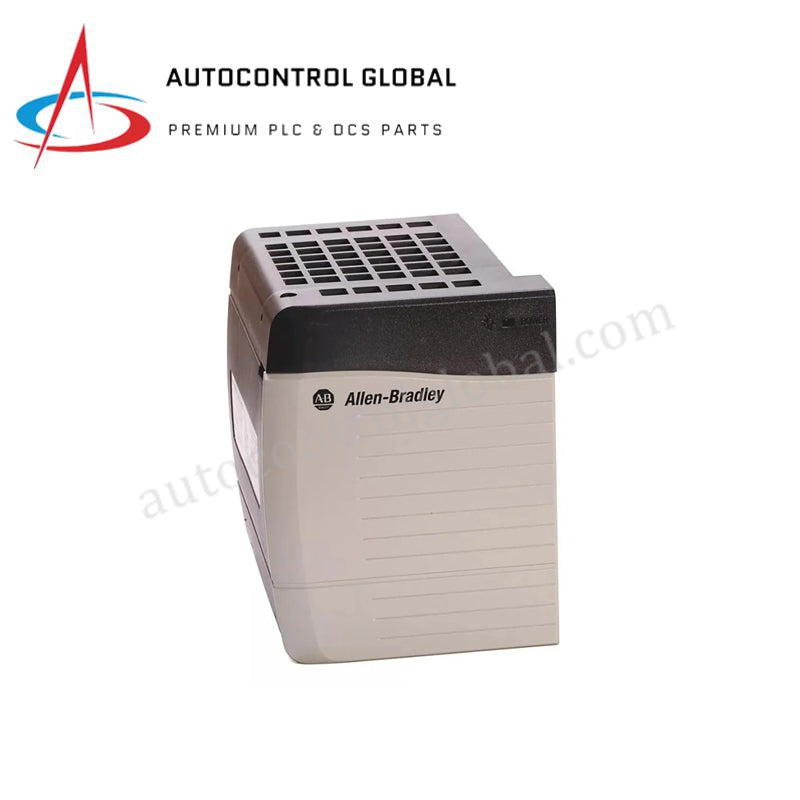

Fuente de alimentación para plano trasero de chasis de 75 vatios | 1756-PA72/C Allen Bradley

Módulo de fuente de alimentación de CA de 75W Allen Bradley 1756-PA72/C ControlLogix

Descripción del producto

El 1756-PA72 (1756-PA72/C) es una fuente de alimentación estándar de alto rendimiento diseñada para la serie ControlLogix de Allen-Bradley. Este módulo sirve como la fuente principal de energía para el bus trasero ControlLogix, convirtiendo el voltaje de línea universal en los potenciales de corriente continua regulados específicos requeridos por las unidades centrales de proceso, los módulos de movimiento y las tarjetas de entrada/salida. La revisión Serie C representa una mejora en el hardware que optimiza la gestión térmica y la durabilidad interna de los componentes en comparación con versiones anteriores.

Diseñado para máxima fiabilidad en entornos industriales, el 1756-PA72 (1756-PA72/C) incluye circuitos avanzados de tiempo de retención. Esto permite que el sistema permanezca operativo durante breves caídas de voltaje y proporciona una señal al controlador para un apagado ordenado del sistema si la pérdida de energía se prolonga. Con una capacidad de salida de 75 vatios, es capaz de soportar configuraciones de chasis medianas a grandes bajo estándares de energía globales (85–265V CA).

Especificaciones técnicas detalladas

El 1756-PA72/C proporciona una distribución estable de energía con los siguientes parámetros técnicos:

• Fabricante: Allen-Bradley (Rockwell Automation)

• Número de modelo/pieza: 1756-PA72/C

• Serie: Fuentes de alimentación ControlLogix

• Rango de voltaje de entrada: 85–265V CA (Universal)

• Voltaje nominal de entrada: 120V / 240V CA

• Rango de frecuencia de entrada: 47–63 Hz

• Potencia máxima de entrada: 100 VA / 100 W

• Potencia máxima de salida: 75 W @ 0–60 °C (140 °F)

• Capacidad de corriente (1.2V CC): 1.5 A

• Capacidad de corriente (3.3V CC): 4.0 A

• Capacidad de corriente (5.1V CC): 13.0 A @ 40 °C; 10.0 A @ 50 °C; 6.0 A @ 60 °C

• Capacidad de corriente (24V CC): 2.8 A

• Corriente máxima de arranque: 20 A

• Voltaje de aislamiento: 250V (continuo), probado a 1500V CA durante 60 s

• Tiempo de retención: 5 ciclos @ 85V CA; 6 ciclos @ 120V CA; 25 ciclos @ 240V CA

• Montaje: Ranura dedicada en el lado izquierdo en cualquier chasis 1756 ControlLogix

• Peso: 0.95 kg (2.1 libras)
