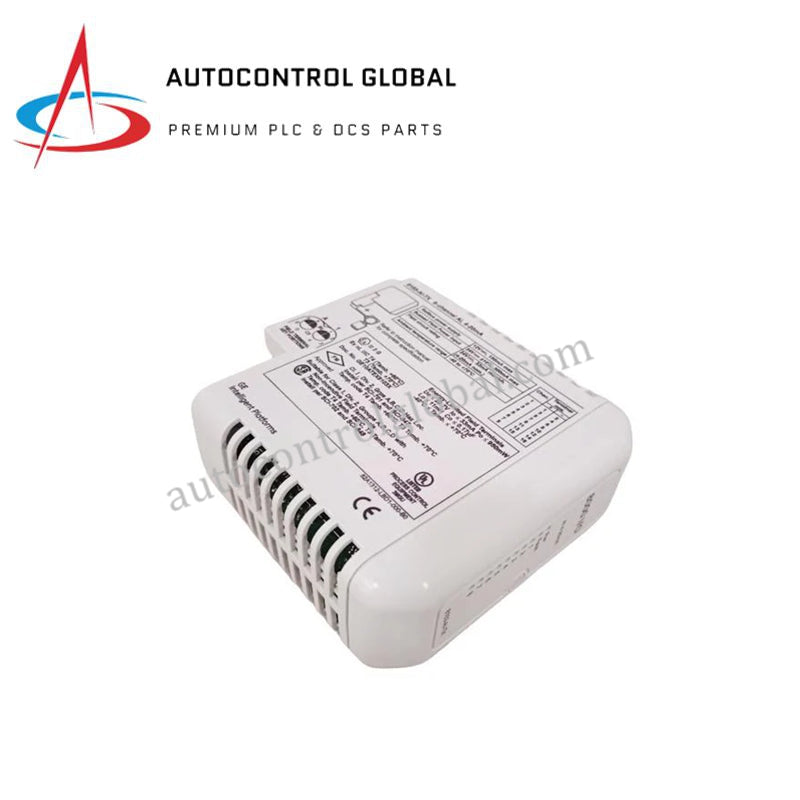

8125-DI-DC | GE | Módulo de Entrada Digital PAC8000 de 32 Canales
Manufacturer: GE Fanuc
-
Part Number: 8125-DI-DC
Condition：New with Original Package
Product Type: Módulo de Entrada Digital 32-Ch
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Descripción del Producto
El 8125-DI-DC es un módulo de entrada digital de alta densidad de la serie PAC8000 de GE, diseñado para aplicaciones industriales de E/S. Proporciona 32 canales de entrada discretos, ideales para monitorear interruptores, detectores de proximidad y otros dispositivos digitales de campo. El módulo obtiene energía directamente del backplane PAC8000, lo que simplifica la instalación y mantiene un rendimiento robusto.
La detección integrada de fallas en la línea y los tiempos de respuesta seleccionables garantizan diagnósticos precisos y operación confiable en entornos adversos. Las funciones de conteo de pulsos y retención permiten un monitoreo avanzado de señales digitales rápidas, haciendo que el 8125-DI-DC sea adecuado para sistemas de control de procesos exigentes.
Descripción Funcional
El módulo 8125-DI-DC proporciona entradas digitales de tipo fuente compatibles con interruptores de contacto seco y detectores de proximidad. Cuenta con muestreo de entrada de alta velocidad (8 kHz) y detección avanzada de fallas, incluyendo monitoreo de circuito abierto y cortocircuito. El aislamiento canal a railbus mejora la seguridad y la integridad de la señal. Diseñado para montaje en riel DIN, este módulo se integra perfectamente en sistemas modulares de E/S PAC8000.
Especificaciones Técnicas
| Parámetro | Detalles |
|---|---|
| Número de Modelo | 8125-DI-DC |
| Fabricante | GE (serie Emerson PAC8000) |
| Tipo de Producto | Módulo de Entrada Digital |
| Número de Canales | 32 entradas digitales |
| Tipo de Entrada | Tipo fuente (contacto seco/detector de proximidad) |
| Rango de Voltaje de Entrada | 18–30 VCC |
| Umbral de Corriente Encendido/Apagado | ENCENDIDO > 2.1 mA, APAGADO < 1.2 mA |
| Tiempo de Respuesta | Seleccionable: 2–512 ms |
| Consumo de Corriente del Sistema | 50 mA |
| Consumo de Corriente de Campo | 190 mA |
| Corriente de Cortocircuito | 8.6 mA típico |
| Resistencia de Salida | 950 Ω típico |
| Voltaje de Salida en Circuito Abierto | 8.2 VCC típico |
| Detección de Fallas en la Línea | Cortocircuito <100 Ω, Circuito abierto <50 μA |
| Frecuencia de Conteo de Pulsos | Hasta 500 Hz |
| Ancho Mínimo de Pulso | 250 μs |
| Tasa de Muestreo de Entrada | 8 kHz (los 32 canales) |
| Aislamiento | Canal a Railbus: 250 VAC |
| Normas | NAMUR, DIN 19234 |
| Temperatura de Operación | –40 °C a +70 °C |
| Temperatura de Almacenamiento | –40 °C a +85 °C |
| Montaje | Riel DIN (plano, tipo T, tipo G) |
| Certificaciones | Conforme a CE, UL, CSA |
