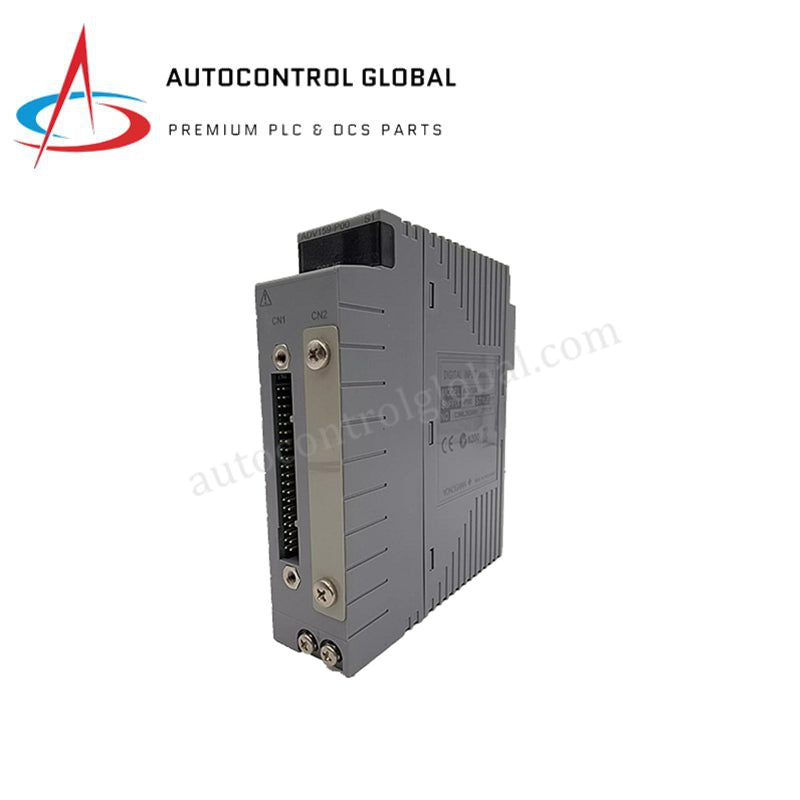

Módulo de E/S analógicas Yokogawa CENTUM AAI835-H00

Módulo de entrada/salida analógica aislada Yokogawa AAI835-H00 S1

El Yokogawa AAI835-H00 S1, también catalogado como el AAI835-H00, es un módulo de entrada/salida analógica aislada que funciona como un componente de hardware específico para el acondicionamiento bidireccional de señales de corriente de 4-20 mA y la transmisión directa del protocolo HART en las plataformas DCS Yokogawa CENTUM VP y CENTUM CS 3000.

Desglose de sufijos y matriz de modelos

Especificaciones del hardware

Protocolo HART y rendimiento del aislamiento de canales

El módulo superpone la comunicación digital del protocolo HART de lazo de 4-20 mA en todos los canales de entrada y salida sin alterar las variables analógicas del proceso. El aislamiento individual de los canales evita las interferencias de los lazos de tierra y protege la lógica del backplane frente a picos de tensión del campo. La alimentación integrada para los lazos de los transmisores proporciona un mínimo de 15.0 VCC a 20 mA, mientras que los lazos de salida admiten activamente resistencias de carga de hasta 750 ohmios.

Preguntas frecuentes

P: ¿Qué ocurre con la impedancia de entrada del módulo durante una pérdida total de alimentación de 24 VCC?

R: Durante el funcionamiento normal, la resistencia de entrada varía entre 290 ohmios y 450 ohmios según la corriente del lazo. Tras una pérdida total de la alimentación del sistema, la conmutación interna cambia la impedancia del circuito de entrada a 500 kohmios o más, lo que evita una carga excesiva en los lazos de campo.

P: ¿Cómo gestiona el hardware las condiciones de circuito abierto en los lazos de salida analógica?

R: Los circuitos de diagnóstico integrados exploran continuamente los canales de salida en busca de lazos abiertos. Cuando la corriente del lazo cae por debajo de 0.65 mA, el módulo activa una alarma de detección de circuito abierto y transmite bytes de estado de diagnóstico al controlador DCS a través del bus interno del sistema.

P: ¿Qué hardware de interfaz de terminal conecta el cableado de campo al módulo?

R: Las conexiones de campo se realizan mediante bloques de terminales con abrazadera de presión, cables de interfaz KS1 específicos o conjuntos de cables con conectores MIL de 40 pines conectados a placas de terminales ATI3S o ATI3D mediante adaptadores ATK4A o ATB3A.

Directrices de instalación en campo

Monte el módulo en una ranura designada del bastidor de la unidad base FIO de Yokogawa. Asegúrese de que el mecanismo de retención superior e inferior encaje completamente en el backplane para evitar la acumulación de resistencia de contacto.

Al tender el cableado de señales analógicas, pase cables de par trenzado apantallado por bandejas de cables aisladas, separadas al menos 100 mm de las líneas de CA de alta tensión. Conecte el hilo de drenaje del apantallamiento del cable directamente a la barra de tierra de señales del armario en un único punto para evitar lazos de tierra. Verifique que la resistencia total del lazo en los canales de salida se mantenga dentro del rango de funcionamiento de 0 a 750 ohmios antes de energizar los transmisores de campo.
