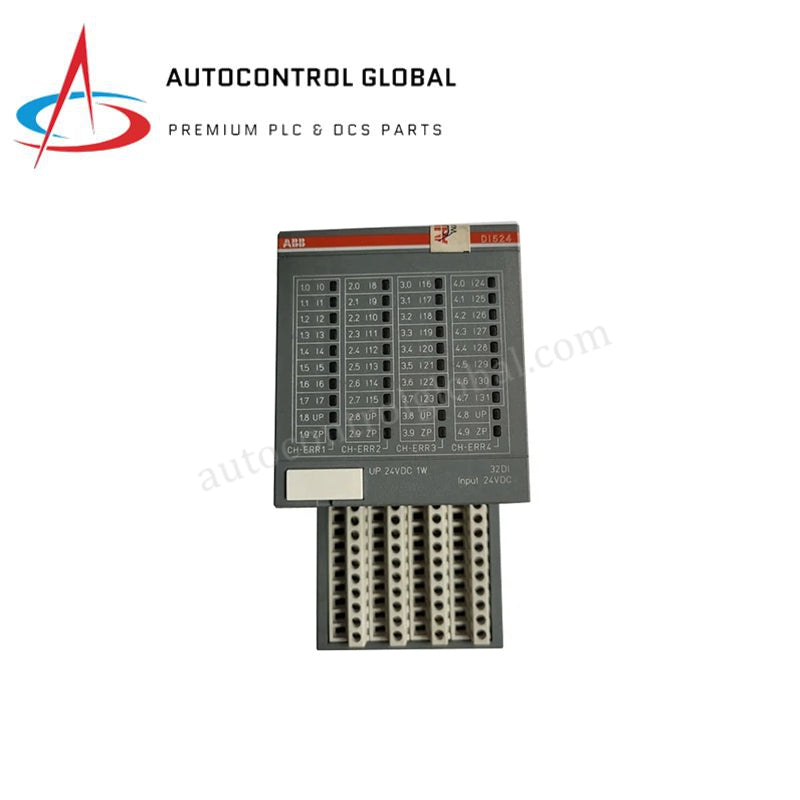

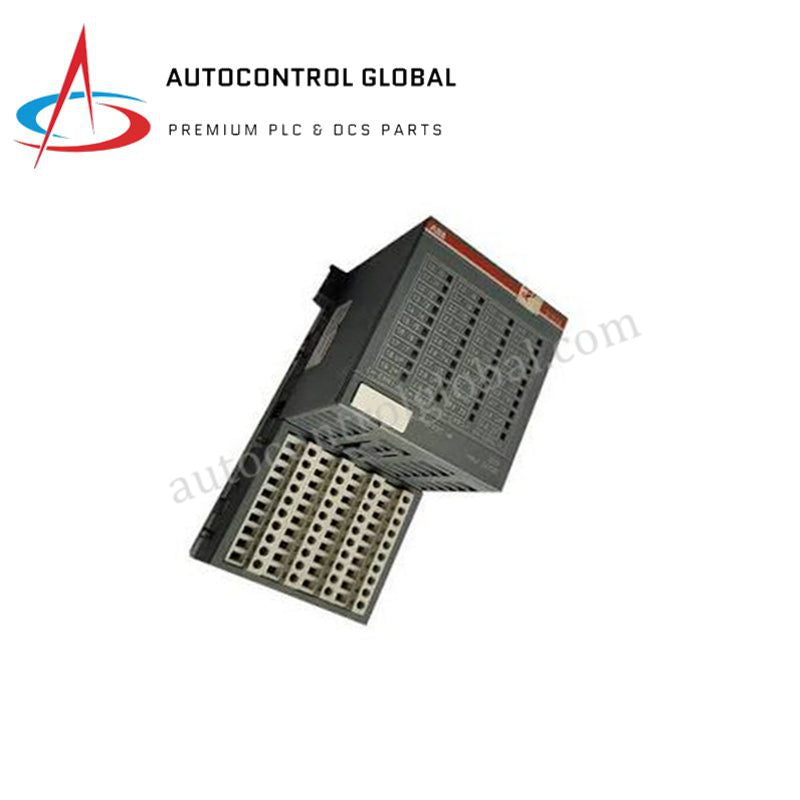

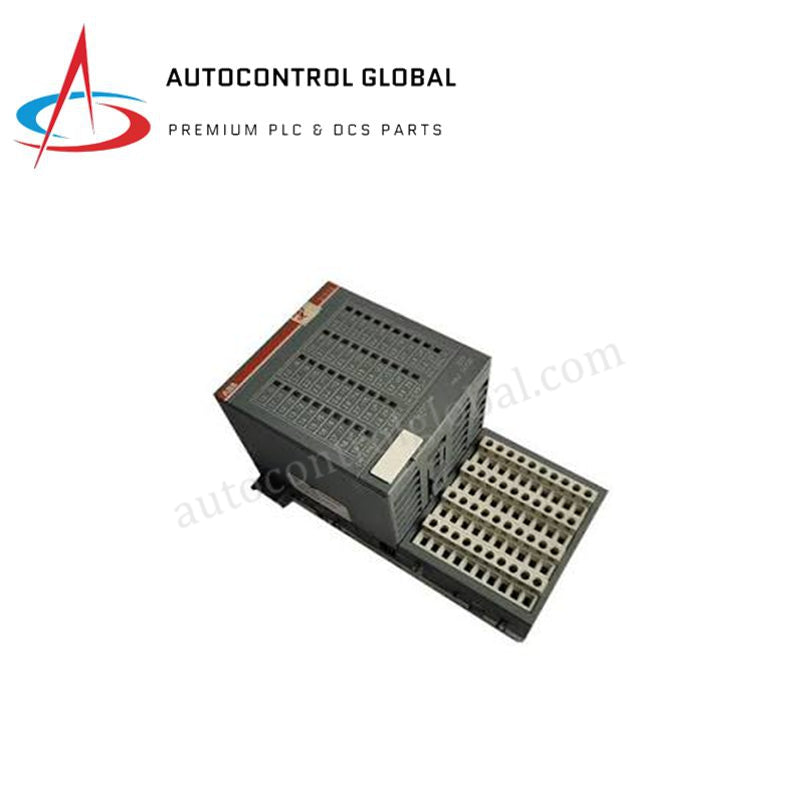

Módulo de Entrada Digital ABB DI524 1SAP240000R0001 S500
Manufacturer: ABB
-
Part Number: DI524 1SAP240000R0001
Condition:New with Original Package
Product Type: Módulos de Entrada Digital
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Módulo de Entrada Digital ABB DI524 S500
El ABB DI524, también catalogado como el Módulo de Entrada Digital DI524, opera como un componente de hardware dedicado para la detección de señales DC discretas dentro de redes PLC AC500. Configurado para monitorear variaciones de estado de 24 VDC desde dispositivos de campo automatizados, el módulo transmite perfiles de datos binarios a través de la interfaz del bus del backplane directamente a la unidad central de procesamiento, completando la adquisición de señales eléctricas sin retrasos en el bucle de procesamiento por software.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | DI524 (Número de Parte: 1SAP240000R0001) |
| Marca | ABB |
| Origen | China |
| Peso | 0,125 kg neto (0,15 kg bruto) |
| Dimensiones | 67,5 mm x 76 mm x 62 mm (An x Al x Pr) |
| Temperatura de Operación | 0 a +60 °C (montaje horizontal), 0 a +40 °C (montaje vertical) |
| Consumo de Energía | Consumo base del módulo vía interfaz del backplane del sistema |
| Número de Entradas Digitales | 16 entradas digitales |
| Tipo de Voltaje de Entrada | DC |
| Voltaje de Entrada (Nominal) | 24 VDC (rango operativo: 15 a 30 VDC) |
| Consumo de Corriente de Entrada | ~3 mA por canal |
| Tiempo de Retardo de Entrada | 0 a 1: 1 ms, 1 a 0: 1 ms |
| Agrupación de Canales | 2 grupos de 8 canales cada uno |
| Aislamiento | Aislamiento galvánico entre el grupo de entrada y la lógica interna del módulo |
| Voltaje Transitorio | Contención de picos de hasta 35 VDC por 0,5 s |
| Voltaje de Alimentación del Proceso | 24 VDC a través de conexión al terminal UP |
| Potencial de Referencia | 0 VDC a través de conexión al terminal ZP |
| Grado de Protección | IP20 |
Atributos Técnicos de Control Industrial e Integración de Redes
La configuración de 16 canales aprovecha una estrategia ampliada de escalado de densidad de E/S para comprimir interfaces de campo de alto conteo en una sola huella de backplane. La comunicación entre los circuitos de acondicionamiento de señal y el sistema maestro se ejecuta sobre la estructura del bus del backplane AC500, utilizando parámetros estrictos de compatibilidad de firmware flash para verificar actualizaciones variables síncronas durante ciclos de carga pesada.
Cuando se integra en redes deterministas Profinet o EtherNet/IP de alto nivel a través de un acoplador de bus activo, las matrices de estado de canal se asignan directamente al marco de red industrial dentro de un margen de filtrado de hardware de 1 ms. Los terminales de entrada están segmentados en dos grupos de aislamiento galvánico distintos de 8 canales, una topología que suprime la diafonía eléctrica y limita que fallos eléctricos localizados se transfieran a través del bus del sistema. La distribución de voltaje externa requiere una alimentación de 24 VDC al terminal UP, respaldada por un fusible rápido obligatorio de 10 A para interceptar condiciones de sobrecorriente antes de que dañen las redes internas de entrada.
Preguntas frecuentes
P: ¿Qué restricciones térmicas deben considerarse al elegir la orientación mecánica del chasis DI524?
R: La colocación horizontal en un riel DIN estándar permite la disipación natural de calor por convección hasta un límite ambiental de +60 °C. Para instalaciones verticales, la velocidad del flujo de aire disminuye, requiriendo una reducción térmica de hardware que limita la temperatura de operación segura a un máximo de +40 °C.
P: ¿Cómo manejan los dos grupos de canales aislados diferentes potenciales de referencia?
R: Los canales de entrada están físicamente divididos en dos bloques separados de 8. Cada grupo aislado requiere su propio bucle de referencia de cableado externo separado para garantizar una separación galvánica completa entre las distintas distribuciones de energía de campo.
P: ¿Se puede modificar el tiempo de retardo de entrada de 1 ms mediante las herramientas de configuración de hardware del sistema?
R: No, el tiempo de transición de 1 ms está dictado por matrices de filtros RC internos fijos y dedicados diseñados para eliminar el rebote físico del contacto del interruptor y el rizado de línea antes de que la señal llegue al registro del backplane.
Directrices para la instalación en campo
- Estabilidad de montaje en riel DIN: Alinee las ranuras traseras en un riel DIN simétrico TH35-15 o TH35-7.5, presionando hacia abajo hasta que el pestillo de bloqueo mecánico haga clic para evitar desplazamientos durante la operación de la máquina.
- Normas de apantallamiento y puesta a tierra: Enrolle todas las líneas de señal de bajo voltaje en cables apantallados de par trenzado. Termine los conductores del blindaje solo en la barra terminal de tierra funcional central en el límite del panel para evitar la inyección de ruido inductivo.
- Protección externa contra sobrecorriente: Coloque un fusible rápido de 10 A en serie en la línea principal de 24 VCC antes de que se dirija al terminal de conexión UP para interceptar las sobretensiones por cortocircuito en la línea de distribución.
- Espacio térmico convectivo: Mantenga una zona libre mínima de 50 mm por encima y por debajo de la carcasa del módulo para permitir una ventilación natural por convección sin obstáculos a través de las ranuras del chasis.
