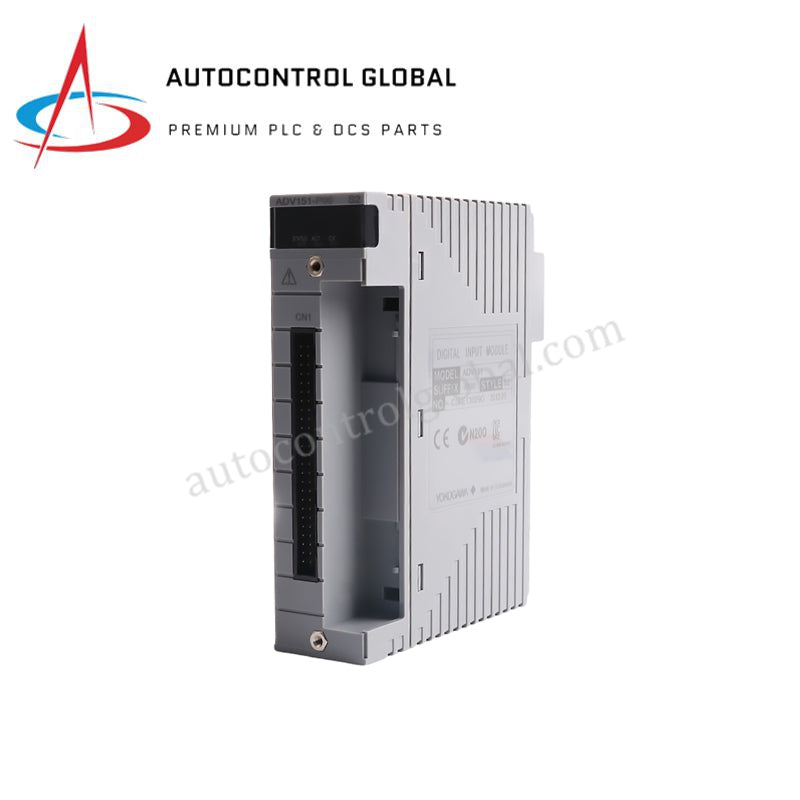

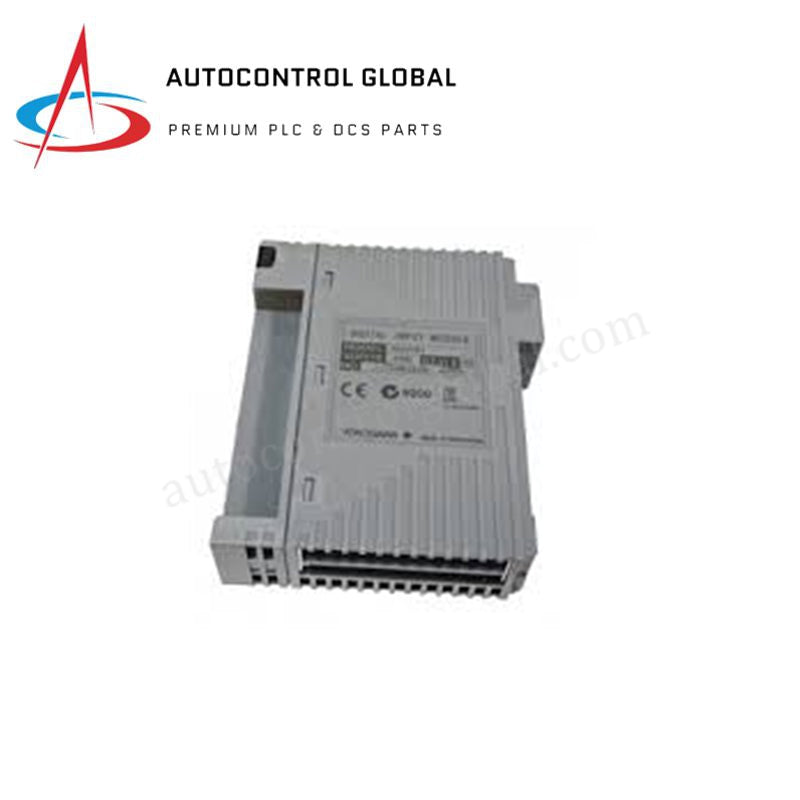

Módulo de salida digital Yokogawa ADV551-P50/D5S00
Manufacturer: Yokogawa
-
Part Number: ADV551-P50/D5S00
Condition：New with Original Package
Product Type: Módulos de salida digital
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Módulo de salidas digitales Yokogawa ADV551-P50/D5S00
Configurado para el accionamiento de dispositivos de campo discretos en plataformas CENTUM VP, el Yokogawa ADV551-P50/D5S00 (módulo de salidas digitales ADV551) proporciona ejecución física/eléctrica directa. Esta unidad de absorción de corriente de 32 canales controla directamente válvulas solenoides de 24 VDC, lámparas indicadoras y bobinas de relés de enclavamiento en redes distribuidas de control de procesos. El módulo ejecuta modos de salida de estado estático, salida de pulsos únicos y salida proporcional al tiempo, al tiempo que proporciona aislamiento galvánico para desacoplar la electrónica del backplane del sistema de los transitorios de tensión del lado de campo.
Desglose de sufijos y matriz de modelos
| Sufijo / código de opción | Designación | Descripción técnica |
|---|---|---|
| ADV551 | Modelo base | Módulo de salidas digitales (32 canales, 24 VDC, aislado) |
| -P | Función de pulsador | Con función de entrada de pulsador |
| 5 | Indicador de estado / protección | Sin indicador de estado; sin protección contra explosiones |
| 0 | Especificación | Tipo básico |
| /D5S00 | Opción de bloque de terminales | Con bloque de terminales de abrazadera a presión para salida digital (modelo ATD5S-00) |
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | ADV551-P50/D5S00 |
| Marca | Yokogawa |
| Origen | Japón |
| Peso | 0,3 kg netos (2,0 kg de envío) |
| Dimensiones | Formato estándar de módulo de E/S CENTUM |
| Temperatura de funcionamiento | -20 a 70 grados C |
| Consumo de energía | 700 mA máx. a 5 VDC (backplane), 60 mA máx. a 24 VDC (alimentación externa) |
| Capacidad de canales | 32 salidas digitales (agrupadas en 16 canales por común) |
| Tipo de circuito de salida | Absorción de corriente (transistor NPN) |
| Tensión nominal de salida | 24 VDC (rango de funcionamiento de 20,4 a 26,4 VDC) |
| Corriente de carga máxima | 100 mA por canal a 26,4 VDC |
| Corriente de fuga en estado OFF | <= 0,1 mA |
| Caída de tensión en estado ON | <= 2 VDC |
| Clasificación de aislamiento | 2000 VAC durante 1 minuto (señal a sistema), 500 VAC (entre grupos de canales) |
| Tiempo de respuesta de salida | <= 3 ms (salida de estado estático), <= 10 ms (estado/pulso mixto) |
| Recubrimiento protector | Clase G3 de la norma ISA |
Aislamiento entre canales e integridad de la señal del DCS
El hardware utiliza barreras de aislamiento fotoeléctrico con una capacidad nominal de 2000 VAC entre los terminales de salida de campo y la lógica del sistema, y un aislamiento de 500 VAC entre grupos comunes de 16 canales. Este diseño mitiga los bucles de tierra y evita la propagación del ruido eléctrico en bastidores de E/S de procesos de alta densidad. Los canales configurados admiten salidas de pulsos únicos con duraciones programables de 8 ms a 7200 s con una resolución de 8 ms, además de algoritmos de salida proporcional al tiempo. El recubrimiento protector integrado de clase G3 de la norma ISA protege las pistas de cobre activas frente a gases corrosivos sulfurosos y derivados del cloro en entornos de proceso.
Preguntas frecuentes
P: ¿El módulo admite el intercambio en caliente durante el funcionamiento activo del sistema?
R: Sí, la unidad admite el intercambio en caliente con el sistema en funcionamiento dentro del bastidor de E/S. El personal de mantenimiento debe asegurarse de que la alimentación externa de las cargas de campo de 24 VDC permanezca correctamente protegida mediante fusibles y conectada a tierra para evitar sobretensiones inductivas al desconectar los conectores del backplane del módulo.
P: ¿Qué funciones de salida pueden asignarse a los canales de salida individuales?
R: Los canales de salida pueden configurarse para salida de estado estático ON/OFF, salida de ancho de pulso único o salida ON/OFF proporcional al tiempo. Estos modos se configuran mediante el entorno de configuración del software del sistema CENTUM.
P: ¿Cómo se terminan los cables de campo en la variante /D5S00?
R: La opción /D5S00 incluye un bloque de terminales de abrazadera a presión ATD5S-00 integrado y montado en el panel frontal. Los cables de señal se conectan directamente mediante terminales de abrazadera con tornillo, sin necesidad de cables de interfaz externos ni conectores MIL.
Directrices de instalación en campo
Monte el módulo firmemente en una ranura disponible dentro del bastidor de E/S y fije el bloque de terminales de abrazadera a presión ATD5S-00 mediante los tornillos de bloqueo frontales. Verifique que la alimentación externa de 24 VDC del lazo hacia los actuadores de campo provenga de una fuente regulada que funcione entre 20,4 y 26,4 VDC.
Pele los conductores de campo 6 mm y fíjelos en los terminales de abrazadera a presión. Tienda el cableado de salida de campo por canaletas independientes y conectadas a tierra, situadas al menos a 300 mm de las líneas de alimentación de CA, para evitar diafonía e interferencias electromagnéticas. Conecte los conductores de drenaje de las pantallas de los cables a la barra de tierra funcional del armario mediante abrazaderas de puesta a tierra específicas, manteniendo una configuración de puesta a tierra de un solo punto en todo el armario.
