Interfaz Avanzada Multilingüe HMI para Turbinas | 8200-1301 Woodward

Descripción del Producto

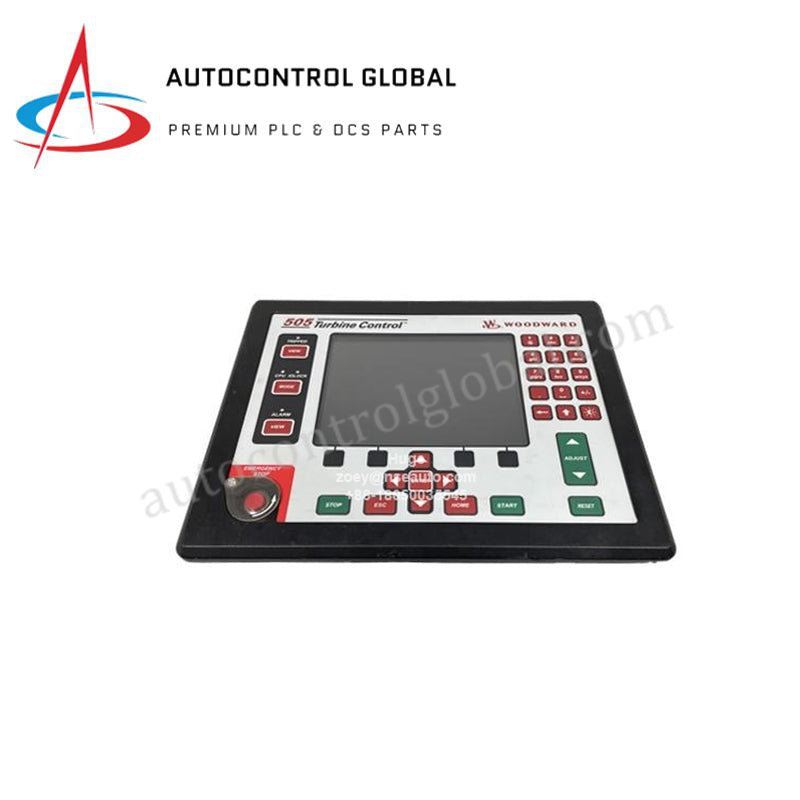

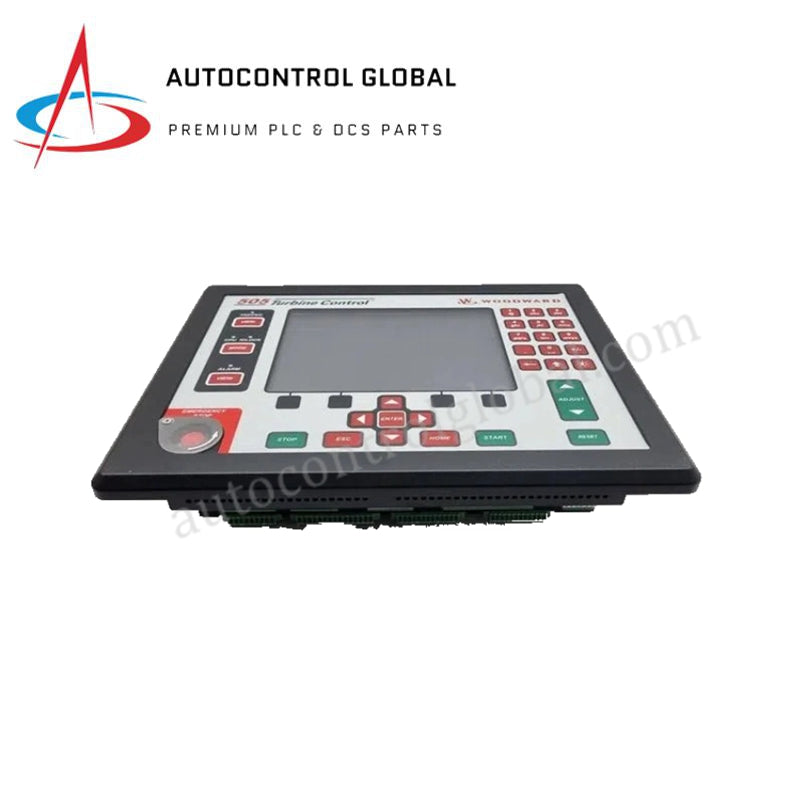

El Woodward 8200-1301 funciona como un Control Digital 505D de alto rendimiento y una HMI multilingüe integrada avanzada para sistemas de turbinas de vapor. Esta unidad basada en microprocesador convierte algoritmos de control complejos en movimientos precisos del actuador, gestionando configuraciones de válvula única, extracción/admisión o rango dividido. Como un módulo 100% Nuevo original de fábrica, sirve como el comando central para operaciones críticas de la turbina, asegurando una regulación estable de la frecuencia y la gestión de carga en refinerías y plantas de generación eléctrica.

Especificaciones Técnicas

El 8200-1301 integra procesamiento de alta velocidad con robustas entradas/salidas para manejar ambientes exigentes de turbinas de vapor.

Ventajas de Ingeniería

• Actuación Precisa de Válvulas: El 8200-1301 utiliza retroalimentación basada en resolver en lugar de potenciómetros estándar. Esto elimina el desgaste por contacto y proporciona precisión absoluta en la posición, incluso en ambientes de alta vibración de turbinas.

• Interfaz de Operador Multilingüe: La HMI integrada elimina la complejidad del monitoreo local. Muestra datos vitales de la turbina en tiempo real y permite la sintonización PID y configuración en sitio sin necesidad de una computadora portátil externa.

• Control PID Avanzado: Los algoritmos optimizados manejan configuraciones de actuadores de rango dividido sin problemas, previniendo "caza" u oscilaciones durante secuencias críticas de extracción o admisión de vapor.

• Registro de Datos de Alta Velocidad: El módulo captura eventos transitorios y tendencias operativas. Estos datos permiten a los ingenieros realizar análisis forenses tras una parada o optimizar curvas de arranque para eficiencia de combustible.

• Pasarela de Comunicación Robusta: La integración en sistemas SCADA o DCS ocurre instantáneamente vía Modbus o Ethernet. Esto asegura que la sala de control mantenga visibilidad total sobre la demanda de válvulas y el estado real de posición.

Notas de Instalación y Aplicación

• Montaje: Instale el 8200-1301 en un gabinete de control limpio y seco. La clasificación IP30 requiere protección contra humedad y polvo conductor.

• Compatibilidad con Actuadores: Esta unidad acciona directamente motores Woodward LAT (Torque de Ángulo Limitado) y BLDC, simplificando la cadena de hardware entre el controlador y la válvula de vapor.

Preguntas Frecuentes

P: ¿El 8200-1301 soporta turbinas de vapor de extracción?

R: Sí. La arquitectura 505D incluye específicamente lógica para control de extracción y admisión, permitiendo que la unidad equilibre simultáneamente los requerimientos de vapor de proceso con la demanda de carga eléctrica.

P: ¿Puedo reemplazar un controlador antiguo de la serie 505 con el 8200-1301?

R: Esta unidad sirve como una actualización digital moderna. Aunque mantiene continuidad funcional, debe verificar el cableado de retroalimentación del resolver y las asignaciones de E/S, ya que el 505D ofrece capacidades digitales ampliadas sobre posicionadores analógicos legacy.

P: ¿Qué sucede si se pierde la señal del resolver?

R: El 8200-1301 activa un protocolo de seguridad inmediato. Utiliza sus diagnósticos internos para detectar fallas en la retroalimentación y puede configurarse para "Fallo Seguro", llevando las válvulas de la turbina a una posición segura predeterminada para evitar sobrevelocidad.
