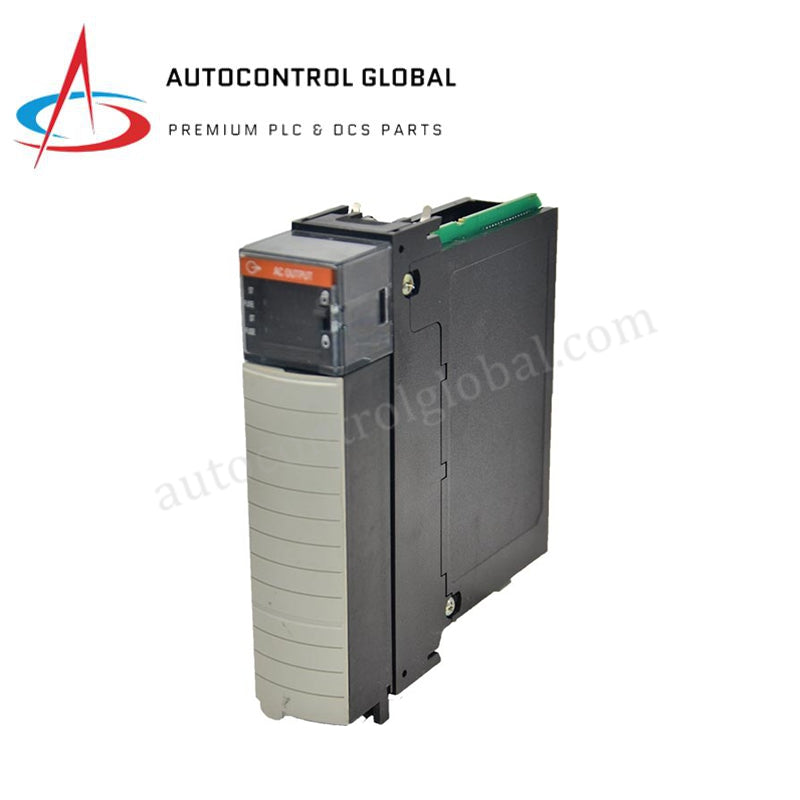

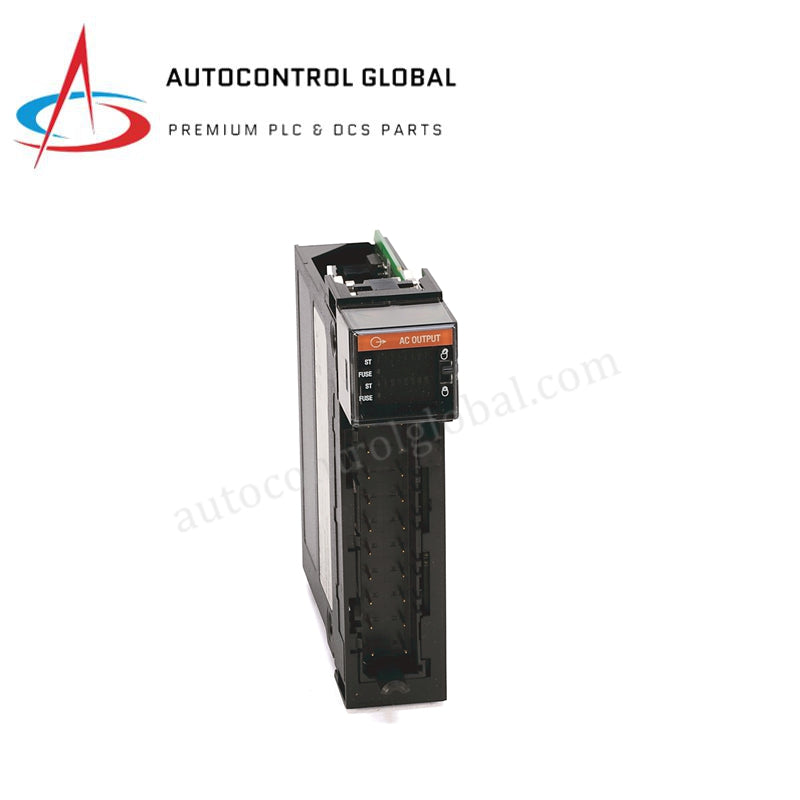

Tarjeta PLC ControlLogix Allen Bradley 1756-OA16 de 16 Canales de CA

Allen Bradley 1756-OA16 ControlLogix Módulo de Salida Digital de CA 120/240V

Descripción del Producto

El 1756-OA16 (Número de Parte: 1756-OA16) es un módulo de salida digital de CA de alta densidad de la familia de E/S ControlLogix de Allen-Bradley. Diseñado para conmutación de grado industrial, este módulo ofrece 16 salidas aisladas capaces de manejar cargas de CA que van desde 74V hasta 265V CA. Se utiliza principalmente para accionar solenoides, contactores, arrancadores de motor y luces indicadoras en sistemas de automatización complejos.

El 1756-OA16 cuenta con fusibles mecánicos por punto para proteger el circuito interno y los dispositivos de campo conectados contra condiciones de sobrecorriente. Diseñado para integrarse sin problemas en cualquier chasis ControlLogix, soporta la "Extracción e Inserción Bajo Tensión" (RIUP), permitiendo mantenimiento sin interrupción del sistema.

Especificaciones Técnicas Detalladas

Las siguientes especificaciones reflejan el diseño robusto del hardware del 1756-OA16:

• Fabricante: Allen-Bradley (Rockwell Automation)

• Modelo/Número de Parte: 1756-OA16

• Tipo de Módulo: Módulo de Salida Digital de CA

• Número de Salidas: 16 Puntos (fusibles mecánicos)

• Categoría de Voltaje: 120/240V CA

• Rango de Voltaje de Operación: 74–265V CA (47–63 Hz)

• Capacidad de Corriente de Salida (por Punto): 0.5 A máx. a 60 °C (140 °F)

• Capacidad de Corriente de Salida (Módulo): 4 A máx. a 60 °C (140 °F)

• Corriente de Sobretensión por Punto: 5 A durante 43 ms (repetible cada 2 segundos)

• Corriente Mínima de Carga: 10 mA por punto

• Tiempo de Retardo de Salida (APAGADO a ENCENDIDO): 9.3 ms a 60 Hz (máx.)

• Tiempo de Retardo de Salida (ENCENDIDO a APAGADO): 11 ms a 60 Hz (máx.)

• Corriente del Plano Posterior (5.1V CC): 400 mA

• Corriente del Plano Posterior (24V CC): 2 mA

• Disipación de Potencia (Máx.): 6.5 W a 60 °C

• Disipación Térmica: 22.17 BTU/h

• Voltaje de Aislamiento: 250V (continuo), Tipo de Aislamiento Básico

• Bloque de Terminales Removible (RTB): 1756-TBNH, 1756-TBSH (se venden por separado)
