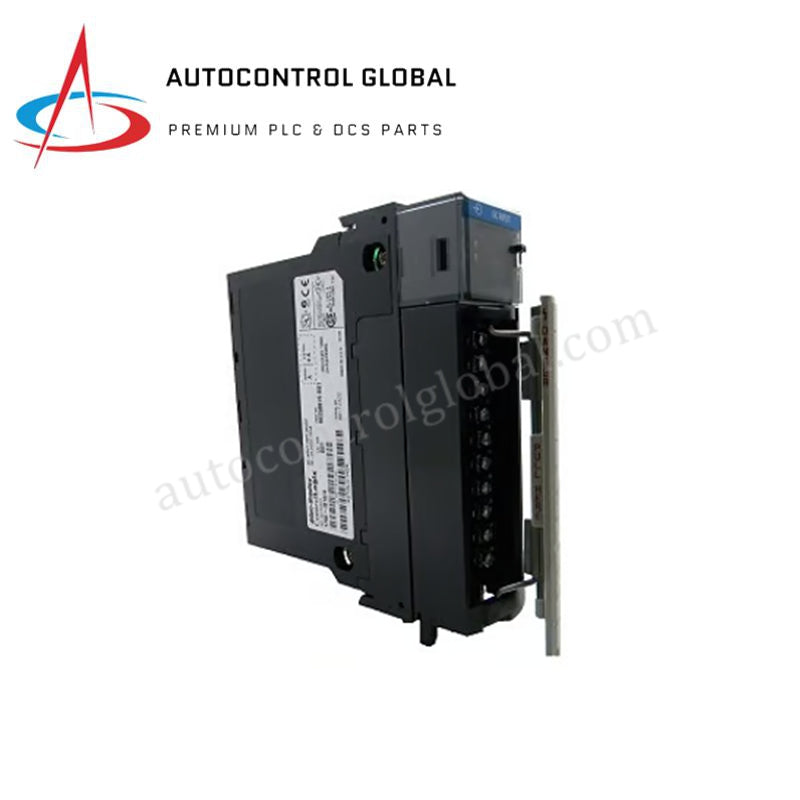

Allen Bradley 1756-OW16I ControlLogix Salida 240VAC 125VDC

Allen Bradley 1756-OW16I Módulo de Salida de Relé Aislado de 16 Puntos para ControlLogix

Descripción del Producto

El 1756-OW16I (1756-OW16I) es un módulo de salida de relé digital de alto rendimiento diseñado para la plataforma Allen-Bradley ControlLogix. Cuenta con 16 contactos Normalmente Abiertos (N.A.) que están aislados individualmente, lo que permite a los ingenieros conmutar una variedad de voltajes de CA y CC a través de diferentes canales dentro del mismo módulo. Esta flexibilidad arquitectónica lo convierte en una opción principal para la conexión con dispositivos de campo como solenoides de alta resistencia, arrancadores de motores y lámparas indicadoras que requieren conmutación de contacto seco.

A diferencia de los módulos digitales estándar, el 1756-OW16I proporciona un aislamiento galvánico verdadero entre las salidas, evitando que el ruido y las interferencias de bucle de tierra afecten la lógica del bus trasero. Su diseño robusto asegura una conmutación mecánica confiable en entornos industriales exigentes, soportando diversos potenciales de voltaje desde 5V CC hasta 240V CA.

Especificaciones Técnicas Detalladas

El 1756-OW16I ofrece parámetros eléctricos de calidad profesional para la conmutación de cargas mixtas:

• Fabricante: Allen-Bradley (Rockwell Automation)

• Número de Modelo/Parte: 1756-OW16I

• Serie: ControlLogix 1756

• Tipo de Módulo: Salida de Relé Digital (Aislado Individualmente)

• Número de Salidas: 16 puntos Normalmente Abiertos (N.A.)

• Rango de Voltaje de Operación: 5–125V CC; 10–240V CA (47–63 Hz)

• Corriente Continua por Punto: 2.0 A @ 5–24V CC / 120V CA; 1.0 A @ 240V CA

• Carga Mínima de Corriente: 10 mA por punto

• Corriente Máxima por Módulo: 16 A (limitado por la capacidad del bloque de terminales)

• Resistencia Inicial de Contacto: 100 mΩ

• Vida Útil Esperada del Contacto: 300,000 ciclos (resistiva @ 2 A); 100,000 ciclos (inductiva)

• Retardo de Conmutación (APAGADO a ENCENDIDO): máximo 10 ms

• Retardo de Conmutación (ENCENDIDO a APAGADO): máximo 10 ms

• Corriente del Bus Trasero (5.1V CC): 150 mA

• Corriente del Bus Trasero (24V CC): 150 mA

• Disipación de Potencia (Máx.): 4.5 vatios

• Voltaje de Aislamiento: 250V (continuo), probado a 1500V CA durante 60 s (punto a punto y punto a bus trasero)

• Bloque de Terminales Removible (RTB): 1756-TBCH o 1756-TBS6H (36 pines)
