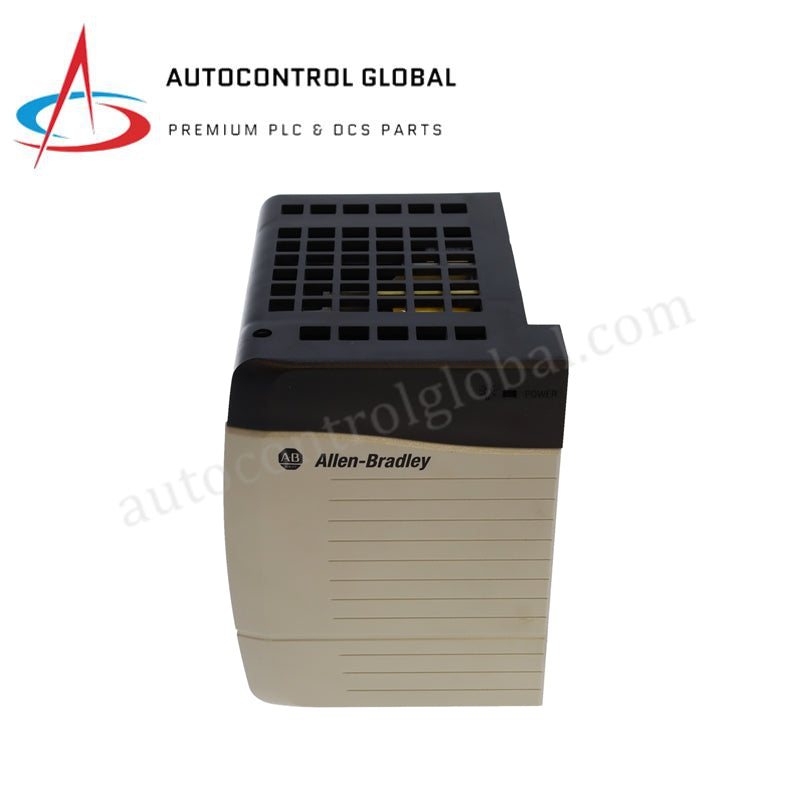

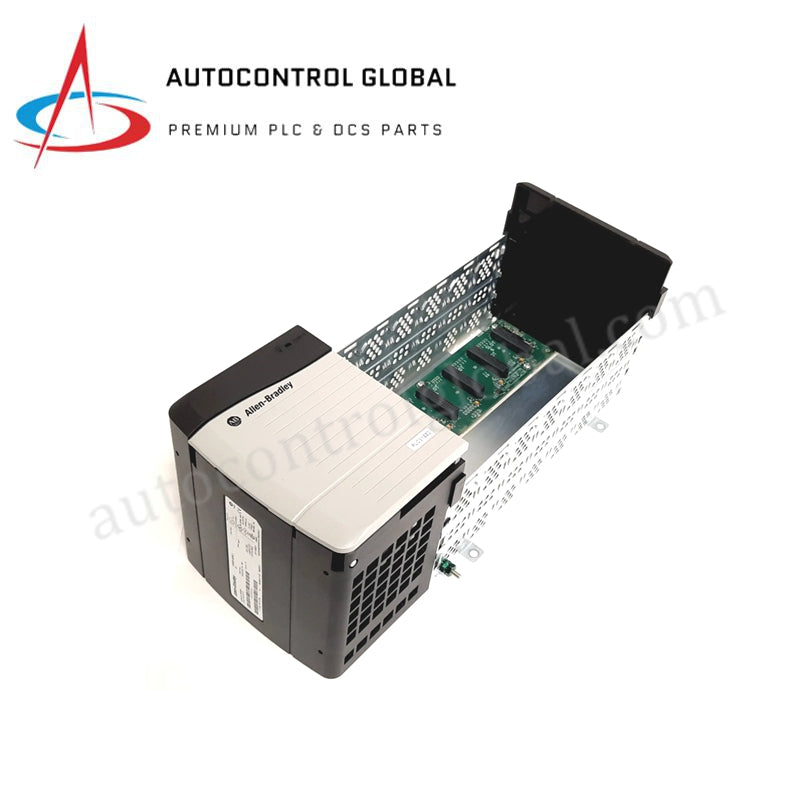

Fuente de alimentación ControlLogix Allen Bradley 1756-PA75/B 85-265VAC

Módulo de fuente de alimentación de 75W 85-265V CA Allen Bradley 1756-PA75/B ControlLogix

Descripción del producto

El 1756-PA75/B (1756-PA75/B) es un módulo de fuente de alimentación de corriente alterna de capacidad estándar diseñado para el sistema de bastidor ControlLogix 1756 de Rockwell Automation. Este módulo se encarga de convertir la energía de línea universal en los voltajes de corriente continua regulados que requiere el plano trasero para alimentar procesadores, entradas/salidas de alta velocidad y módulos de comunicación.

La revisión Serie B (1756-PA75/B) incorpora protección de circuito optimizada y un mejor desempeño térmico, proporcionando 75 vatios de potencia a lo largo de un amplio rango de temperatura ambiental. Una característica fundamental de esta unidad es su lógica de detección de pérdida de energía; monitorea el ciclo de corriente alterna entrante y ofrece una señal de advertencia temprana al sistema, permitiendo que el controlador guarde los estados operativos y ejecute un apagado determinista antes del colapso total del voltaje.

Especificaciones técnicas detalladas

El 1756-PA75/B proporciona una distribución estable de energía con los siguientes parámetros de ingeniería de alta fidelidad:

• Fabricante: Allen-Bradley (Rockwell Automation)

• Número de modelo/pieza: 1756-PA75/B

• Serie: Fuentes de alimentación ControlLogix

• Rango de voltaje de entrada: 85–265V CA

• Voltaje nominal de entrada: 120V / 240V CA

• Rango de frecuencia de entrada: 47–63 Hz

• Potencia máxima de entrada: 100 VA / 100 W

• Potencia máxima de salida: 75 W @ 0–60 °C (32–140 °F)

• Capacidad de corriente del plano trasero (1.2V CC): 1.5 A

• Capacidad de corriente del plano trasero (3.3V CC): 4.0 A

• Capacidad de corriente del plano trasero (5.1V CC): 13.0 A @ 40 °C; 10.0 A @ 50 °C; 6.0 A @ 60 °C

• Capacidad de corriente del plano trasero (24V CC): 2.8 A

• Corriente de arranque (máx.): 20 A

• Tiempo de retención: 5 ciclos @ 85V CA; 6 ciclos @ 120V CA; 25 ciclos @ 240V CA

• Voltaje de aislamiento: 250V (continuo), probado a 1500V CA durante 60 s

• Par de apriete del tornillo conductor: 0.565 N•m (5 lb•in)

• Dimensiones: 140 x 78 x 145 mm (5.51 x 3.07 x 5.71 pulg.)

• Peso: 0.95 kg (2.10 lb)
