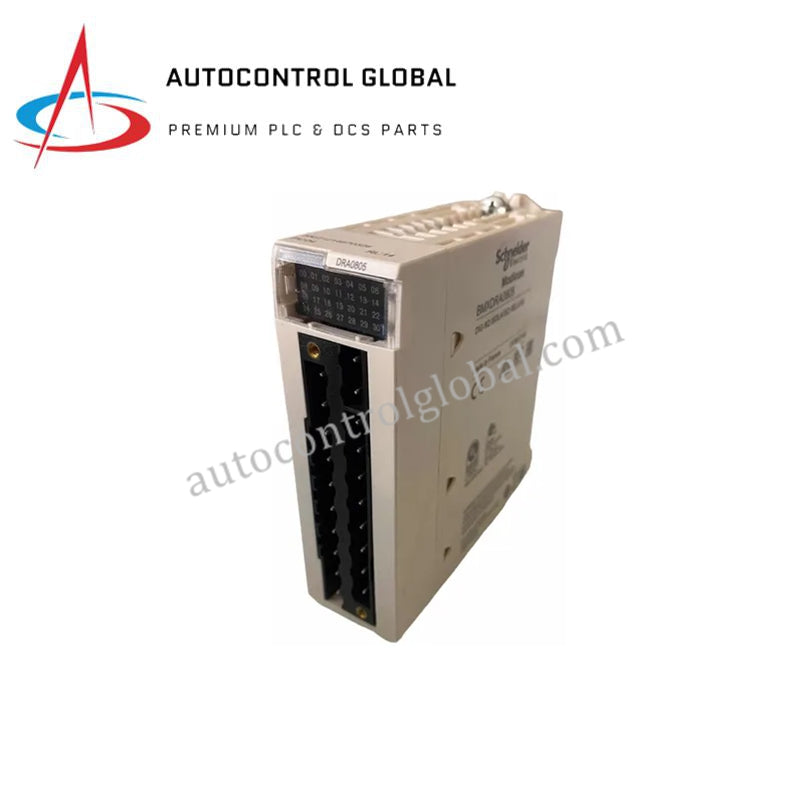

BMXDRA0805 Schneider Electric | Módulo de Relé Normalmente Abierto de 3A
Manufacturer: Schneider
-
Part Number: BMXDRA0805
Condition：New with Original Package
Product Type: Módulo de Salida de Relé Discreto
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Módulo de Salida de Relé de 8 Canales Schneider Electric BMXDRA0805 Modicon X80
El BMXDRA0805 (Modelo: BMXDRA0805) es un módulo de salida de relé discreto de alto rendimiento diseñado para la plataforma de entradas y salidas Modicon X80 de Schneider Electric. Sirve como una interfaz fundamental para los sistemas PAC Modicon M340 y M580, proporcionando 8 contactos de relé mecánico normalmente abiertos (NA). El BMXDRA0805 (Número de pieza: BMXDRA0805) está diseñado para aplicaciones que requieren aislamiento galvánico y la flexibilidad para conmutar cargas tanto de corriente alterna como continua en un amplio rango de voltajes, desde 24V hasta 240V CA y de 12V a 24V CC.
A diferencia de los módulos estándar de transistores de estado sólido, los relés mecánicos en el BMXDRA0805 (Módulo de relé: BMXDRA0805) facilitan el control de diversos actuadores como solenoides de alta potencia, contactores y lámparas de señalización. Esta versatilidad lo convierte en un componente indispensable en arquitecturas descentralizadas para el tratamiento de agua, distribución eléctrica y manufactura pesada. Su diseño robusto asegura una alta fiabilidad con un MTBF de más de 2 millones de horas, manteniendo la integridad del sistema en los entornos industriales más exigentes.
Especificaciones Técnicas Detalladas
El BMXDRA0805 (BMXDRA0805) ofrece un conmutado eléctrico robusto y un aislamiento superior para la lógica de control industrial.
| Parámetro | Especificación |
| Fabricante | Schneider Electric |
| Número de Modelo | BMXDRA0805 |
| Gama de Producto | Modicon X80 (Compatible con M340 / M580) |
| Número de Salidas Discretas | 8 |
| Tipo de Salida | Relé (Normalmente Abierto) |
| Voltaje Nominal (CA) | 24...240 V (Rango de operación 19...264 V) |
| Voltaje Nominal (CC) | 12...24 V (Rango de operación 10...34 V) |
| Corriente Nominal por Canal | 3 A (Carga resistiva) |
| Corriente Total del Módulo | 16 A Máximo |
| Tiempo de Respuesta | < 10 ms (Activación); < 8 ms (Desactivación) |
| Consumo de Energía | 79 mA a 3.3 V CC (Plano trasero) |
| Disipación de Potencia | 2.7 W Típico |
| Durabilidad Eléctrica | 100,000 ciclos (AC-15); 1,000,000 ciclos (AC-12) |
| Aislamiento | 2000 Vrms entre el bus y las salidas |
