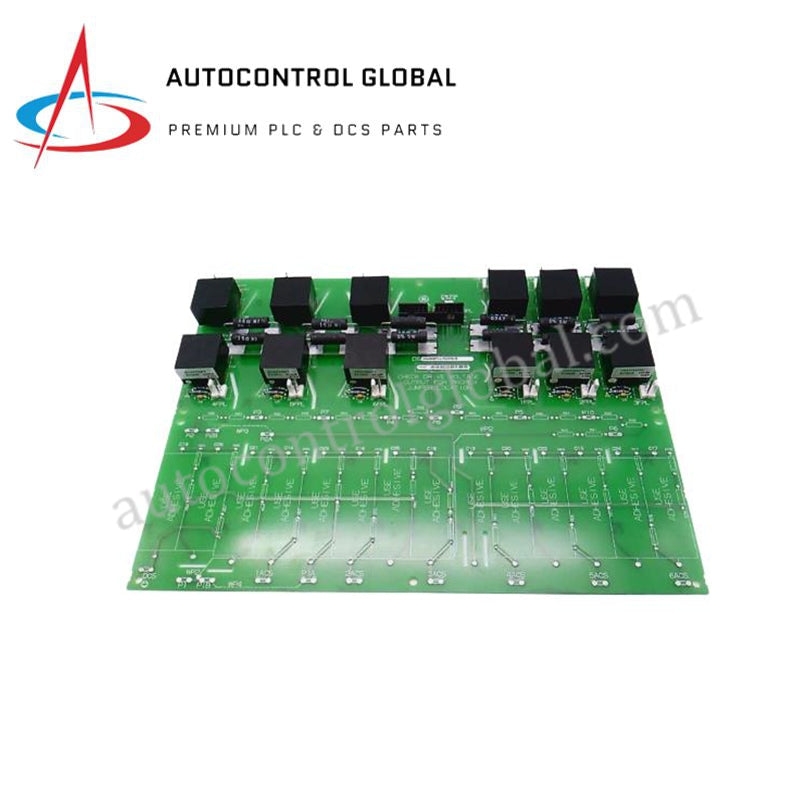

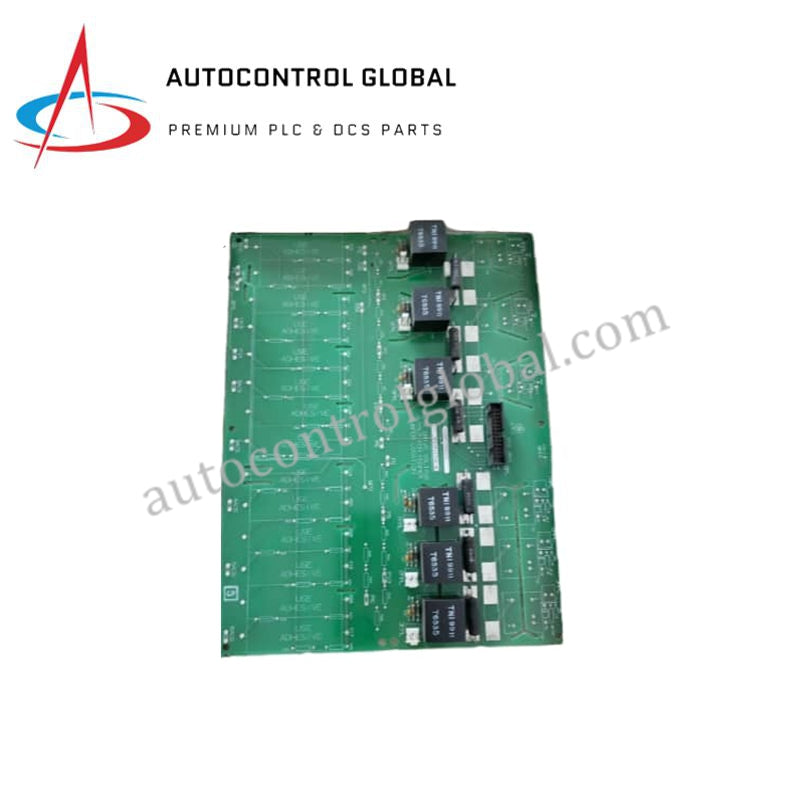

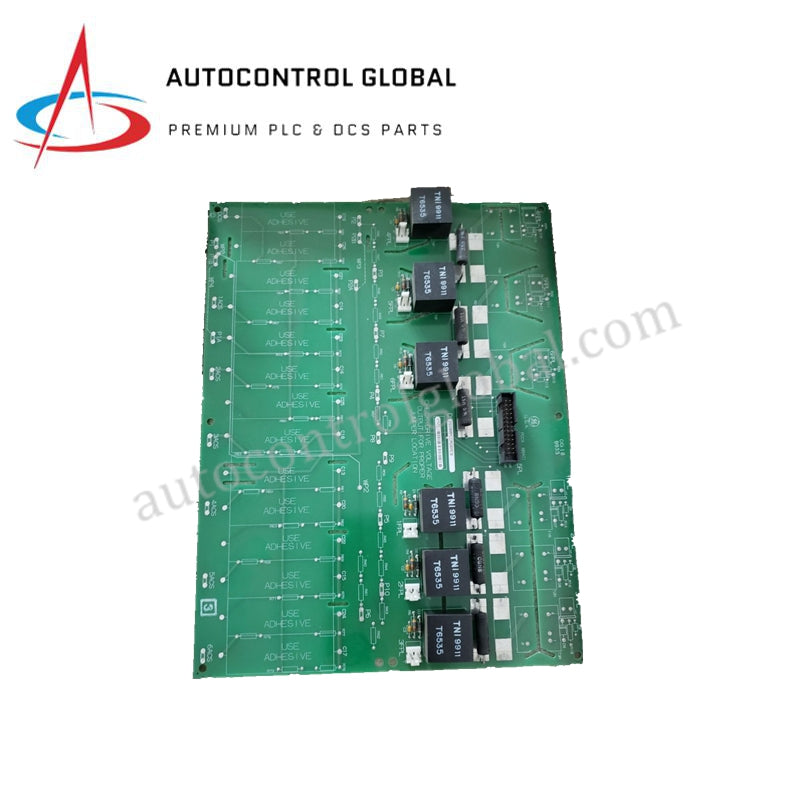

Nuevo DS200PCCAG6A GE | Placa de circuito impreso para accionamiento de compuerta de turbina
Manufacturer: GE Fanuc
-
Part Number: DS200PCCAG6A
Condition：New with Original Package
Product Type: Módulos de Acondicionamiento de Señal
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Descripción del Producto
La GE DS200PCCAG6A (PCCA) funciona como la principal Tarjeta de Conexión de Potencia dentro del sistema de control y accionamiento de turbinas Speedtronic™ Mark V . Ocupa el puente crítico entre la lógica de control de bajo voltaje (tarjetas SDCC/SDCI) y la sección de alta potencia del accionamiento. La tarjeta PCCA maneja la distribución precisa de las señales de activación de puerta a dispositivos de conmutación de potencia, como IGBTs o SCRs. Al coordinar estas transiciones de múltiples entradas/salidas, la tarjeta asegura que el sistema de accionamiento mantenga un control exacto sobre la velocidad de la turbina y el torque del motor, mientras aísla los microprocesadores sensibles de los rieles de potencia de alto voltaje.
Condición: 100% Nuevo, Empaque Original de Fábrica.
Especificaciones Técnicas
El DS200PCCAG6A integra RAM a bordo y lógica de conmutación de alta velocidad para mantener un tiempo determinista de activación de puerta en todas las fases de potencia.
| Parámetro | Especificación |
| Fabricante | General Electric (GE Vernova) |
| Número de Modelo | DS200PCCAG6A / DS200PCCAG6ACB |
| Plataforma del Sistema | Speedtronic™ Mark V |
| Tipo de Producto | Tarjeta de Conexión de Potencia (PCCA) |
| Función | Distribución de señales de activación de puerta e interfaz de potencia |
| Lógica a Bordo | RAM integrada para almacenamiento temporal y sincronización de señales |
| Interfaz de Entrada | Comandos de control de múltiples entradas desde SDCC/SDCI |
| Señales de Salida | Pulsos de activación de puerta aislados hacia puentes SCR/IGBT |
| Fuente de Alimentación | 28 V DC (lado de control nominal) |
| Temperatura de Operación | 0°C a +60°C (32°F a 140°F) |
| Peso | 0.70 lbs (0.32 kg) |
Ventajas de Ingeniería
-
Distribución Determinista de Activación de Puerta: La tarjeta PCCA utiliza RAM a bordo para almacenar y sincronizar las señales de puerta. Esto asegura que los dispositivos de potencia conmutan en perfecta alineación con los algoritmos de control, previniendo desequilibrios de fase y reduciendo el estrés térmico en el puente de potencia del accionamiento.
-
Barrera de Aislamiento Galvánico: Las secciones de accionamiento de alta potencia generan ruido significativo y transitorios de voltaje. El DS200PCCAG6A incorpora un circuito de aislamiento robusto que evita que el retroceso de alto voltaje alcance el rack de control Mark V, protegiendo la CPU principal y los módulos de memoria del sistema.
-
Supresión Mejorada de EMI/RFI: Los recintos de turbinas presentan ambientes electromagnéticos desafiantes. Esta tarjeta cuenta con filtrado integrado que neutraliza interferencias en las líneas de señal de puerta, asegurando que los SCRs o IGBTs reciban comandos limpios de "encendido" y "apagado" sin activaciones accidentales.
-
Integración Simplificada de la Sección de Potencia: El diseño PCCA centraliza múltiples rutas de entrada y salida en una sola tarjeta modular. Esta consolidación reemplaza el cableado discreto complejo con conectores estándar de cinta y enchufe, lo que reduce errores de ensamblaje y agiliza el proceso de puesta en marcha.
-
Estabilidad Térmica de Grado Industrial: GE diseñó la revisión G6A para operar de manera confiable bajo las temperaturas variables de los gabinetes de accionamiento industriales. La tarjeta mantiene características de tiempo precisas desde 0°C hasta +60°C, asegurando un rendimiento consistente del accionamiento sin importar las condiciones ambientales.
Preguntas Frecuentes
P: ¿Requiere el DS200PCCAG6A programación de software?
R: Aunque la tarjeta contiene RAM y lógica a bordo, funciona como una interfaz de hardware. Recibe sus instrucciones operativas específicas y parámetros de tiempo desde la tarjeta principal de control SDCC . Una vez instalada, ejecuta la distribución de puerta basada en la corriente de control en vivo sin necesidad de carga independiente de software.
P: ¿Cuál es la diferencia entre las versiones G6A y G6ACB?
R: El sufijo "ACB" indica un nivel específico de revisión de diseño y componentes. El DS200PCCAG6A es el grupo funcional base, y el G6ACB es una actualización compatible hacia atrás. Recomendamos igualar los niveles de revisión en sistemas redundantes para asegurar retrasos idénticos en la propagación de señales.
P: ¿Cómo diagnostico una falla en la tarjeta PCCA?
R: Indicadores comunes incluyen alarmas de "Fallo en Activación de Puerta" o errores de "Desequilibrio de Fase" en el diagnóstico del accionamiento. Si el accionamiento no activa ciertos SCRs/IGBTs a pesar de recibir comandos del controlador, probablemente hayan fallado los drivers de salida o los componentes de aislamiento de la tarjeta PCCA.
P: ¿Se puede usar esta tarjeta en accionamientos de turbinas de Gas y Vapor?
R: Sí. La PCCA es una tarjeta de conexión de potencia universal para la plataforma Mark V. Soporta una amplia variedad de configuraciones industriales de accionamiento, siempre que el hardware de la sección de potencia (SCR/IGBT) coincida con los requisitos de activación de puerta del módulo PCCA.
