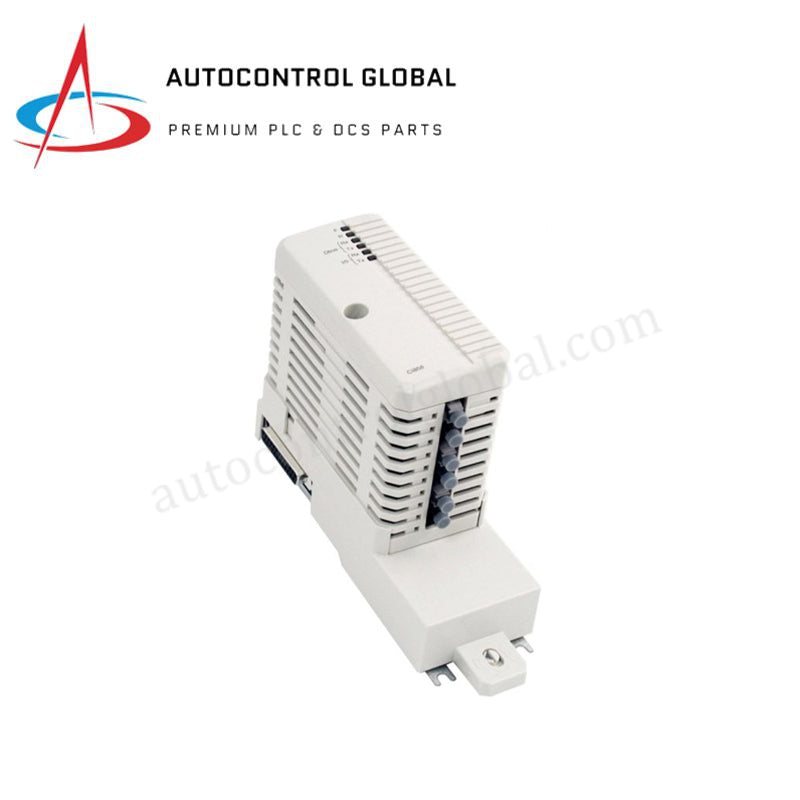

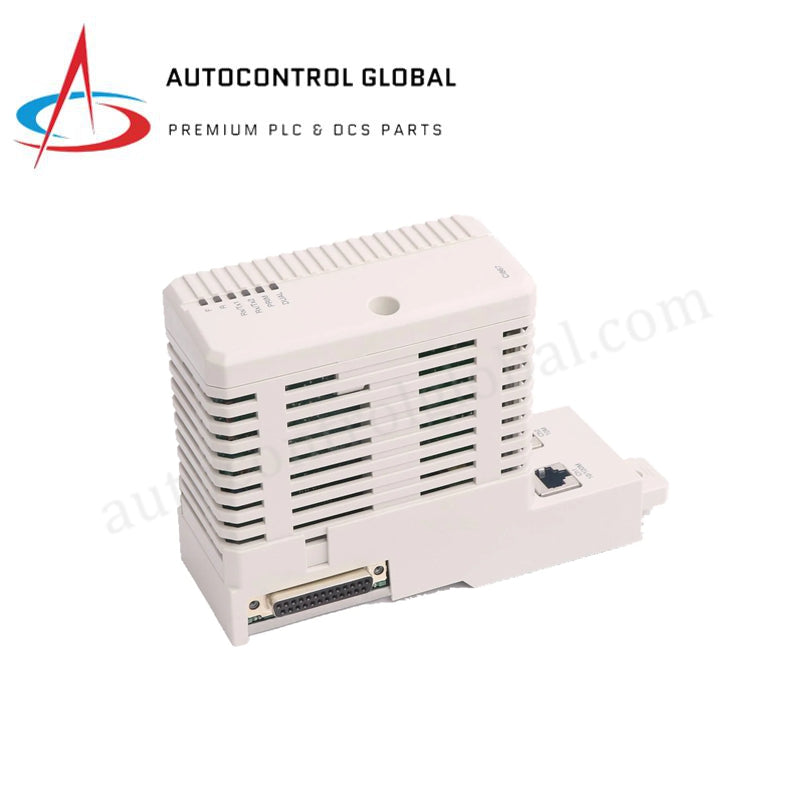

CI830 | 3BSE020773R1 | Módulo ABB S800 I/O Sistema 800xA

Descripción del Producto

Integración de Red y Resumen de Comunicación

El CI830 (Número de Parte: 3BSE020773R1) es un módulo de interfaz de comunicación PROFIBUS-DP de alto rendimiento diseñado específicamente para el sistema ABB S800 I/O. Funcionando como una pasarela de alta velocidad, el CI830 (Modelo: CI830) permite que los clústeres distribuidos de S800 I/O se conecten sin problemas con controladores AC 800M o maestros PROFIBUS-DP de terceros. Este módulo opera como un esclavo DP, proporcionando un intercambio de datos cíclico y determinista entre dispositivos de campo y la capa de control supervisora. Su diseño está optimizado para entornos de alta densidad de señales donde la precisión en tiempo real y la comunicación de baja latencia son críticas para la estabilidad del proceso.

Especificaciones Técnicas Detalladas

El CI830 (3BSE020773R1) está construido para cumplir con los estándares industriales de compatibilidad electromagnética y resistencia térmica.

• Fabricante: ABB

• Designación del Modelo: CI830

• Número de Pedido: 3BSE020773R1 (La revisión estándar incluye lógica R1401/R1402)

• Familia del Sistema: S800 I/O, System 800xA

• Soporte de Protocolo: PROFIBUS-DP V0/V1/V2, MODBUS RTU, CANopen

• Velocidad de Comunicación: 9.6 kbps a 12 Mbps (Detección automática de velocidad de baudios)

• Rol de Estación: Esclavo PROFIBUS-DP

• Dirección de Nodo: Rango configurable mediante interruptores rotativos o software

• Interfaz Eléctrica: RS-485 a través de conector Sub-D de 9 pines; puerto de servicio RS-232

• Alimentación: 24 V CC (rango de 19.2 – 30 V CC)

• Consumo de Corriente: Típicamente 150 mA a 24 V CC

• Aislamiento: Aislamiento galvánico entre la red PROFIBUS y la lógica interna

• Temperatura de Operación: -20 °C a +60 °C (-4 °F a 140 °F)

• Indicadores de Estado: Panel de 3 LED (Encendido, Funcionamiento, Falla/Error de Bus)

• Montaje: Montaje en riel DIN mediante placa base estándar S800 I/O

• Dimensiones: 127 mm x 102 mm x 178 mm

• Peso Neto: 0.5 kg (1.1 lbs)

• País de Origen: Suecia
