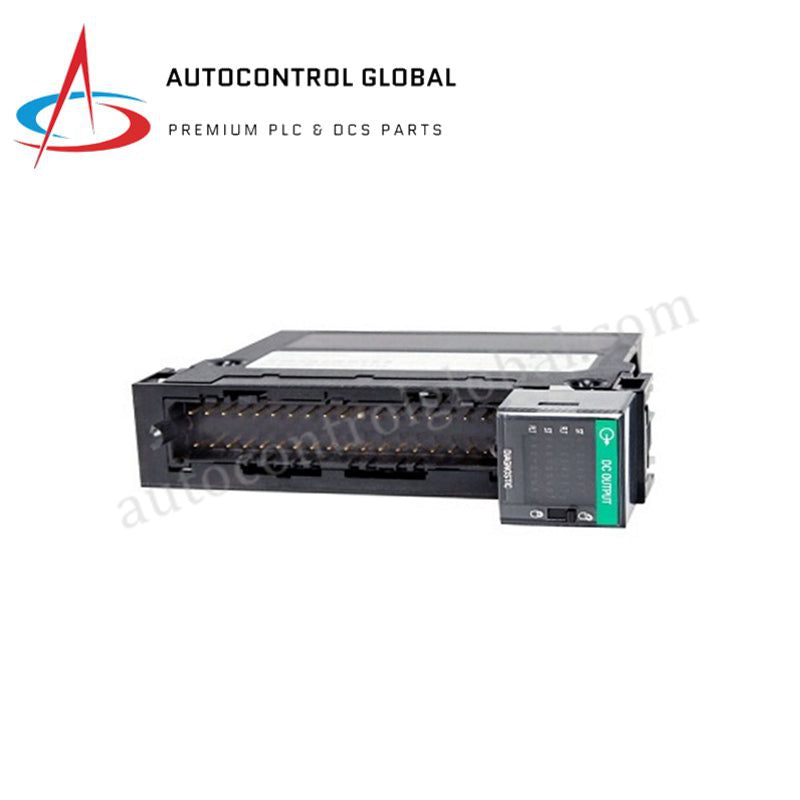

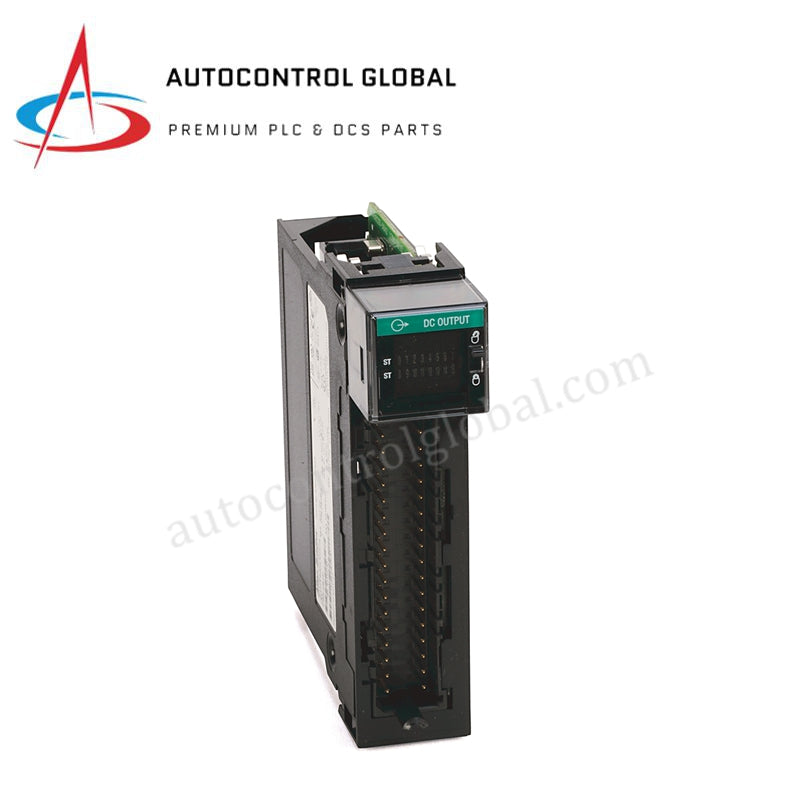

Módulo de Salida de CC Aislada Individualmente de 16 Puntos ControlLogix Allen Bradley 1756-OB16I

Descripción del producto

El 1756-OB16I (Número de Parte: 1756-OB16I) es un módulo de salida digital especializado dentro de la plataforma ControlLogix I/O de Rockwell Automation. Destacado por su arquitectura "Aislada Individualmente", este módulo proporciona 16 canales de salida donde cada punto está eléctricamente separado de los demás. Este diseño permite la conmutación de múltiples voltajes y fuentes de CC en un solo módulo sin interferencia de bus común.

Diseñado para entornos de alta fiabilidad, el 1756-OB16I soporta configuraciones tanto de sumidero como de fuente dentro de su rango de operación de 10–30V CC. Es un componente esencial para sistemas industriales complejos que requieren diversos potenciales de voltaje, como sistemas de alimentación distribuida, paneles de relés de interposición, y control de procesos multizona.

Especificaciones Técnicas Detalladas

El 1756-OB16I ofrece conmutación de alto rendimiento con un enfoque en el aislamiento eléctrico.

• Fabricante: Allen-Bradley / Rockwell Automation

• Número de modelo/parte: 1756-OB16I

• Tipo de Módulo: Salida Digital de CC (Aislada Individualmente)

• Número de Salidas: 16 Canales

• Voltaje Nominal: 12/24V CC

• Rango de voltaje de operación: 10–30V CC

• Configuración de Salida: Sink o Source (Seleccionable individualmente por punto)

• Corriente por Punto: 2 A a 30 °C (86 °F); 1 A a 60 °C (140 °F)

• Corriente por Módulo: 8 A a 30 °C (86 °F); 4 A a 60 °C (140 °F)

• Corriente de Sobretensión: 4 A por 10 ms (repetible cada 2 s)

• Tiempo de Retardo de Salida (APAGADO a ENCENDIDO): 1 ms máximo

• Tiempo de Retardo de Salida (ENCENDIDO a APAGADO): 2 ms máximo

• Corriente del Backplane (5.1V DC): 350 mA

• Corriente del Backplane (24V DC): 3 mA

• Disipación de Potencia (Máx): 3.6 Vatios a 60 °C

• Voltaje de aislamiento: 50V Continuos (Aislamiento básico entre puntos)

• Bloque de Terminales Removible (RTB): 1756-TBCH, 1756-TBS6H (se vende por separado)

• Carcasa: Estilo Abierto (Se monta en chasis ControlLogix)
