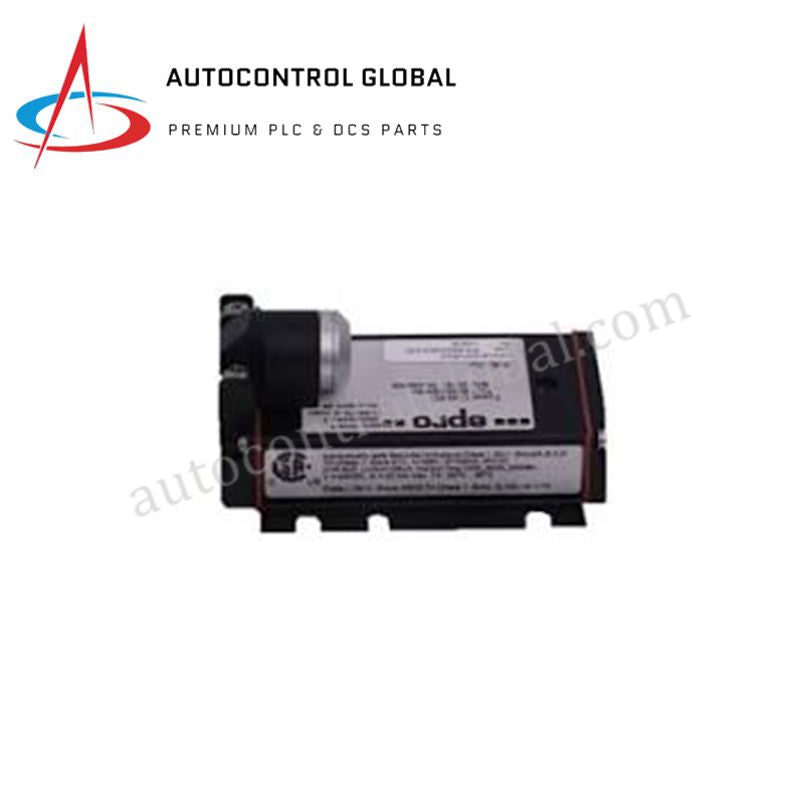

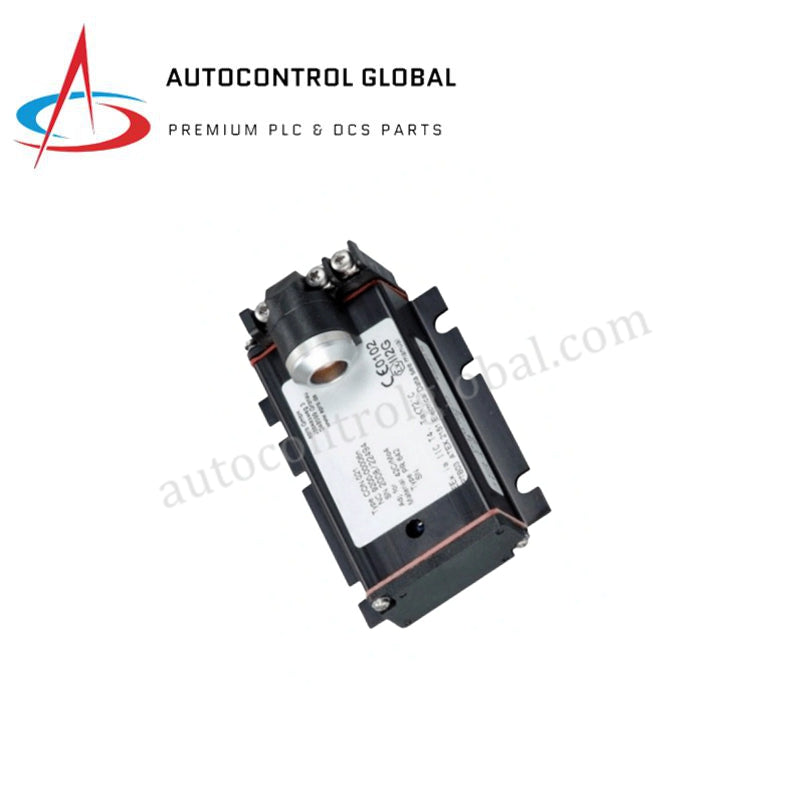

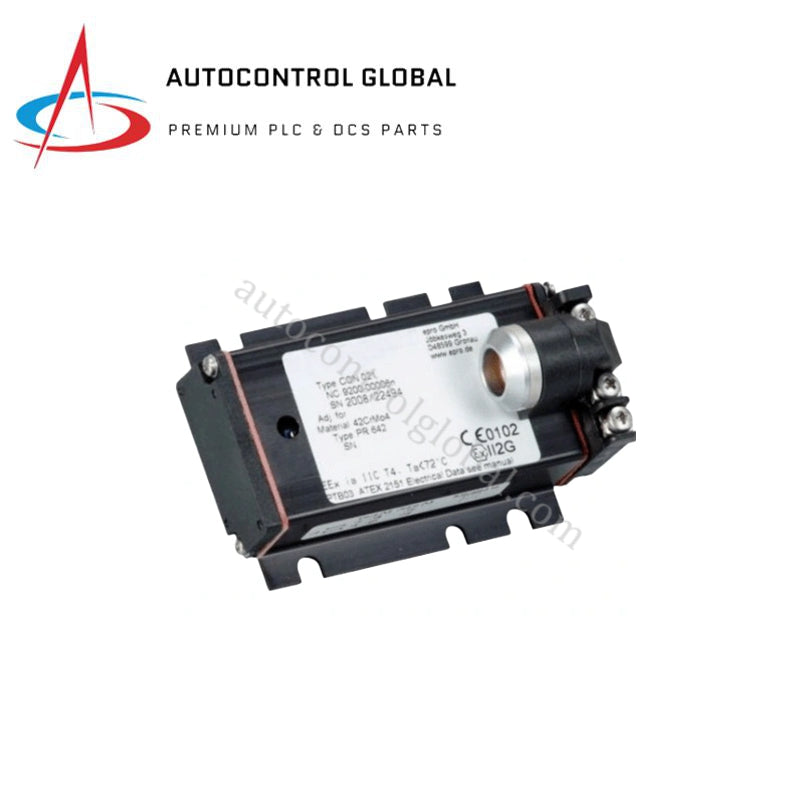

Sensor de proximidad por corrientes de Foucault EMERSON CON010+PR6424/010-120 EPRO

Sensor de Corrientes de Foucault EMERSON CON010+PR6424/010-120

Configurado para la detección sin contacto de vibración y desplazamiento del eje en plataformas de protección de maquinaria, el EMERSON CON010+PR6424/010-120 (convertidor CON010 y paquete de sensor PR6424/010-120) proporciona ejecución física/eléctrica directa. El kit de hardware especializado detecta desviaciones mecánicas dinámicas en elementos rotativos de alta velocidad sin contacto físico con la superficie. La sonda PR6424 utiliza variaciones en la proximidad de materiales objetivo para modular un campo de corrientes de Foucault de alta frecuencia, que el acondicionador de señal CON010 enlazado traduce en un bucle de voltaje analógico linealizado adecuado para procesamiento directo por redes industriales de monitoreo.

Desglose de Sufijos y Matriz de Modelos

El identificador alfanumérico específico detalla una combinación predefinida de componentes sensoriales y de conversión:

• PR6424/010-120: Designa la configuración de la sonda de corrientes de Foucault para alta temperatura, caracterizada por su geometría precisa de la punta, configuración especializada de rosca y una cola de conexión integrada optimizada para amplios espectros térmicos.
• CON010: Especifica el hardware de conversión complementario para montaje en riel DIN o panel, calibrado para mapear las fluctuaciones de impedancia del sensor en una interfaz de voltaje lineal escalada.

Especificaciones de Hardware

Calibración de Sonda de Corrientes de Foucault y Dinámica de Maquinaria

La ejecución de diagnósticos confiables de maquinaria depende de una calibración precisa de la sonda de corrientes de Foucault dentro del circuito de hardware CON010+PR6424/010-120. La punta de la sonda de 5 mm genera un campo de radiofrecuencia localizado capaz de registrar movimientos superficiales rápidos de hasta 10 kHz. La puesta en marcha del campo requiere una validación precisa del voltaje de separación contra las líneas base objetivo para posicionar la sonda exactamente en el punto de operación inicial de separación de aire de 0,5 mm. El circuito activo dentro del módulo CON010 utiliza supresión integrada de diafonía para rechazar variaciones de fase externas o interferencias inductivas cuando se despliegan múltiples unidades para rastrear dinámicas complejas del rotor en los cojinetes de la máquina.

Preguntas frecuentes

P: ¿Cómo afectan las fallas internas dentro del circuito de la sonda PR6424 la señal de salida del CON010?

A: El convertidor CON010 cuenta con monitoreo dedicado de la salud del sensor y circuitos de detección de fallas en el cableado. Si ocurre un circuito abierto, corto circuito o falla en el aislamiento del núcleo en cualquier parte del cable que conduce a la sonda PR6424, el convertidor lleva su señal de salida a un voltaje de error fuera de rango designado, señalando al sistema de protección de maquinaria conectado que active una alarma de falla del sensor.

P: ¿Puede el módulo convertidor CON010 soportar el mismo rango térmico que el sensor PR6424?

A: No. La sonda PR6424 está diseñada para operar en zonas hostiles desde -35 hasta +180 °C dentro de la carcasa de la máquina. El acondicionador de señal CON010 utiliza componentes de estado sólido estandarizados, calificados exclusivamente para condiciones de instalación ambiental entre -35 y +85 °C, requiriendo su colocación dentro de una caja de campo o gabinete de control adecuado para el clima.

Directrices para la instalación en campo

• Seguridad del montaje mecánico: Enrosque el cuerpo de la sonda PR6424 en el soporte de montaje designado, confirmando los límites adecuados de acoplamiento de rosca industrial para evitar movimientos causados por resonancia mecánica de alta amplitud.
• Verificación de la brecha de aire estática: Calibre la posición base usando calibradores físicos o registrando la salida continua de voltaje de la brecha de CC directamente desde los terminales del convertidor CON010 hasta que el valor coincida con el índice objetivo de 0.5 mm (20 mils) antes de apretar la tuerca de bloqueo.
• Integridad del blindaje y conexión a tierra: Mantenga el blindaje del cable coaxial continuo a través de todas las uniones terminales desde el cuerpo de la sonda hasta el panel receptor. Termine el circuito de blindaje en un bloque de potencial de tierra común para eliminar los bucles de tierra que enmascaran vibraciones de alta frecuencia hasta 10 kHz.
• Seguridad física del cable coaxial: Observe las restricciones estándar del radio mínimo de curvatura para el cable de bajo ruido durante la instalación y el enrutamiento. Comprimir, doblar bruscamente o pellizcar el cable introduce cambios en los parámetros de transmisión del núcleo, lo que resulta en una desviación inmediata de la línea de mejor ajuste.
