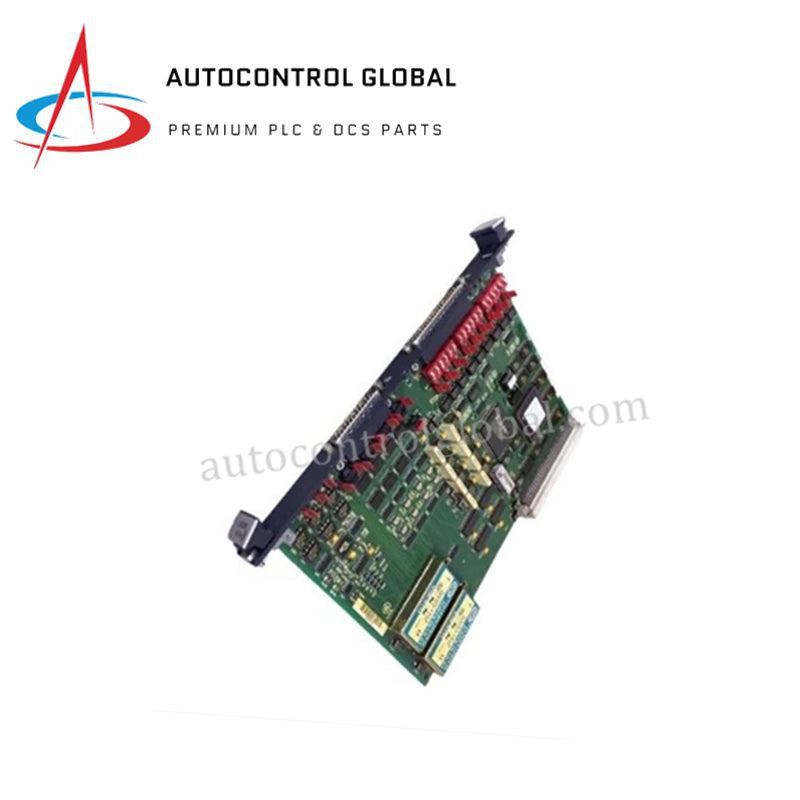

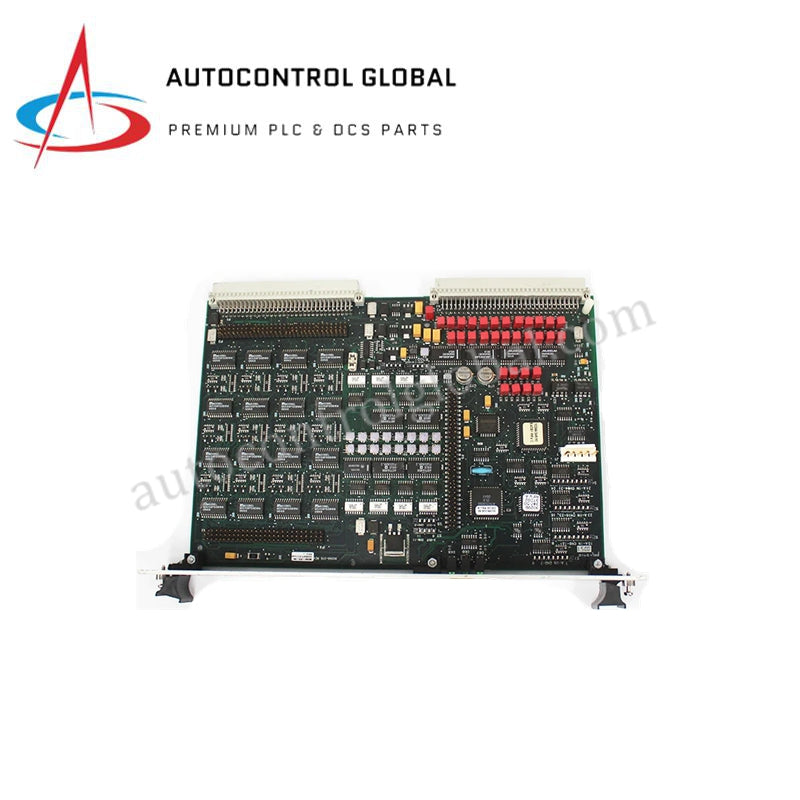

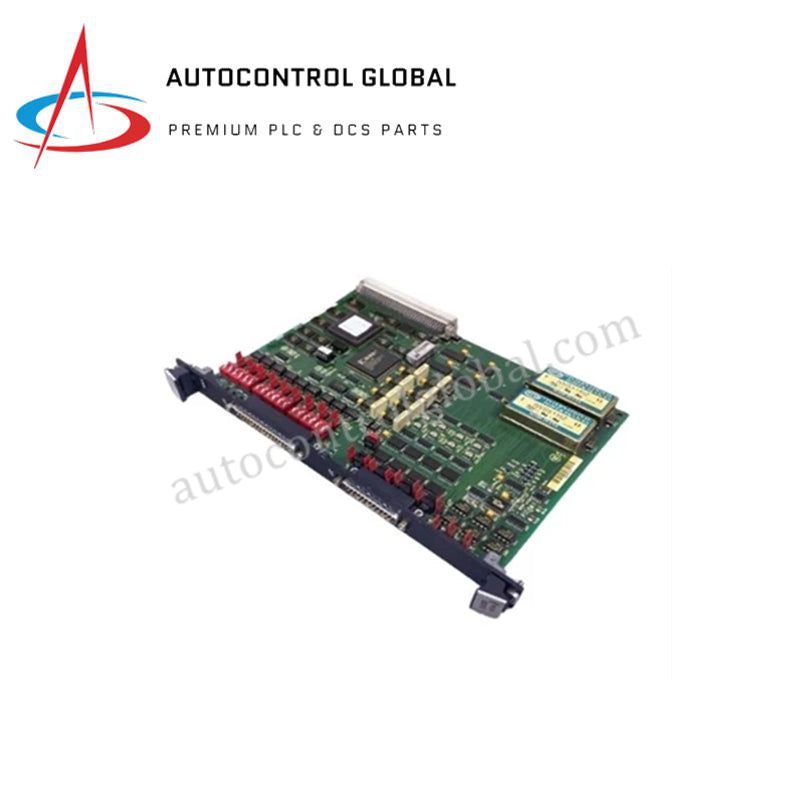

Tarjeta de E/S de señales Speedtronic Mark V GE DS200SIOBH1ABA

Tarjeta de E/S de señales Speedtronic Mark V General Electric DS200SIOBH1ABA

La General Electric DS200SIOBH1ABA, también catalogada como la DS200SIOBH1 Signal I/O Board, funciona como un componente de hardware dedicado al acondicionamiento, enrutamiento y procesamiento de señales dentro de las plataformas Speedtronic Mark V y Mark VI.

Especificaciones del hardware

Arquitectura del bus del plano posterior y escalado de la densidad de E/S

La General Electric DS200SIOBH1ABA integra un microprocesador integrado de 250 MHz para procesar señales de campo discretas y analógicas, mientras gestiona una alta velocidad de comunicación a través del bus del plano posterior en plataformas de bastidor basadas en VME. Compatible con el escalado dinámico de la densidad de E/S hasta 40 canales configurables, la tarjeta coordina transferencias simultáneas de 16 entradas digitales, 16 salidas de relé y 6 líneas de E/S analógicas sin introducir latencia en el ciclo del controlador. Las matrices de memoria integradas (64 MB de RAM, 32 MB de ROM) almacenan temporalmente la telemetría de campo antes de transmitirla al plano posterior, mientras que el recubrimiento conformado de la placa de circuito impreso aísla las pistas sensibles del microprocesador de la contaminación ambiental y el ruido electromagnético.

Preguntas frecuentes

P: ¿Cómo afectan los puentes y bloques de interruptores integrados a la configuración de la tarjeta durante el reemplazo en campo?

R: La tarjeta contiene 20 puentes de configuración y 3 bloques de interruptores (con 18 interruptores DIP en total). Los ingenieros deben documentar y reproducir todas las posiciones de los puentes y los estados de los interruptores de la tarjeta retirada en la unidad de reemplazo antes de encenderla. Ajustar incorrectamente la configuración de fábrica puede alterar el enrutamiento de señales y activar disparos falsos de la turbina.

P: ¿Qué líneas de alimentación suministran energía al módulo y cómo se mantiene el aislamiento eléctrico en los circuitos de campo?

R: La tarjeta obtiene la alimentación lógica (+5 VDC y +/-15 VDC) directamente del plano posterior del bastidor VME. Barreras de aislamiento de alta densidad separan los contactos de relé digitales y los canales analógicos del lado de campo de la lógica interna de procesamiento del bus para evitar que las sobretensiones de campo dañen los controladores principales del bastidor.

Directrices de instalación en campo

• Aislamiento de la alimentación del sistema: Desenergice por completo el armario del bastidor Mark V/VI y desconecte todas las fuentes de alimentación de campo antes de insertar o retirar la tarjeta de su ranura.
• Protocolo ESD: Utilice una pulsera conectada a tierra para descargas electrostáticas, conectada a una toma de tierra del chasis metálico sin pintar, antes de abrir el embalaje protector o tocar los componentes del borde de la tarjeta.
• Correspondencia de los interruptores de hardware: Inspeccione los 20 puentes integrados y los 3 bloques de interruptores. Asegúrese de que cada puente e interruptor DIP del módulo de reemplazo coincida exactamente con la configuración de posición de la tarjeta original.
• Manipulación de la conexión de cables: Alinee cuidadosamente el conector del cable plano de 40 pines para evitar doblar los pines. Presione firmemente hacia afuera los pestillos de retención antes de insertar el conector y, a continuación, ciérrelos para bloquear el cable en su lugar.
• Integridad del montaje en bastidor: Deslice la tarjeta por los rieles guía hasta que el conector de borde VME quede completamente asentado en el zócalo del plano posterior. Apriete los tornillos de retención superiores e inferiores del panel frontal para establecer la continuidad de la conexión a tierra del chasis.
