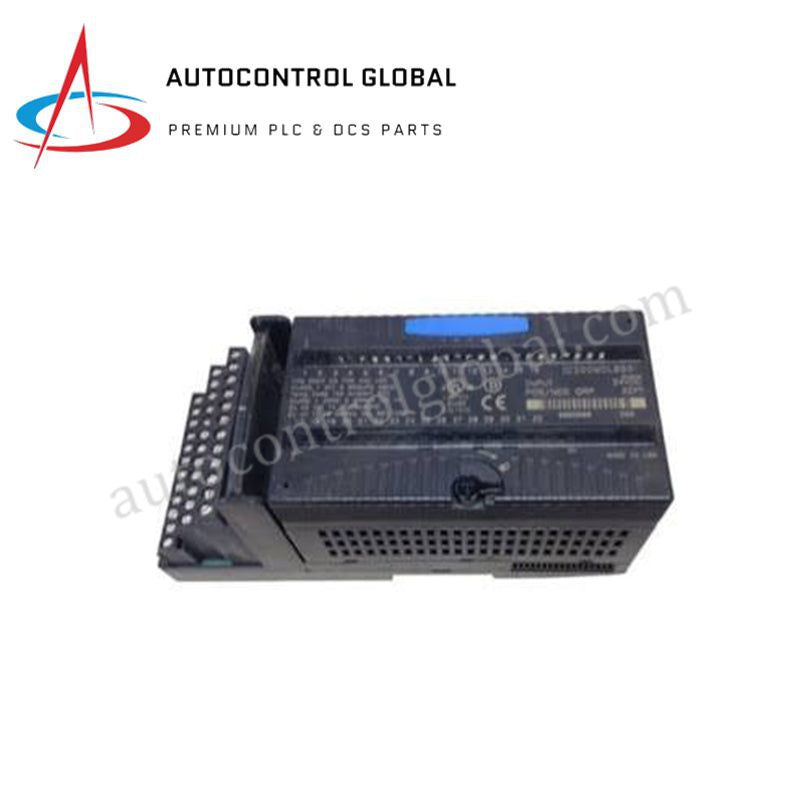

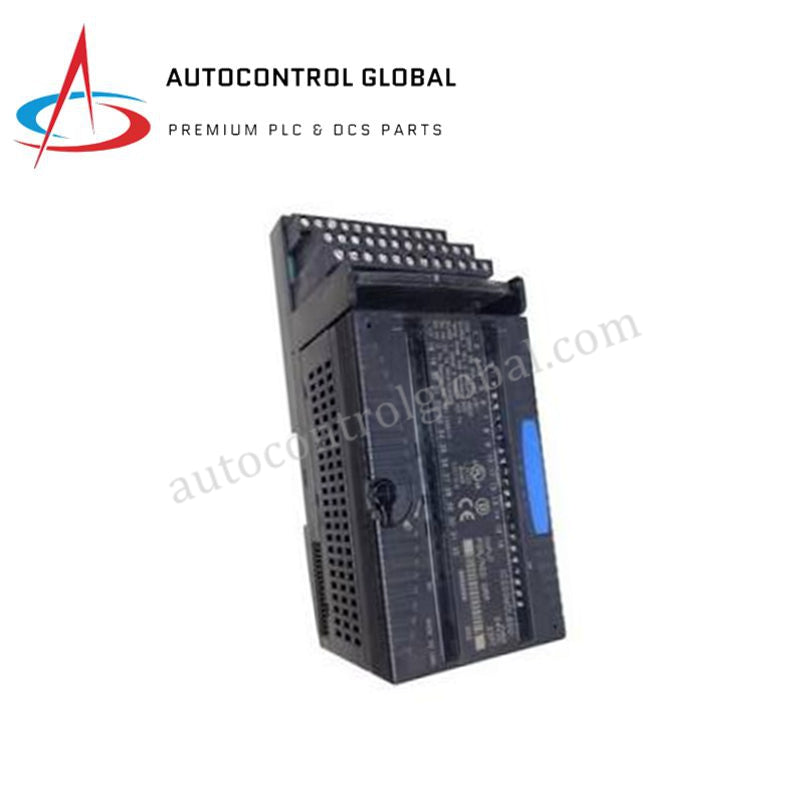

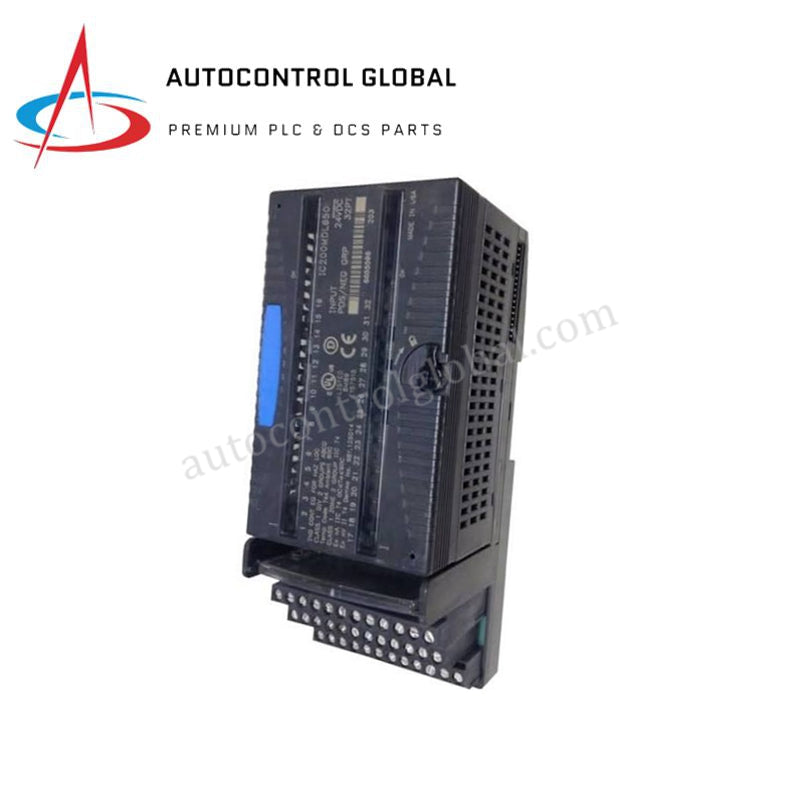

Módulo de entradas discretas GE Fanuc IC200MDL650L VersaMax de 32 puntos y 24 V CC
Manufacturer: GE Fanuc
-
Part Number: IC200MDL650L
Condition：New with Original Package
Product Type: Módulos de entrada digital
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Módulo de entradas discretas GE Fanuc IC200MDL650L VersaMax
El GE Fanuc IC200MDL650L, también catalogado como el IC200MDL650, es un componente de hardware dedicado a la adquisición de señales digitales en sistemas de E/S VersaMax.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | IC200MDL650L (IC200MDL650) |
| Marca | GE Fanuc |
| Origen | EE. UU. |
| Peso | 0.45 kg |
| Dimensiones | 110 x 66.8 x 50 mm |
| Temperatura de funcionamiento | 0 a 60 grados C |
| Consumo de energía | 5 VCC con una corriente máxima del bus posterior de 50 mA |
| Canales de entrada | 32 puntos (4 grupos de 8) |
| Señal nominal de entrada | 24 VCC, lógica positiva |
| Rango de tensión de entrada | 0 a 30 VCC |
| Tensión en estado activado | 15 a 30 VCC |
| Tensión en estado desactivado | 0 a 5 VCC |
| Corriente en estado activado | 2.0 a 5.5 mA |
| Corriente en estado desactivado | 0.0 a 0.5 mA |
| Impedancia de entrada | 10 kOhm máx. |
| Tiempo de respuesta | 0.5 ms predeterminado (filtro configurable de 0 ms, 1 ms o 7 ms) |
| Aislamiento | 250 VCA continuo, 1500 VCA durante 1 min (entradas al bus posterior) |
| Indicadores de estado | 32 LED verdes de punto, 1 LED verde de alimentación correcta del bus posterior |
Velocidad de comunicación del bus posterior y escalado de la densidad de E/S
El módulo transfiere las señales de estado de 32 entradas discretas a la CPU central mediante canales de comunicación de alta velocidad del bus posterior y alta densidad. El aislamiento óptico integrado protege los circuitos lógicos internos y las unidades de procesamiento del sistema frente a picos de tensión de campo de hasta 1500 VCA. Los registros de hardware dedicados asignan directamente los estados de entrada a la memoria del sistema en cada ciclo de exploración, sin incurrir en demoras de consulta del lado de campo. Además, los filtros de respuesta de cada canal atenúan el rebote de los contactos y el ruido de alta frecuencia de las líneas, lo que garantiza una actualización determinista de las señales en las pistas portadoras de E/S ampliables.
Preguntas frecuentes
P: ¿Es necesario restablecer la alimentación del sistema al sustituir un módulo IC200MDL650L en el bus posterior del portador VersaMax?
R: No, el procedimiento de instalación en campo permite insertar y retirar el módulo en caliente en portadores de E/S VersaMax activos, manteniendo la continuidad del bus posterior lógico.
P: ¿Cómo funciona el filtrado de respuesta de las entradas en los distintos grupos de canales?
R: La configuración del software actualiza los registros de constantes del filtro con intervalos seleccionables de 0 ms, 1 ms o 7 ms, suprimiendo los artefactos de ruido antes de confirmar los estados de las señales en la matriz de memoria del bus posterior.
P: ¿Se pueden cablear los canales del IC200MDL650L para configuraciones de sensores con lógica negativa?
R: El hardware IC200MDL650 estándar está diseñado para lógica positiva, mientras que las configuraciones nativas completas de fuente con lógica negativa requieren la revisión de hardware IC200MDL650C o superior.
Directrices de instalación en campo
Monte el módulo IC200MDL650L directamente en el riel de interfaz del portador de E/S VersaMax asignado hasta que los pestillos mecánicos encajen por completo. Dirija los conductores de entrada de campo a los pines individuales del bloque de terminales, asegurándose de que cada grupo de 8 canales de entrada se conecte mediante su riel de retorno común designado. Mantenga una conexión a tierra directa de un solo punto desde la barra de terminales del bus posterior del portador hasta la barra de tierra del gabinete mediante un cable de cobre de calibre 14 AWG. Separe los conductores de señal de las líneas eléctricas de alta tensión dentro de la canaleta del panel al menos 100 mm para suprimir las interferencias electromagnéticas.
