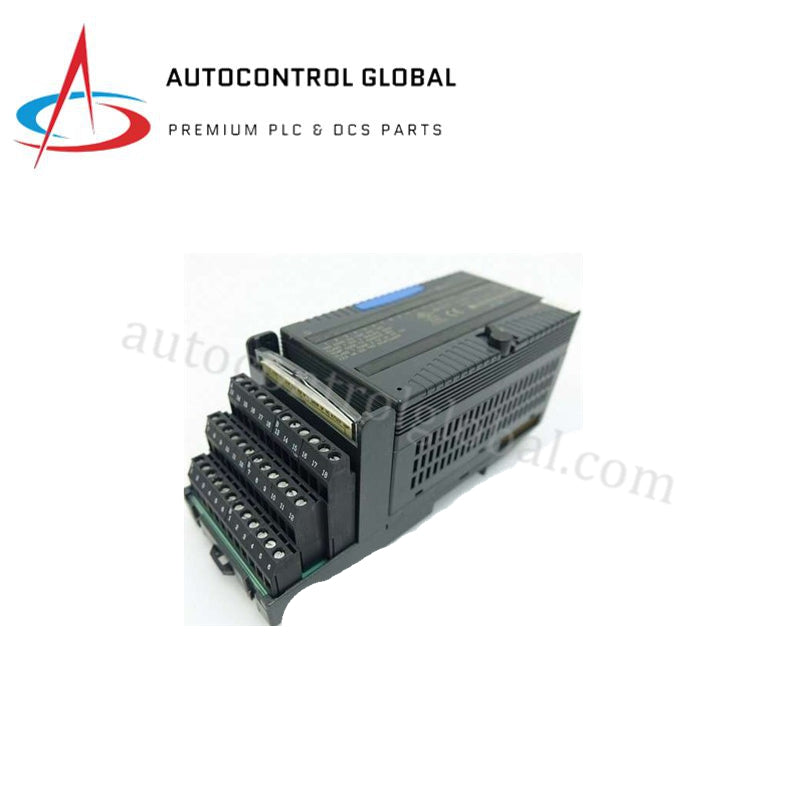

Módulo Discreto GE Fanuc IC200MDL744 24VCC 32 Puntos
Manufacturer: GE Fanuc
-
Part Number: IC200MDL744
Condition：New with Original Package
Product Type: Módulos de Salida Discreta
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Descripción del Producto
El GE Fanuc IC200MDL744 ofrece control discreto de alta densidad para la plataforma VersaMax I/O. Este módulo cuenta con 32 puntos de salida configurados para operación de lógica negativa (sink). Soporta un rango de voltaje versátil, permitiendo una integración fluida con dispositivos de campo de 5VDC TTL, 12VDC o 24VDC. Diseñado para aplicaciones con limitaciones de espacio, el IC200MDL744 proporciona control detallado sobre solenoides, indicadores y arrancadores de motores pequeños en entornos industriales de alta velocidad.
Especificaciones Técnicas
| Característica | Especificación |
| Número de Puntos | 32 Salidas (2 grupos de 16) |
| Tipo de Salida | Discreta, Lógica Negativa (Sink) |
| Voltaje (Modo 5VDC) | 4.75 a 5.25 Voltios DC |
| Voltaje (Modo 12/24VDC) | 10.2 a 30 Voltios DC |
| Corriente de Salida | 0.5 Amperios por punto (Máx.) |
| Aislamiento entre Grupos | 250 VAC continuo; 1500 VAC por 1 minuto |
| Consumo en Backplane | 140 mA @ 5V |
| Diagnósticos | Indicadores LED por punto; LEDs OK y de Alimentación de Campo (FLD PWR) |
| Protección | Requiere fusibles externos (sin fusible interno) |
Ventajas de Ingeniería
-
Compatibilidad Tri-Voltaje: El módulo opera con fuentes de 5V, 12V y 24VDC. Esta flexibilidad permite a los ingenieros estandarizar en un solo tipo de módulo mientras se conectan con equipos diversos que van desde electrónica a nivel TTL hasta actuadores industriales estándar de 24VDC.
-
Alta Densidad en el Espacio: Al concentrar 32 canales de salida en un solo módulo VersaMax, esta unidad reduce significativamente la longitud del riel DIN y el tamaño del gabinete requerido. Permite una expansión masiva de I/O sin aumentar el volumen físico del hardware.
-
Aislamiento Eléctrico Robusto: Con un aislamiento de 1500V AC entre grupos, el IC200MDL744 protege el backplane sensible del PLC y la lógica contra sobretensiones y ruido eléctrico del lado de campo. Esto previene fallos en todo el sistema causados por fallas localizadas en el cableado de campo.
-
Diagnósticos Visuales Inmediatos: Un LED dedicado para cada punto de salida facilita el mantenimiento rápido. Los técnicos pueden verificar los estados lógicos de un vistazo, mientras que el LED "FLD PWR" confirma la presencia de alimentación externa, reduciendo drásticamente el tiempo de solución de problemas durante la puesta en marcha.
-
Gestión Eficiente de Energía: El módulo consume un máximo de 140mA del backplane, asegurando que incluso racks completamente poblados se mantengan dentro del presupuesto de energía de las unidades estándar de fuente de alimentación VersaMax.
Preguntas Frecuentes
-
¿Cuál es la diferencia entre "Lógica Negativa" y "Lógica Positiva"?
El IC200MDL744 utiliza lógica negativa (sink), lo que significa que el módulo completa el camino hacia el riel negativo (tierra) para la carga conectada. Sus dispositivos de campo deben conectarse a la fuente de voltaje positivo para operar correctamente con este módulo.
-
¿Este módulo llega como nuevo o usado?
Suministramos este IC200MDL744 como 100% Nuevo y Original en stock sellado de fábrica. Aunque este modelo fue descontinuado por el fabricante, nuestro stock sigue siendo nuevo e incluye una garantía industrial completa de 12 meses.
-
¿Qué precauciones debo tomar respecto a la protección de salida?
Dado que el módulo no contiene fusibles internos, debe instalar fusibles externos para proteger el circuito contra cortocircuitos o condiciones de sobrecorriente en el cableado de campo.
-
¿Puedo usar diferentes voltajes para los dos grupos separados?
Sí. Debido a que el módulo cuenta con aislamiento entre grupos, puede alimentar el Grupo A con 5VDC y el Grupo B con 24VDC, siempre que las conexiones comunes de campo estén correctamente separadas.
