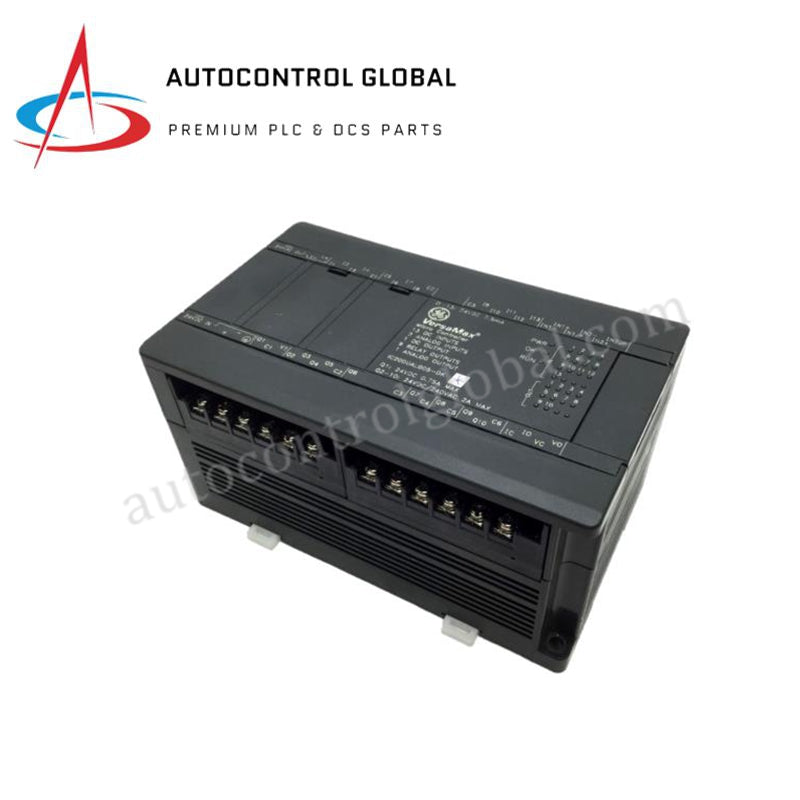

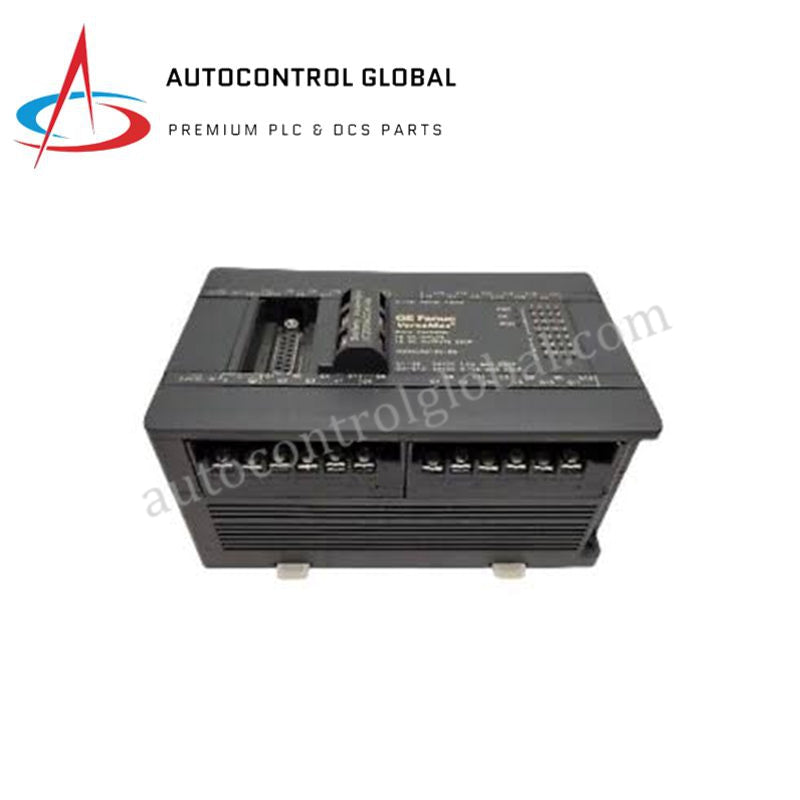

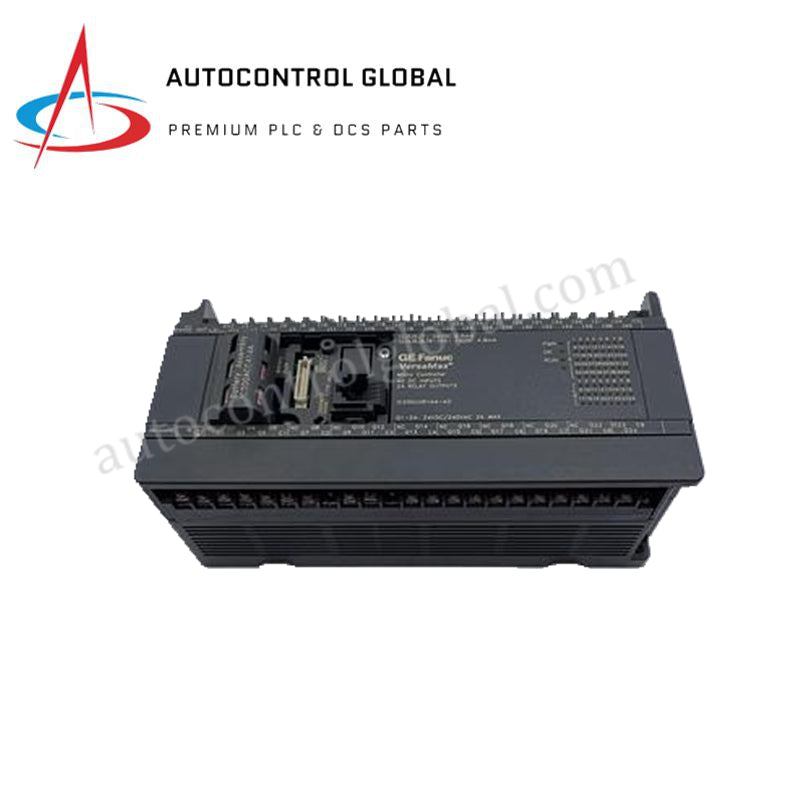

Controlador Micro VersaMax GE Fanuc IC200UDR164

  • Manufacturer: GE Fanuc

  • Part Number: IC200UDR164

  • Condition:New with Original Package

  • Product Type: Microcontroladores

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

Controlador Micro VersaMax GE Fanuc IC200UDR164

Configurado para conmutación discreta de alta densidad y procesamiento lógico en redes de automatización localizadas, el GE Fanuc IC200UDR164 (PLC Micro IC200UDR164) proporciona ejecución física/eléctrica directa.

Especificaciones de hardware

Parámetro Especificación
Modelo IC200UDR164
Marca GE Fanuc / Emerson
Origen Estados Unidos
Peso 2,00 lb (0,91 kg)
Dimensiones Perfil estándar de unidad para riel DIN
Temperatura de funcionamiento De 0 a 60 °C
Consumo de energía 30 VA
Tensión de entrada principal 100-240 VCA (50-60 Hz)
Corriente de irrupción 40 A a 265 VCA, 30 A a 200 VCA
Tiempo de retención 10 ms a 85-100 VCA, 20 ms a 100-265 VCA
E/S integradas totales 64 puntos (configuración máxima de 40 entradas y 24 salidas)
Canales de entrada de CC 16 entradas de CC, 24 VCC nominales (rango de 0-30 VCC)
Lógica y umbrales de entrada Lógica positiva/negativa; activada >= 15 VCC, desactivada <= 5 VCC
Tiempo de respuesta de entrada Configurable de 0,5 a 20 ms
Canales de salida de relé 12 salidas de relé, SPST Forma A (normalmente abiertas)
Carga máxima de conmutación 2 A por punto (5-30 VCC / 5-250 VCA), resistiva
Vida útil mecánica / eléctrica 20.000.000 de operaciones mecánicas; 200.000 operaciones eléctricas a carga nominal
Alimentación auxiliar del sensor 24 VCC, salida máxima de 200 mA
Clasificación de aislamiento 1500 V RMS de campo a lógica; 500 V RMS de grupo de canales a grupo de canales
Clasificación para ubicaciones peligrosas Clase I, Div. 2, grupos A-D

Funciones de control industrial y ejecución determinista

El IC200UDR164 utiliza una arquitectura de bus de placa posterior integrada diseñada para ejecutar ciclos de escaneo con una temporización estrictamente determinista. La ampliación de la densidad de E/S permite añadir sin inconvenientes módulos de expansión locales VersaMax Micro sin comprometer la velocidad de ejecución de la lógica. El aislamiento galvánico entre el campo y la lógica evita que las corrientes de los bucles de tierra afecten al funcionamiento de la CPU, mientras que la compatibilidad del firmware integrado con memoria flash garantiza una ejecución estable de las instrucciones ante perfiles fluctuantes de ruido eléctrico.

Preguntas frecuentes

P: ¿Cuáles son las restricciones relativas a la frecuencia de conmutación de las salidas de relé del IC200UDR164?

A: Los contactos de relé mecánicos tienen una vida útil operativa limitada de aproximadamente 200.000 ciclos con una carga resistiva completa de 2 A. Los ciclos de trabajo de alta frecuencia deben amortiguarse mediante relés de estado sólido de interposición externos para evitar la erosión prematura de los contactos.

P: ¿Se pueden alimentar directamente los sensores de campo desde el hardware del controlador?

A: Sí. La unidad proporciona una salida auxiliar de terminal de 24 VCC con una capacidad nominal de hasta 200 mA. Si el consumo total de corriente de los sensores supera los 200 mA, debe conectarse una fuente de alimentación externa dedicada al circuito de dispositivos de campo.

Directrices de instalación en campo

Monte la unidad firmemente en un riel DIN estándar de 35 mm o directamente en un panel posterior mediante sujetadores rígidos. Verifique que la alimentación de línea (100-240 VCA) esté completamente aislada antes de conectar los cables de alimentación. Mantenga un espacio vertical mínimo de 50 mm alrededor de las ranuras de ventilación para garantizar la disipación del calor. Cablee las E/S de campo utilizando conductores de cobre con una clasificación de al menos 75 °C, asegurándose de que las líneas de alimentación estén físicamente separadas de las líneas de señal para limitar la diafonía inductiva. Conecte la carcasa del sistema a la barra colectora central de tierra de protección (PE) mediante un conductor de baja impedancia.
