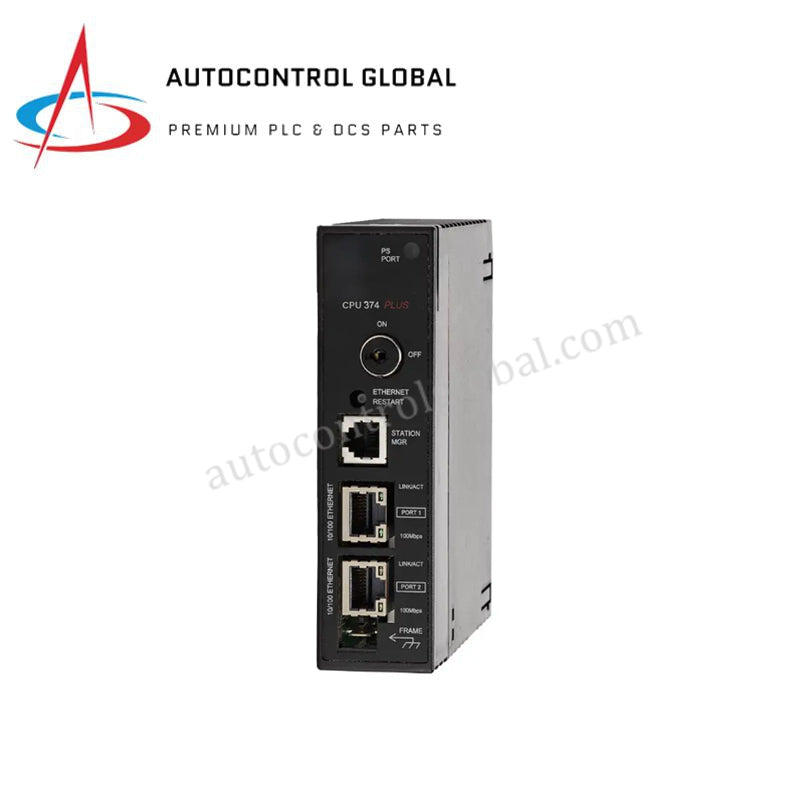

Módulo de CPU GE Fanuc IC693CPU374-E

El GE Fanuc IC693CPU374-E, también catalogado como el IC693CPU374, es un módulo de CPU de una sola ranura que funciona como componente de hardware dedicado para el procesamiento de lógica central y la ejecución de datos a alta velocidad dentro de los sistemas PLC GE Series 90-30. Equipado con un procesador AMD SC520 de 133 MHz, el módulo ejecuta instrucciones booleanas en 0,15 us y gestiona 2.048 puntos de entrada y salida discretos en el backplane local. Las interfaces Ethernet integradas de doble puerto, de 10/100 Mbps, gestionan la determinación directa sin requerir una opción de coprocesador de comunicaciones externo.

Especificaciones del hardware

Parámetro Especificación
Modelo IC693CPU374-E
Marca GE Fanuc
Origen Estados Unidos
Peso 0,5 kg (1,1 lb)
Dimensiones 3,2 cm x 12,7 cm x 12,7 cm
Temperatura de funcionamiento De 0 a 60 grados C
Consumo de energía 7,4 W a 5 VDC
Procesador AMD SC520, 133 MHz
Velocidad de ejecución 0,15 us por instrucción booleana
Memoria de usuario RAM/Flash configurable de 240 KB
Capacidad de E/S discretas 2.048 entradas (%I), 2.048 salidas (%Q)
Memoria de registros (%R) Configurable hasta 32.640 palabras
Puertos Ethernet 2 x 10/100 Mbps (RJ45 con detección automática)
Protocolos del sistema SRTP, Modbus/TCP, EGD
Capacidad del bastidor 1 placa base de CPU + 7 bastidores de expansión

Comunicación mediante bus de backplane y velocidad del firmware

El IC693CPU374-E transfiere datos a través del bus de backplane propietario de la Series 90-30 mediante ciclos de bus sincronizados que mantienen una compatibilidad estrecha del firmware entre chasis antiguos y actualizados. El consumo de energía del backplane requiere 7,4 W directamente de la fuente de alimentación de alta capacidad (como la IC693PWR330 o la IC693PWR331) para mantener las rutinas del procesador junto con la conmutación Ethernet de doble puerto. La pila Ethernet integrada utiliza aceleración de hardware interna para procesar simultáneamente paquetes de Ethernet Global Data (EGD) y Modbus/TCP sin degradar los intervalos de exploración de E/S del backplane ni retrasar las actualizaciones de asignación de memoria en el banco de memoria configurable de 240 KB.

Preguntas frecuentes

Q: ¿Cómo gestiona el IC693CPU374-E la retención de memoria durante una pérdida de alimentación del sistema?

A: El módulo utiliza una batería de litio alojada en la caja del backplane de la CPU para alimentar la RAM volátil. En condiciones de campo estándar, esta batería mantiene el estado de la memoria durante aproximadamente 1,5 meses; la instalación de una batería externa opcional IC693ACC302 amplía el tiempo de retención hasta 15 meses.

Q: ¿Se pueden configurar los dos puertos Ethernet del IC693CPU374-E con direcciones IP distintas?

A: No, los dos puertos RJ45 están conectados a un switch interno no gestionado. Comparten una única dirección MAC y una única dirección IP, y funcionan como un concentrador de paso de dos puertos para facilitar topologías de red en cadena sin hardware de red externo.

Q: ¿Hay puertos serie físicos en el panel frontal del IC693CPU374-E?

A: No, el IC693CPU374-E elimina los puertos serie físicos RS-232/RS-485 del panel frontal. Todas las comunicaciones y rutinas de programación se ejecutan mediante las interfaces Ethernet integradas usando los protocolos Ethernet SRTP o Modbus/TCP.

Directrices de instalación en campo

Asegúrese de retirar toda la alimentación del sistema de la placa base Series 90-30 antes de insertar o colocar el módulo IC693CPU374-E en la ranura 1. Fije el pestillo de montaje situado en la parte superior e inferior del bastidor para mantener alineado el conector del backplane y evitar contactos intermitentes del bus durante operaciones con alta vibración. Conecte los cables de la batería de respaldo de la RAM al conector del backplane de la CPU antes de activar el módulo principal de alimentación.

Utilice cables Ethernet de par trenzado apantallado (STP) de categoría 5e o categoría 6 hasta los conectores RJ45 frontales, manteniendo las líneas de señal alejadas de los cables de motores de CA de alta tensión y de las salidas de los variadores de frecuencia. Asegúrese de que el terminal de puesta a tierra de la placa base esté conectado directamente a una barra de tierra de baja impedancia mediante un conductor de cobre de calibre 14 AWG o superior para mitigar las interferencias de ruido de alta frecuencia en los canales lógicos Ethernet.
