GE Fanuc Mark VI | IS210AEDBH4AGD | Tarjeta de interfaz de puente

Descripción general

La IS210AEDBH4AGD es una tarjeta de interfaz de puente para el sistema GE Mark VI, utilizada para gestionar turbinas de gas y vapor. Incluye una interfaz HMI/operador integrada para un monitoreo y control efectivo del sistema.

Especificaciones

Conectores:

• Conector de cable en ángulo recto: 574 9771-1 1301
• Dos conectores de cabezal: 6 o 4 posiciones, dos pines verticales
• Nueve conectores macho de clavija vertical: de 6 a 10 clavijas
• Cuatro enchufes: 3 posiciones cada uno

Componentes:

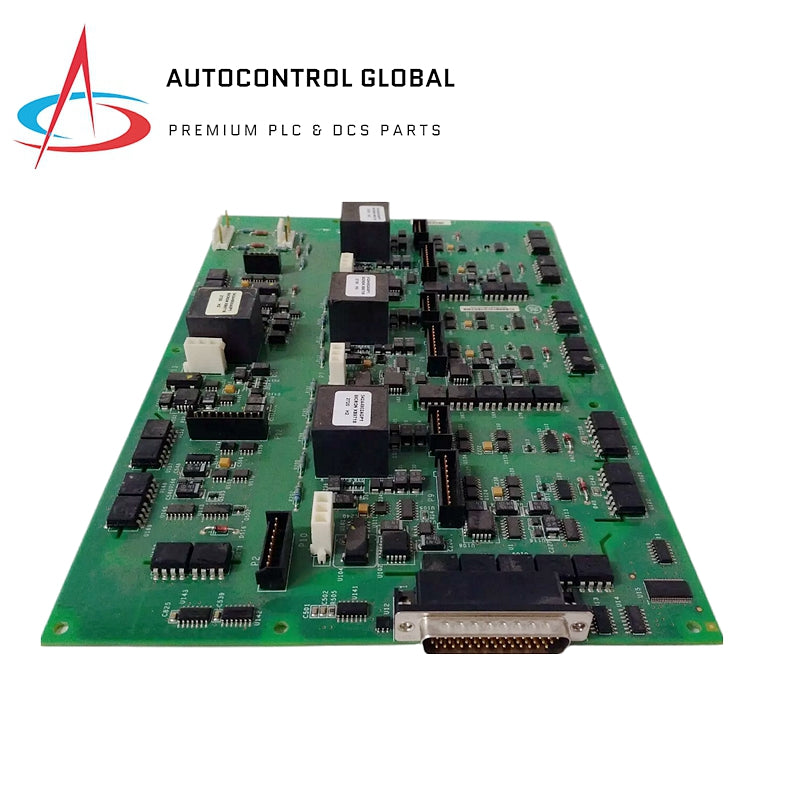

• Superficie frontal: Condensadores, resistencias, diodos, transistores, 20 resistencias de película metálica, 4 transformadores Bicron (B9178, 5 KVAC Hipot, frecuencia de conmutación de 10 KHz a 500 KHz)

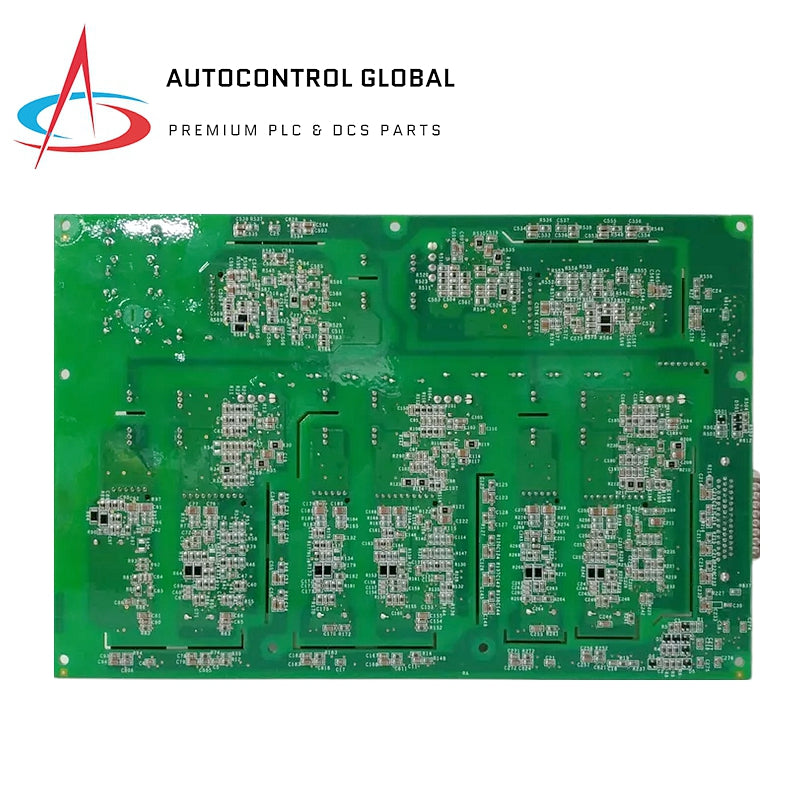

• Superficie posterior: Condensadores, resistencias, diodos y transistores
• Circuitos integrados: más de 175 chips, incluidos chips oscilantes y de solo lectura

Aplicaciones

• Integración del sistema: Ideal para los sistemas de control de turbinas Mark VI de GE.
• Confiabilidad: Cumple con las clasificaciones BIL de alta confiabilidad para el control y monitoreo de turbinas.

Especificaciones físicas

Características del tablero:

• Perforado en nueve lugares
• Superficie con ranuras pobladas por componentes.
