GE Fanuc RX3i IC693CHS393 | Placa base serial de alta velocidad
Manufacturer: GE Fanuc
-
Part Number: IC693CHS393
Condition：New with Original Package
Product Type: Placas base para PLC
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Descripción del Producto

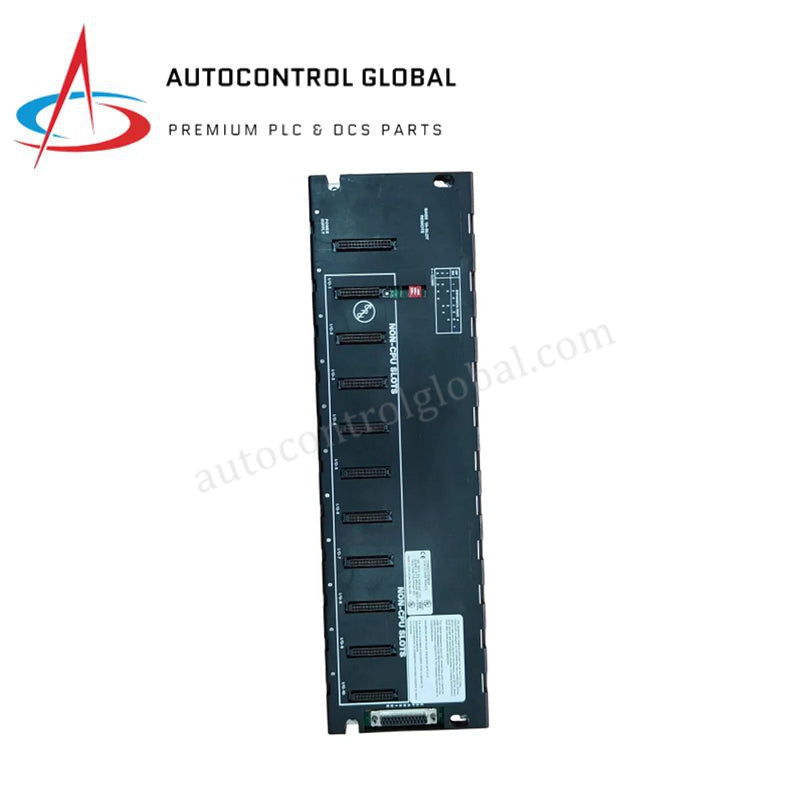

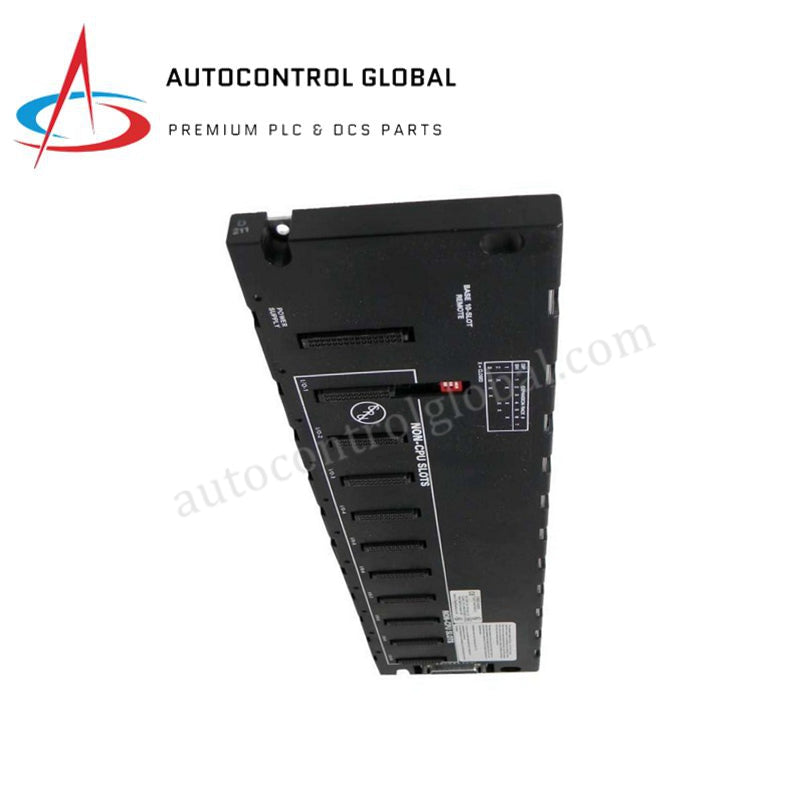

La GE Fanuc IC693CHS393 funciona como una base de expansión remota de alta capacidad con 10 ranuras para las arquitecturas de control Series 90-30 y PACSystems RX3i . Esta unidad original 100% Nueva permite a los ingenieros ampliar las capacidades de E/S hasta 700 pies (213 metros) desde la base de la CPU. Proporciona la estructura física y eléctrica esencial para montar hasta diez módulos, incluyendo una fuente de alimentación y nueve módulos de E/S u opciones. Diseñada para control distribuido, la IC693CHS393 utiliza un bus serial de alta velocidad para mantener un intercambio de datos determinista en entornos de automatización industrial y procesos a gran escala.
Especificaciones Técnicas
| Característica | Detalles Técnicos |
| Número de Modelo | IC693CHS393 |
| Tipo de Módulo | Base de Expansión Remota |
| Número de Ranuras | 10 Ranuras (1 Fuente de Alimentación, 9 Ranuras de E/S u Opciones) |
| Distancia de Expansión | Hasta 700 pies (213 metros) |
| Soporte de Backplane | Serial de Alta Velocidad (Sin soporte PCI) |
| Consumo Interno de Energía | 460 mA @ 5 VDC |
| Dimensiones (L x A x H) | 14.2 cm x 44.3 cm x 13 cm |
| Soporte para Intercambio en Caliente | No (Estándar para Racks Seriales 90-30) |
| Entorno de Operación | Grado Industrial / Estado de Ciclo de Vida Maduro |
| Peso | 1.1 kg |
Ventajas de Ingeniería
-
Topología Distribuida Extendida: La IC693CHS393 permite la ubicación de E/S cerca de los dispositivos de campo mientras la CPU permanece en una sala de control protegida. Esta capacidad soporta cables de hasta 700 pies, reduciendo significativamente los costos y la mano de obra del cableado de campo.
-
Alojamiento de E/S de Alta Densidad: Con 10 ranuras disponibles, esta base acomoda grandes grupos de módulos digitales, analógicos y de comunicación especializada. Maximiza la eficiencia del espacio en el gabinete al consolidar múltiples puntos de E/S en un solo chasis robusto.
-
Comunicación Serial Optimizada: El backplane integrado soporta transferencia de datos serial de alta velocidad. Esto asegura que las señales remotas lleguen al procesador central con mínima latencia, manteniendo los estándares de rendimiento requeridos para el control de máquinas de alta velocidad.
-
Construcción Industrial Rígida: GE Fanuc diseñó esta base para soportar las vibraciones y tensiones térmicas de industrias de procesos exigentes. El mecanismo seguro de montaje de módulos previene problemas de conectividad intermitente causados por impactos mecánicos en entornos industriales pesados.
-
Compatibilidad Universal 90-30/RX3i: Este chasis acepta módulos estándar de E/S Series 90-30, proporcionando una ruta estable de expansión para sistemas heredados y configuraciones RX3i más recientes que utilizan E/S remota serial.
Preguntas Frecuentes
-
¿El IC693CHS393 soporta módulos RX3i basados en PCI?
No. Esta base soporta únicamente comunicación serial de alta velocidad. No proporciona el bus PCI requerido para ciertos módulos avanzados RX3i. Asegúrese de que la selección de su módulo coincida con la especificación del backplane serial.
-
¿Qué cable debo usar para la expansión de 700 pies?
Debe usar los cables de expansión blindados aprobados por GE Fanuc para conectar la IC693CHS393 con la base de la CPU. El blindaje y la conexión a tierra adecuados son obligatorios para garantizar la integridad de los datos a largas distancias.
-
¿Puedo intercambiar módulos en caliente en esta base?
La IC693CHS393 no soporta intercambio en caliente. Debe apagar la base antes de retirar o insertar cualquier módulo para evitar daños eléctricos en el backplane o en las tarjetas de E/S.
