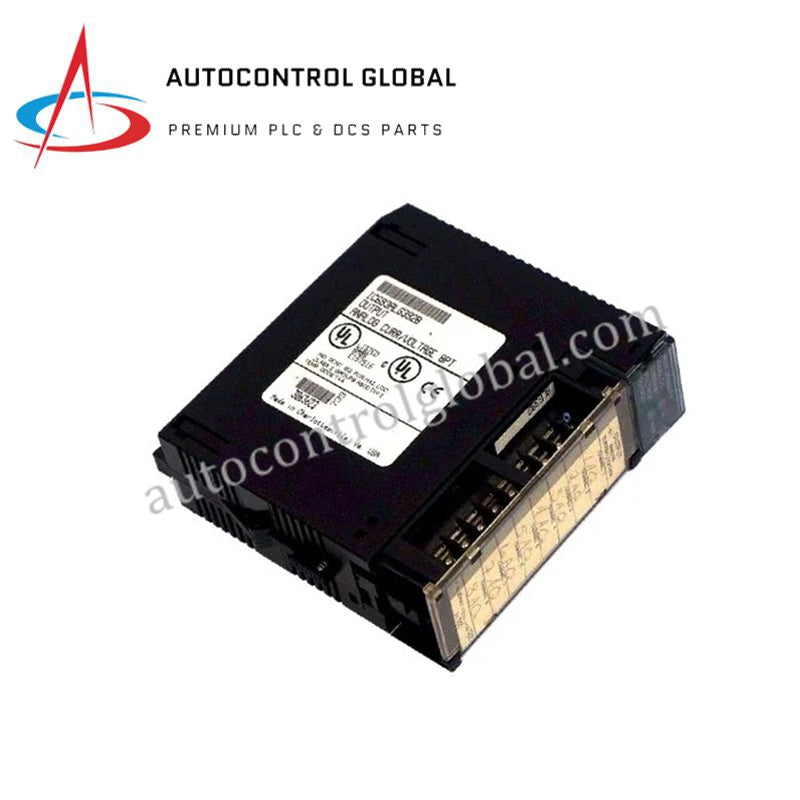

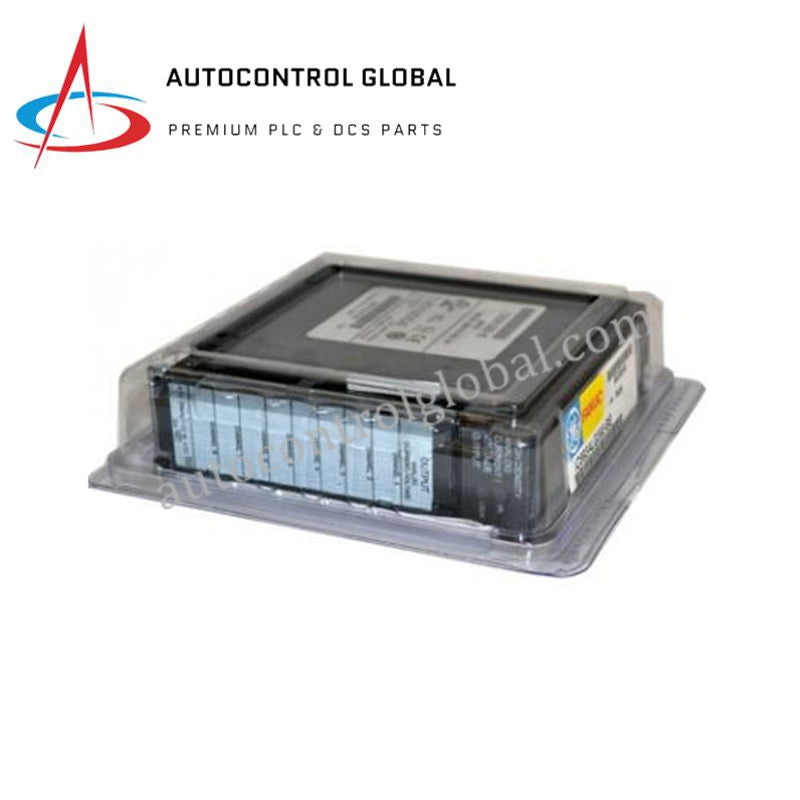

Módulo de Salida Analógica GE IC693ALG392-BD para PLC Serie 90-30

Descripción del Producto

El IC693ALG392-BD es un Módulo de Salida Analógica de alta precisión desarrollado por GE Fanuc para la plataforma PLC Serie 90-30. Proporciona cuatro canales de salida analógica independientes capaces de suministrar señales de voltaje o corriente, permitiendo un control preciso de dispositivos de campo como actuadores, válvulas de control, variadores de velocidad y indicadores de proceso.

Diseñado para operación industrial continua, el IC693ALG392-BD combina resolución de 12 bits, aislamiento canal a backplane y diagnóstico a bordo para asegurar una generación estable y repetible de señales analógicas en entornos de automatización exigentes.

Descripción Funcional

El IC693ALG392-BD convierte valores de control digitales de la CPU del PLC en salidas analógicas de voltaje o corriente. Cada canal puede configurarse individualmente para operación de 0–10 VCC o 4–20 mA mediante el software de configuración del PLC, proporcionando flexibilidad en sistemas de control de señales mixtas.

El aislamiento eléctrico protege el backplane del PLC de perturbaciones del cableado de campo, mientras que los indicadores LED en el panel frontal ofrecen retroalimentación visual inmediata sobre el estado de alimentación y fallos del módulo. El módulo ocupa una sola ranura en la base Serie 90-30 y toma alimentación lógica y auxiliar del sistema PLC.

Especificaciones Técnicas

• Modelo: IC693ALG392-BD

• Fabricante: GE Fanuc (General Electric)

• Plataforma PLC: Serie 90-30

• Tipo de Producto: Módulo de Salida Analógica

• Número de Salidas: 4 canales analógicos independientes

• Tipos de Señal de Salida:

• Voltaje: 0–10 VCC

• Corriente: 4–20 mA

• Resolución: 12 bits (4096 pasos)

• Precisión: ±0.1% de escala completa, típico

• Resistencia de Carga:

• Modo voltaje: ≥ 250 Ω

• Modo corriente: 0–750 Ω

• Aislamiento: Aislamiento canal a backplane del PLC

• Diagnósticos: LEDs de estado y fallo del módulo

• Requisitos de Alimentación:

• +5 VCC desde el backplane del PLC, aprox. 60 mA

• Fuente auxiliar de +24 VCC, aprox. 300 mA típico

• Temperatura de Operación: 0 °C a +60 °C

• Temperatura de Almacenamiento: –40 °C a +85 °C

• Humedad: 5–95% sin condensación

• Montaje: Montaje en rack, base Serie 90-30 de una ranura

• Dimensiones: 120 × 40 × 130 mm

• Peso: 0.45 kg

• Certificaciones: CE, UL, CSA

• Condición: Nuevo
