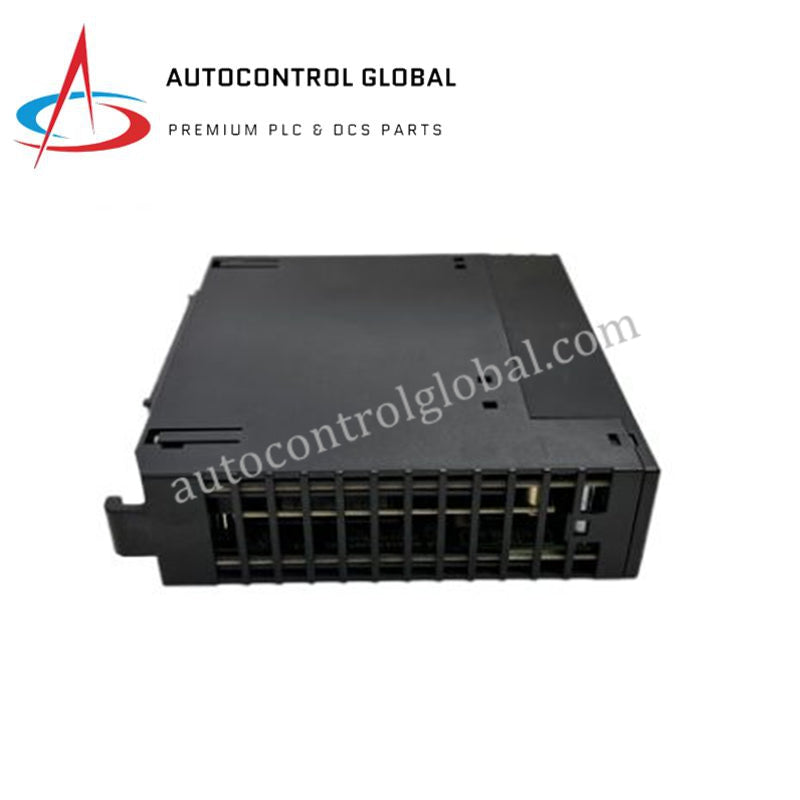

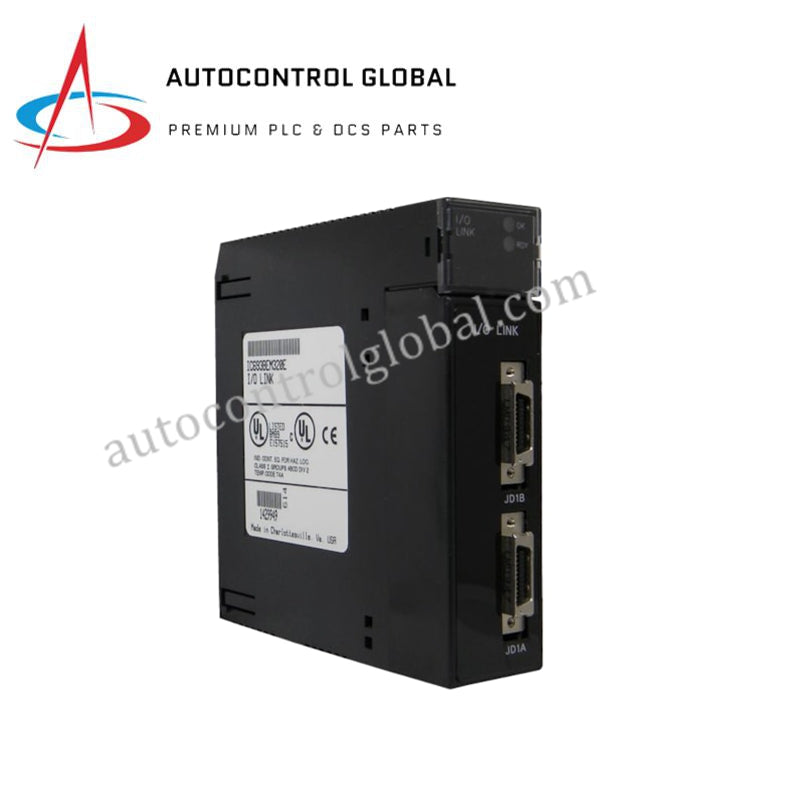

Módulo de interfaz de enlace I/O esclavo GE IC693BEM320 Serie 90/30
Manufacturer: GE Fanuc
-
Part Number: IC693BEM320
Condition：New with Original Package
Product Type: Módulo de Interfaz I/O LINK (Esclavo
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Descripción del Producto
El IC693BEM320 es un Módulo de Interfaz I/O Link solo esclavo para los sistemas PLC GE Fanuc Series 90‑30 y 90‑70. Permite la comunicación serial de alta velocidad entre PLCs y hasta 64 puntos de I/O utilizando el protocolo propietario I/O LINK de GE Fanuc. Diseñado para control distribuido e integración CNC, este módulo asegura un intercambio de datos confiable en entornos exigentes de automatización industrial.
El IC693BEM320 soporta cableado flexible a través de puertos seriales duales (RS-485 y RS-422), capacidades de I/O seleccionables mediante jumpers (32 o 64 puntos) y diagnósticos robustos con indicadores LED para una rápida verificación del estado. Su diseño compacto permite una fácil integración en racks estándar de PLC Series 90‑30.
Descripción Funcional
Configurado estrictamente como un dispositivo esclavo, el IC693BEM320 permite que un PLC actúe como estación remota de I/O para controladores maestros, transmitiendo datos de I/O a sistemas CNC Fanuc o PLCs Series 90‑70. Se pueden conectar múltiples módulos en red, soportando hasta 16 esclavos por maestro. El aislamiento eléctrico entre el bus del módulo y el backplane del PLC garantiza la integridad de la señal, mientras que el módulo toma 5 VDC directamente del backplane del PLC.
Los indicadores LED proporcionan retroalimentación visual sobre la alimentación del módulo y su estado operativo. La configuración del modo y capacidad de I/O se realiza mediante ajustes internos de jumpers bajo la cubierta frontal.
Especificaciones Técnicas
| Parámetro | Detalles |
|---|---|
| Número de Modelo | IC693BEM320 |
| Fabricante | GE Fanuc |
| Tipo de Producto | Módulo de Interfaz I/O LINK (Esclavo) |
| Compatibilidad del Sistema | Series 90‑30 PLC, Fanuc CNC, Series 90‑70 PLC |
| Función | Interfaz esclava para Fanuc I/O LINK |
| Capacidad de I/O | Configurable para 32 o 64 puntos |
| Puertos de Comunicación | 2 puertos seriales (RS-485 y RS-422) |
| Tipo de Red | Protocolo propietario Fanuc I/O LINK |
| Máximo de Esclavos Soportados | Hasta 16 por PLC maestro |
| Velocidad de Datos | 153.6 kbps típico, serial de alta velocidad |
| Diagnósticos | 2 LEDs (Encendido, Módulo OK/Activo) |
| Configuración | Ajustes de jumper dentro de la cubierta frontal para modo de I/O |
| Temperatura de Operación | 0 °C a +60 °C |
| Temperatura de Almacenamiento | –40 °C a +85 °C |
| Humedad | 5–95% sin condensación |
| Montaje | Ranura estándar para rack de PLC Series 90‑30 |
| Aislamiento | Aislamiento eléctrico entre bus y backplane |
| Dimensiones | 100 × 80 × 20 mm |
| Peso | 0.95 lbs |
| Certificaciones | Certificado CE, UL, CSA |
Características Clave
-
Operación solo esclava para redes Fanuc I/O LINK
-
Configuración de 32 o 64 puntos de I/O según requisitos del sistema
-
Puertos seriales duales (RS-485/RS-422) para cableado flexible y expansión de red
-
Diagnósticos LED para rápida verificación del estado operativo
-
Diseño compacto y modular compatible con racks de PLC Series 90‑30
-
Fiabilidad industrial con amplio rango de temperatura de operación
-
Soporta aplicaciones de control distribuido e integración CNC
