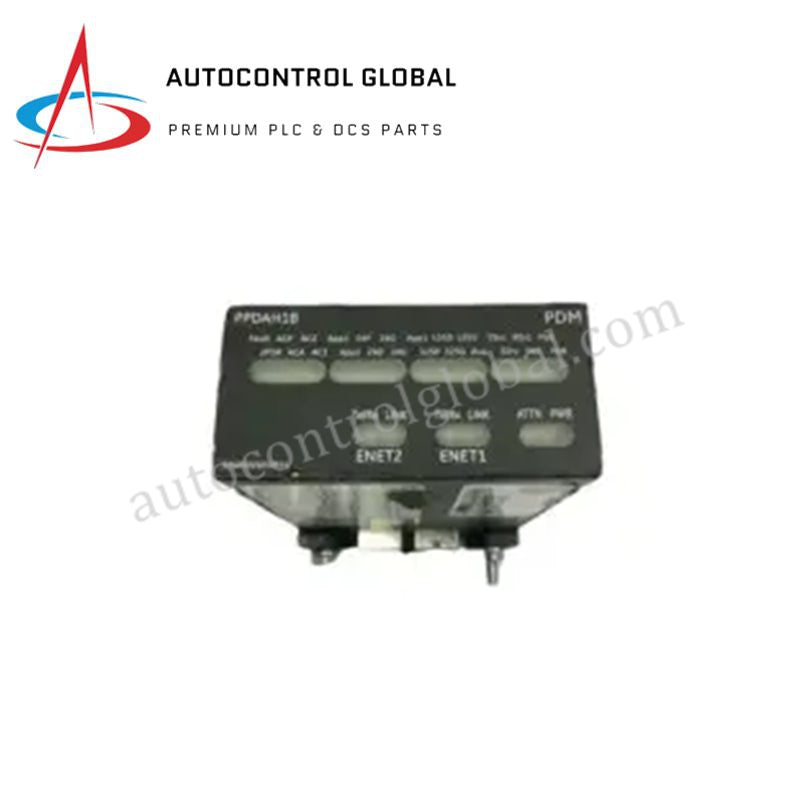

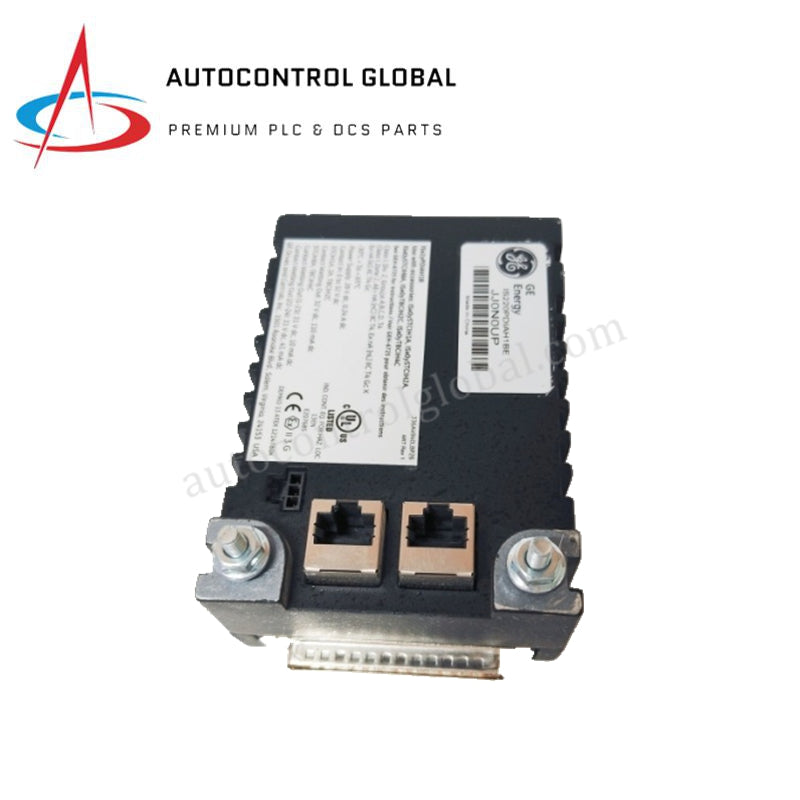

GE IS220PPDAH1B | Distribución de Energía PPDA de Alta Fiabilidad

Descripción del Producto

El GE IS200PPDAH1B (PPDA) funciona como un Ensamblaje de Distribución de Energía de Pack especializado dentro de la plataforma de control de turbinas Mark VIe . Este módulo basado en BPPC (Controlador de Planta de Energía Baseboard) gestiona la distribución de energía regulada de 28V DC a varios packs de E/S y placas de control en todo el gabinete. Más allá de la simple entrega de energía, el PPDA proporciona una Retroalimentación de Distribución de Energía y diagnósticos críticos, permitiendo que el sistema Mark VIe monitoree en tiempo real la salud del bus de energía DC. Este pack se monta directamente en las placas terminales JPDM, JPDC o JPDS, sirviendo como un enlace vital para mantener el tiempo de actividad del sistema y proteger la electrónica de control sensible.

Condición: 100% Nuevo Original.

Especificaciones Técnicas

El IS220PPDAH1B utiliza circuitos de gestión de energía de alto rendimiento para asegurar una entrega de voltaje limpia y un reporte diagnóstico completo.

Ventajas de Ingeniería

• Diagnósticos de Energía Integrados: A diferencia de las placas de distribución pasivas, el pack PPDA incluye hardware de monitoreo activo. Transmite retroalimentación en tiempo real sobre niveles de voltaje y consumo de corriente al controlador Mark VIe, permitiendo mantenimiento predictivo al identificar degradación de energía antes de que ocurra una falla de hardware.

• Arquitectura de Montaje Flexible: El módulo cuenta con una interfaz estandarizada que permite el montaje directo en las placas terminales JPDM, JPDC o JPDS . Esta versatilidad simplifica el diseño del gabinete y permite a los ingenieros desplegar el mismo pack de distribución de energía en diferentes configuraciones de rack.

• Confiabilidad Basada en BPPC: La arquitectura BPPC (Controlador de Planta de Energía Baseboard) asegura procesamiento de datos a alta velocidad para diagnósticos internos. Este procesador maneja la lógica de protección localizada, permitiendo que el pack apague ramas individuales con fallas sin esperar una orden del controlador principal.

• Aislamiento Eléctrico Robusto: El IS220PPDAH1B proporciona una barrera segura entre la fuente principal de energía y la lógica sensible del pack de E/S. Este aislamiento neutraliza los bucles de tierra y protege la red de control del ruido de alta frecuencia generado por ambientes industriales de turbinas.

• Gestión Térmica Mejorada: El diseño de alta densidad del pack incorpora rutas eficientes de disipación de calor. Esto permite que el módulo opere continuamente a 60°C en gabinetes Mark VIe completamente poblados sin reducir la potencia de salida ni comprometer la precisión diagnóstica.

Preguntas Frecuentes

P: ¿Qué indican "H1B" y "REV C" para este pack?

R: "H1B" se refiere a la revisión funcional y versión del diseño gráfico. REV C indica una iteración específica de hardware que a menudo incluye mejoras a nivel de componentes para una mejor confiabilidad a largo plazo. Siempre asegúrese de que el nivel de revisión coincida con los requisitos de su sistema para mantener características idénticas de temporización y diagnóstico en conjuntos redundantes.

P: ¿Se puede cambiar este pack en caliente durante la operación de la turbina?

R: Aunque la arquitectura Mark VIe soporta muchos packs de E/S intercambiables en caliente, retirar un pack PPDA desconectará la energía a los packs de E/S conectados a su placa terminal asociada. En un sistema TMR (Triple Modular Redundante), puede reemplazar un solo pack PPDA sin que la unidad se detenga, siempre que las otras dos ramas permanezcan operativas.

P: ¿Cuál es la diferencia entre este y una placa JPDD estándar?

R: La JPDD es una placa terminal pasiva usada para distribución física. El IS220PPDAH1B (PPDA) es un pack activo de E/S que se monta sobre la placa terminal para proporcionar monitoreo inteligente, retroalimentación diagnóstica y protección regulada para las ramas de energía.

P: ¿Cómo debo abordar una "Alarma Diagnóstica PDM" relacionada con este módulo?

R: Las alarmas diagnósticas suelen activarse si el voltaje de entrada cae por debajo del umbral de 28VDC o si el pack detecta una discrepancia interna de hardware. Use el software Mark VIe ToolboxST para identificar el código diagnóstico específico, luego verifique la energía de entrada en los puntos terminales JPDM/JPDC.
