GE Mark VI IS200TRTDH1C Placa Terminal PCB RTD de 12 Canales

Descripción del Producto

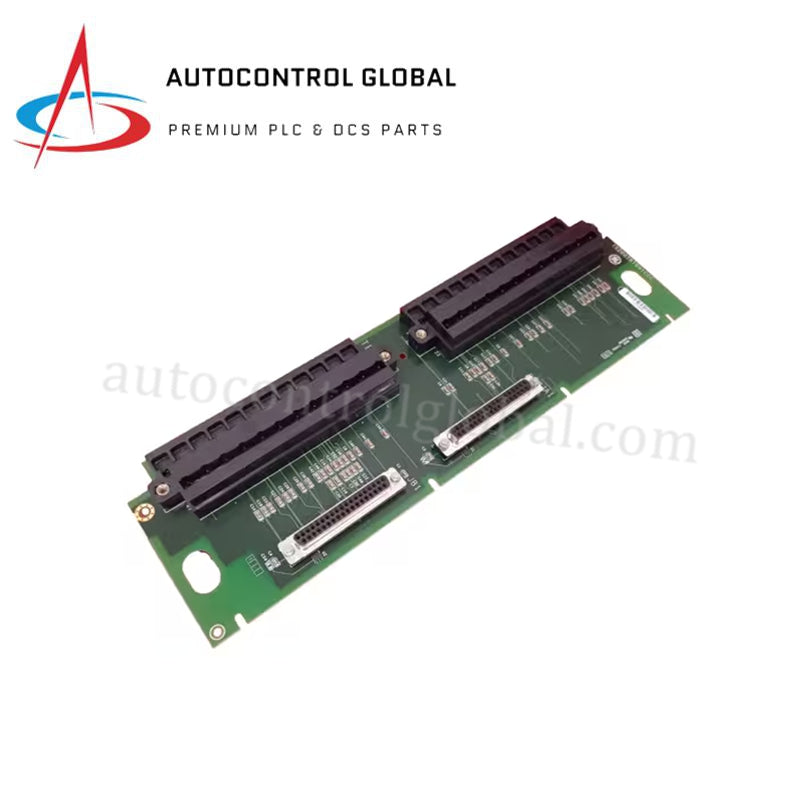

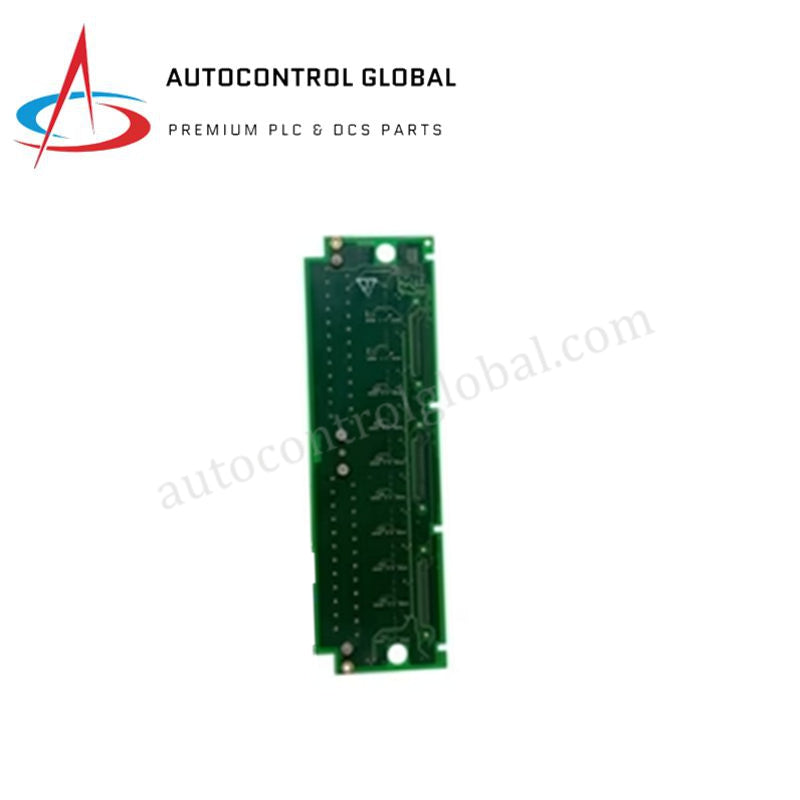

El IS200TRTDH1C es una placa terminal de entrada para detectores de temperatura por resistencia (RTD) de alta precisión (TRTD) diseñada para el sistema de control General Electric Speedtronic Mark VI. Este módulo sirve como la interfaz física principal para monitorear las temperaturas de la turbina y equipos auxiliares. Al convertir los valores de resistencia de los sensores instalados en campo en datos digitales de temperatura, el IS200TRTDH1C proporciona al controlador telemetría vital para la protección térmica y la optimización de la combustión.

Diseñado para entornos industriales de alta confiabilidad, el IS200TRTDH1C cuenta con 12 canales de entradas aisladas. La placa utiliza una fuente de excitación de corriente constante de bajo nivel para minimizar el auto calentamiento de los elementos RTD, asegurando una precisión de medición superior de ±0.25% en toda la escala operativa. Esta revisión está optimizada para la inmunidad al ruido, incorporando una relación de rechazo de modo común (CMRR) de 100 dB para proteger la integridad de la señal en los ambientes eléctricamente "ruidosos" típicos de las instalaciones de generación de energía.

Especificaciones Técnicas

• Número de Modelo: IS200TRTDH1C

• Plataforma del Sistema: GE Mark VI Speedtronic

• Acrónimo Funcional: TRTD (Placa Terminal de Entrada RTD)

• Capacidad de Entrada: 12 Canales RTD

• Tipos de RTD Soportados: Pt100 (Platino 100 Ω), Níquel, Cobre (Configurable por software)

• Rango de Medición: 0–500 Ω

• Fuente de Excitación: Corriente constante de bajo nivel para detección precisa

• Tasa de Muestreo de Datos: 10 Hz por canal

• Precisión del Sistema: ±0.25% de la escala completa (ambiente 0–70 °C)

• Clasificación de Aislamiento: 500 VDC (entre canales y canal a tierra)

• Rechazo de Ruido: ≥100 dB @ 50/60 Hz (CMRR)

• Conectores Físicos: Bloques terminales de tornillo de alta resistencia

• Temperatura de Operación: -20 °C a +60 °C (-4 °F a 140 °F)

• Temperatura de Almacenamiento: -40 °C a +85 °C

• Dimensiones de la Placa: 170 mm × 90 mm

• Peso: 0.38 kg (neto)

• Conformidad Estándar: IEC 61326-1 EMC Industrial

Aplicación y Estrategia del Sistema

El IS200TRTDH1C es esencial para monitorear temperaturas no relacionadas con la combustión, como las temperaturas del metal de los rodamientos, temperaturas del aceite lubricante y el calor en los devanados del estator del generador. En una arquitectura estándar Mark VI, la placa se conecta directamente a los sensores de campo y se comunica con una tarjeta procesadora de la serie V (como la VRTD) mediante cableado de alta densidad. Esta configuración soporta tanto configuraciones Simplex como de Redundancia Modular Triple (TMR), permitiendo un monitoreo de temperatura de alta disponibilidad donde los datos de los sensores son votados por tres núcleos de control separados.

Preguntas Frecuentes

¿El IS200TRTDH1C soporta configuraciones RTD de 3 y 4 hilos?Sí, el IS200TRTDH1C está diseñado para acomodar tanto RTD de 3 hilos como de 4 hilos. Se recomienda altamente usar conexiones de 3 o 4 hilos en aplicaciones de turbinas para compensar la resistencia del cable de conexión y asegurar la máxima precisión en largas distancias de cableado.

¿Puedo mezclar diferentes tipos de RTD en la misma placa?Aunque el hardware soporta múltiples tipos (Pt, Ni, Cu), la configuración por software en GE Toolbox o ToolboxST define la curva de linealización para la placa. Generalmente, es práctica estándar usar tipos de sensores consistentes en una sola placa para facilitar la calibración y la gestión de la configuración.
