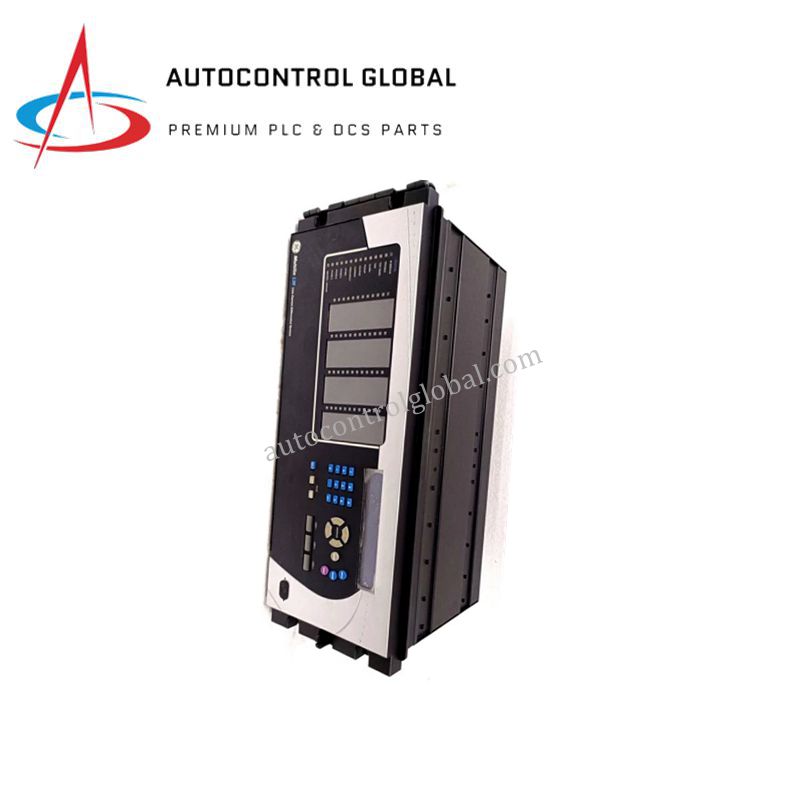

Relé de Protección Diferencial de Bus GE Multilin B90-B9M-15C

Descripción del Producto

El B90-B9M-15C es un relé de protección diferencial de barra de la serie B90 de GE Multilin diseñado para la protección rápida y segura de sistemas de barras colectoras de media, alta y extra alta tensión. Como parte de la Familia UR, combina protección diferencial de barra de baja impedancia con lógica integrada de falla de interruptor, soportando esquemas de barras colectoras simples y altamente complejos de múltiples secciones.

El B90-B9M-15C está diseñado para arquitecturas de protección centralizadas y puede operar como un relé independiente o como parte de un sistema de múltiples relés. Proporciona despeje de fallas en menos de un ciclo con un tiempo típico de disparo de 0.75 ciclos, minimizando el impacto de la falla y mejorando la estabilidad general del sistema.

Descripción Funcional

El B90-B9M-15C utiliza algoritmos diferenciales de baja impedancia para detectar fallas internas en la barra colectora con alta sensibilidad y seguridad. El relé soporta hasta 24 alimentadores y múltiples zonas diferenciales por fase, permitiendo una configuración flexible para barras colectoras de una, dos o múltiples secciones.

La detección avanzada de saturación de transformadores de corriente garantiza una operación estable durante fallas externas, incluso con transformadores de corriente fuertemente saturados. La protección integrada contra falla de interruptor permite la aislación coordinada de interruptores fallidos, reduciendo la escalada de fallas y daños al sistema.

El relé soporta la automatización moderna de subestaciones mediante IEC 61850 y otros protocolos de comunicación estándar de la industria, haciéndolo adecuado tanto para instalaciones nuevas como para proyectos de modernización.

Especificaciones Técnicas

• Modelo / Número de Parte: B90-B9M-15C

• Fabricante: GE Multilin (GE Vernova Grid Solutions)

• Tipo de Producto: Relé de Protección Diferencial de Barra

• Principio de Protección: Diferencial de barra de baja impedancia

• Tiempo de Disparo: 0.75 ciclos (subciclo)

• Zonas Diferenciales: Hasta 6 zonas por fase

• Capacidad de Alimentadores: Hasta 24 alimentadores

• Protección contra Falla de Interruptor: Integrada

• Detección de Saturación de TC: Opera con tan solo 2 ms de corriente sin saturación

• Registro de Eventos y Perturbaciones: Captura de forma de onda de alta resolución

• Autodiagnóstico: Monitoreo continuo de hardware y software

• Protocolos de Comunicación: IEC 61850, Modbus, DNP3, IEEE C37.94

• Temperatura de Operación: –40 °C a +85 °C

• Montaje: Chasis de relé montado en rack

• Peso: 5 kg
