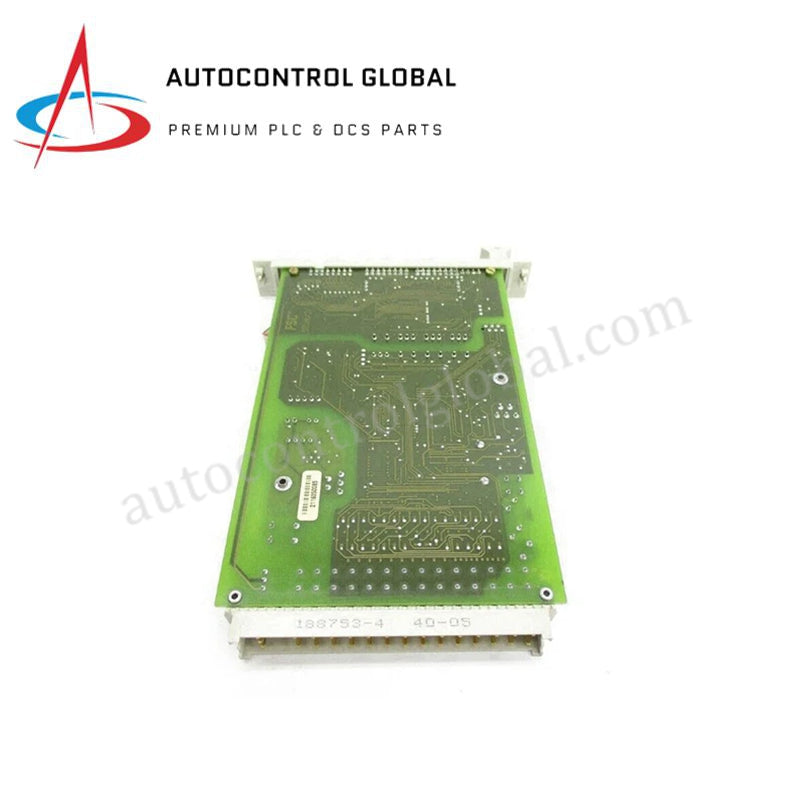

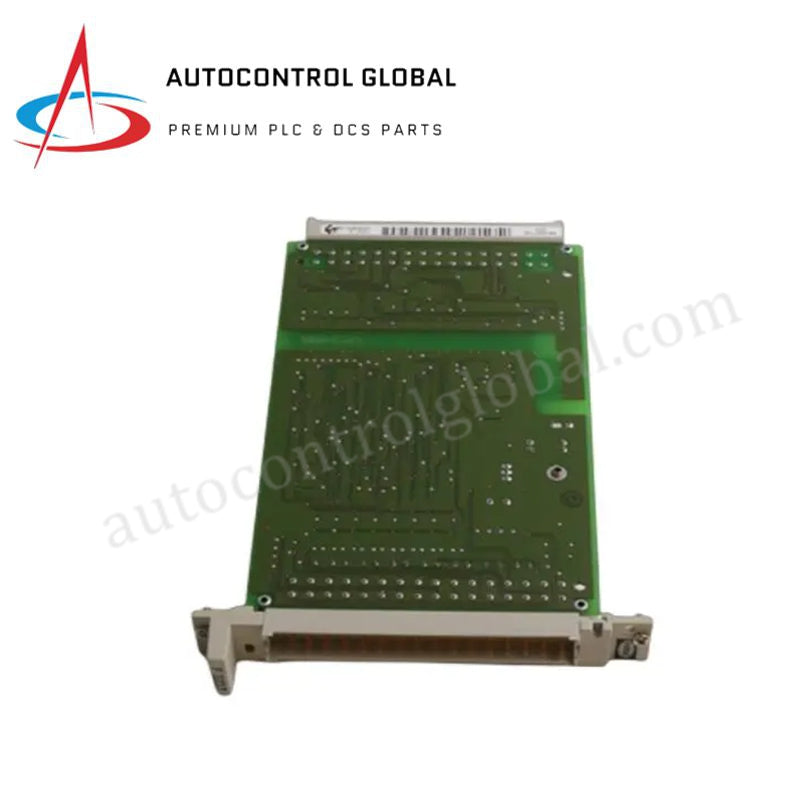

Honeywell 10216/2/1 FSC Módulo de Salida Digital de 4 Canales a Prueba de Fallos

Descripción del Producto

El 10216/2/1 (10216/2/1) es un módulo de salida digital de alta integridad y a prueba de fallos diseñado para el sistema Honeywell Fail Safe Control (FSC). Este módulo supervisado en bucle está específicamente diseñado para aplicaciones críticas de seguridad de 24 Vcc, ofreciendo cuatro canales de salida independientes con una robusta capacidad de corriente de 1 A por canal. Es un componente fundamental para sistemas instrumentados de seguridad (SIS) que requieren desenergización determinista durante condiciones de falla.

El 10216/2/1 (10216/2/1) incorpora detección integrada de sobrecarga y protección contra cortocircuitos, asegurando la longevidad tanto del módulo como de los dispositivos de campo conectados. Con sus capacidades de supervisión en bucle, el módulo puede detectar problemas en el lado de campo como circuitos abiertos o líneas en cortocircuito, reportando diagnósticos directamente al procesador FSC. Este módulo cuenta con certificación mundial de TÜV, CE y UL para su uso en entornos críticos como sistemas de Parada de Emergencia (ESD) y de Detección de Incendios y Gases (F&G).

Especificaciones Técnicas Detalladas

Los siguientes parámetros técnicos describen las características eléctricas y físicas del 10216/2/1:

• Fabricante: Honeywell

• Número de Modelo: 10216/2/1

• Tipo de Producto: Módulo de Salida Digital Supervisado en Bucle a Prueba de Fallos

• Número de Canales: 4 Canales

• Tipo de Salida: Fuente de estado sólido de 24 Vcc (a prueba de cortocircuitos)

• Corriente Máxima por Canal: 1 A

• Carga Máxima Total del Módulo: 3.6 A

• Inductancia Máxima de Carga: 0.5 H

• Capacidad Máxima de Carga: 1 µF

• Caída de Voltaje a 1 A: < 1.3 V

• Caída de Voltaje en Detección de Corriente: < 1 V a 1 A

• Corriente de Fuga en Estado Apagado: < 0.1 mA

• Umbral de Detección de Sobrecarga: > 10 Ohm

• Requisitos de Alimentación (5 Vcc): 15 mA

• Requisitos de Alimentación (Interna 24 Vcc): 50 mA

• Requisitos de Alimentación (Externa 24 Vcc): 15 mA (en reposo)

• Corriente de Entrada del Vigilante (WDG): 4 mA

• Requisitos de Espacio: 4 TE de ancho, 3 HE de alto (4 HP, 3U)

• Código Mecánico de Seguridad: Agujeros A13, C9 (Pasadores del bastidor A13, C9)

• Aprobaciones de Seguridad: CE, TÜV, UL

• Requisito de Software: Versión ≥ 3.00
