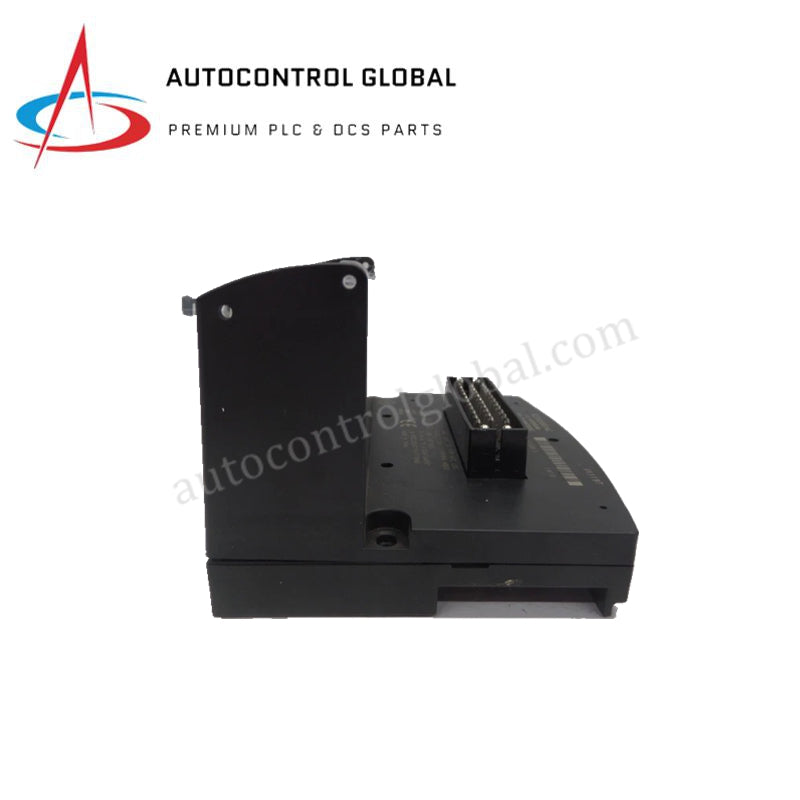

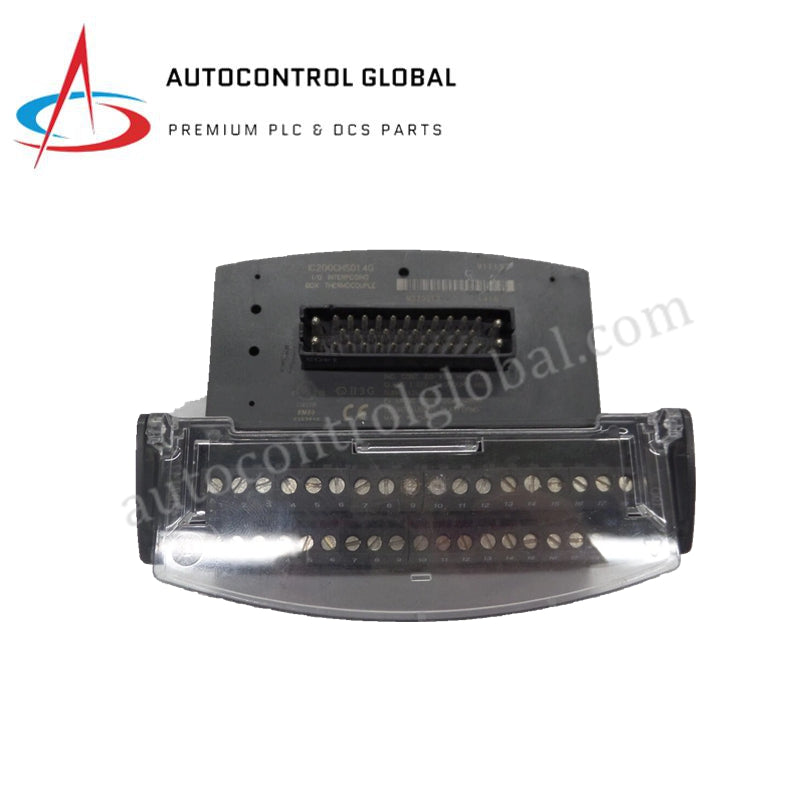

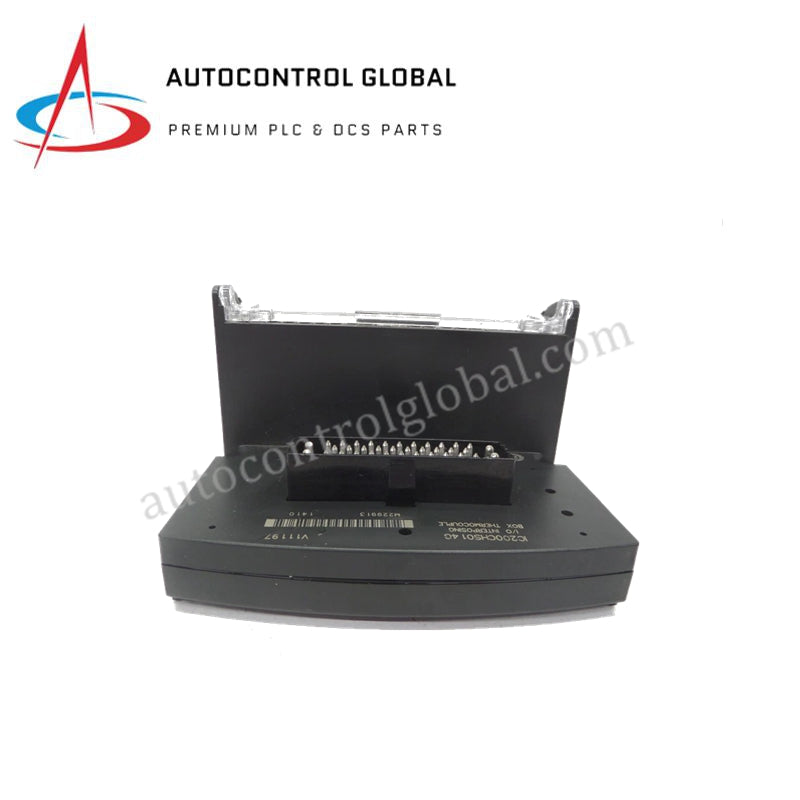

Bloque de terminales de termopar GE Fanuc VersaMax IC200CHS014G
Manufacturer: GE Fanuc
-
Part Number: IC200CHS014G
Condition：New with Original Package
Product Type: Bloques de terminales
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Bloque de terminales para compensación de termopares GE IC200CHS014G VersaMax
El GE IC200CHS014G, también catalogado como el IC200CHS014 bloque de terminales de E/S intermedio para compensación de termopares, funciona como un componente de hardware específico para la compensación de unión fría y el enrutamiento físico de señales dentro de las redes del sistema de E/S VersaMax.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | IC200CHS014G |
| Marca | GE Fanuc / Emerson |
| Origen | EE. UU. |
| Peso | 0,23 kg (0,51 lb) |
| Dimensiones | 110 mm de ancho x 50 mm de profundidad x 66,8 mm de alto |
| Temperatura de funcionamiento | -40 a 60 °C |
| Temperatura de almacenamiento | -40 a 85 °C |
| Consumo de energía | Pasivo (alimentado a través de la interfaz del backplane/módulo) |
| Número de terminales | 36 terminales de tornillo tipo caja |
| Tamaño de cable individual | De 0,36 a 2,1 mm2 |
| Tamaño de cable doble | Hasta 0,86 mm2 |
| Altitud de funcionamiento | Hasta 1000 m |
| Humedad relativa | Del 5 al 95 % (sin condensación) |
| Aislamiento de tensión | 250 V CA continuos, 1500 V CA durante 1 minuto |
| Indicador de estado | LED de módulo OK |
| Montaje | Montaje en riel DIN estándar de 35 mm o en panel |
| Conformidad | Certificado por CE, UL y CSA |
Comunicación del bus del backplane y arquitectura de red
El portador IC200CHS014G conecta directamente los sensores de termopar de campo con el hardware de entradas analógicas VersaMax, manteniendo una alta velocidad de comunicación del bus del backplane en el riel del bastidor de E/S. Los termistores internos de compensación de unión fría (CJC) estabilizan la conversión de tensión en milivoltios antes de transferir los datos de telemetría a través de la estructura del bus local. Las directrices de diseño del hardware garantizan la compatibilidad completa del firmware con las CPU base y amplían las opciones de escalado de la densidad estructural de E/S en los bancos de interfaces de proceso.
Preguntas frecuentes
P: ¿El bloque de terminales IC200CHS014G proporciona procesamiento interno de señales o salidas digitales activas?
R: No, esta unidad funciona estrictamente como un portador intermedio físico pasivo y una interfaz de compensación de unión fría. Debe combinarse con un módulo activo de E/S analógicas VersaMax para procesar los datos de las señales de campo.
P: ¿Cuáles son los límites de calibre de cable y sujeción para las 36 conexiones de terminales?
A: Los terminales tipo caja admiten conductores individuales de 0,36 a 2,1 mm2, o conductores dobles de hasta 0,86 mm2 por punto de terminal.
Directrices de instalación en campo
Monte el bloque intermedio en un riel DIN estándar de 35 mm o fíjelo a un panel posterior con tornillos de montaje. Pele el cableado de los termopares de campo a las longitudes recomendadas antes de insertarlo en los 36 terminales tipo caja y apriete las abrazaderas de tornillo con los límites de par estándar. Mantenga los conductores de termopar de baja tensión separados de los conductos de alimentación de alta tensión para limitar el acoplamiento cruzado de EMI. Conecte el blindaje del cable al punto de tierra específico del gabinete para preservar la precisión de la medición de la unión fría.
