IC693MDL655F Módulo de entrada discreta GE Series 90-30

  • Manufacturer: GE Fanuc

  • Part Number: IC693MDL655F

  • Condition:New with Original Package

  • Product Type: Módulos de entrada discreta

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

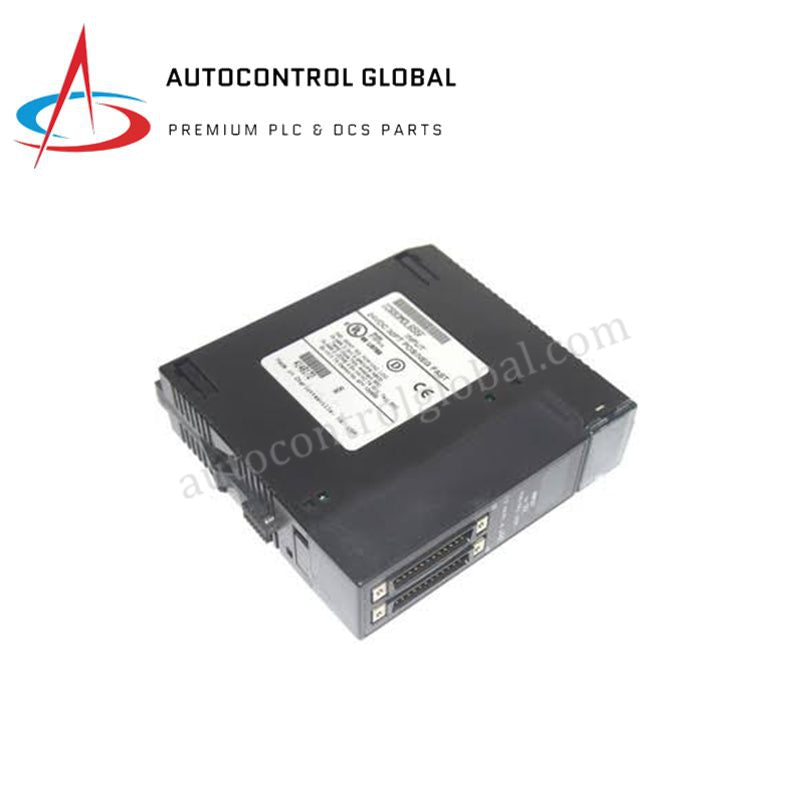

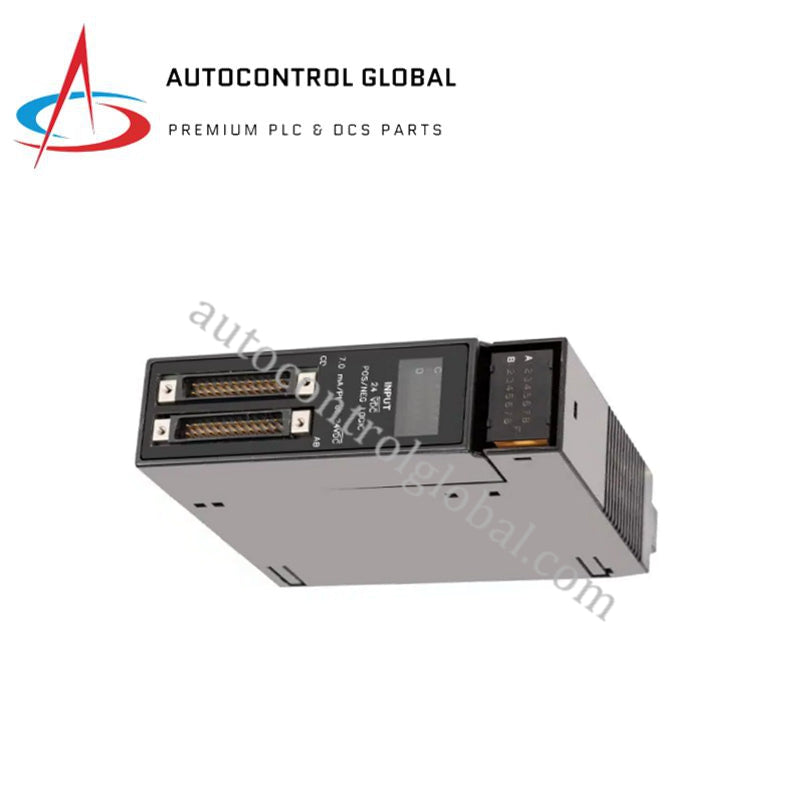

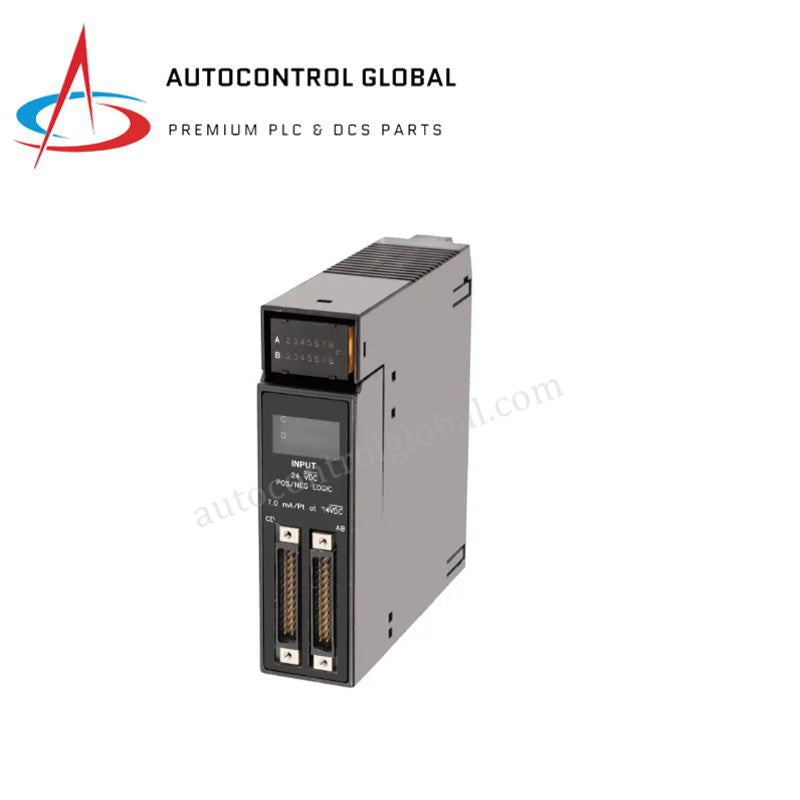

Módulo de entrada discreta GE IC693MDL655F Serie 90-30

El GE IC693MDL655F, también catalogado como módulo de entrada discreta IC693MDL655, funciona como un componente de hardware dedicado para la adquisición de señales discretas de 24 VCC en plataformas PLC Serie 90-30. Configurado con 32 puntos de entrada organizados en cuatro grupos aislados de ocho canales cada uno, el módulo recibe retroalimentación binaria de sensores de proximidad, interruptores de límite y botones pulsadores del operador. Las etapas internas de aislamiento mediante optoacopladores separan los circuitos de CC del lado de campo de la lógica del bus posterior, lo que permite la integración con configuraciones de circuitos de campo tanto de drenaje (NPN) como de fuente (PNP), sin modificaciones estructurales del hardware.

Especificaciones de hardware

Parámetro Especificación
Modelo IC693MDL655F
Marca GE / GE Fanuc
Origen Estados Unidos
Peso 0.31 kg (0.69 lbs)
Dimensiones 101.6 x 127 x 27.94 mm (4.0 x 5.0 x 1.1 in)
Temperatura de funcionamiento 0 grados C a 60 grados C
Consumo de energía 195 mA máx. a 5 VCC, 224 mA típicos a 24 VCC del bus posterior
Cantidad de canales 32 entradas discretas de CC (4 grupos de 8)
Voltaje nominal 24 VCC (lógica positiva o negativa)
Rango de voltaje de funcionamiento 0 a 30 VCC
Voltaje / corriente en estado activado 11.5 a 30 VCC / >= 3.2 mA (7.0 mA típicos a 24 VCC)
Voltaje / corriente en estado desactivado 0 a 5 VCC / <= 1.1 mA
Tiempo de respuesta <= 2 ms ACTIVADO/DESACTIVADO
Aislamiento entre campo y lógica 1500 VCA continuos; 250 VCA entre grupos
Conectores de campo Dos conectores macho de 24 pines (Fujitsu FCN-365P024-AU)

Velocidad de comunicación y escalado de densidad del bus posterior

El módulo transfiere los estados de entrada digitalizados a través del bus posterior de la Serie 90-30 mediante transmisión de datos en paralelo sincronizada con el ciclo de exploración de la CPU. Los optoaisladores incorporados realizan la conversión de señales dentro de un umbral máximo de respuesta de 2 ms, lo que permite capturar estados en tiempo real en configuraciones de E/S de alta densidad. Los dos conectores frontales de 24 pines dividen los 32 canales en conectores físicos independientes (grupos A/B y C/D), manteniendo la separación física de los canales y evitando el acoplamiento de ruido en el bus lógico.

Preguntas frecuentes

P: ¿El IC693MDL655F admite el reemplazo del módulo en funcionamiento mientras el bastidor del PLC está energizado?

R: No, el módulo no admite el intercambio en caliente. Insertar o retirar la tarjeta de hardware mientras el bus posterior o la alimentación de campo están conectados puede provocar daños mecánicos en los contactos de borde y alterar las comunicaciones activas del bus posterior del controlador.

P: ¿Qué cables de conexión de campo se conectan directamente a los conectores de 24 pines del módulo?

R: El módulo requiere conjuntos de cableado externo, como los kits de cables IC693CBL327 o IC693CBL328, que se acoplan directamente a los conectores macho de 24 pines Fujitsu FCN-365P024-AU incorporados.

P: ¿Pueden funcionar distintos grupos de entrada del mismo módulo con fuentes de voltaje independientes?

R: Sí, porque el módulo contiene cuatro grupos de canales independientes separados por un aislamiento de 250 VCA entre grupos; cada grupo de ocho entradas puede conectarse a una fuente de campo aislada de 24 VCC o a una referencia de polaridad lógica distinta.

Directrices de instalación en campo

Inserte el IC693MDL655F en cualquier ranura de E/S disponible de un bastidor Serie 90-30 después de asegurarse de que todas las fuentes de alimentación estén desconectadas. Asiente firmemente el módulo en el conector del bus posterior hasta que los clips de retención superior e inferior encajen en su posición. Conecte los arneses de cableado de campo a los dos conectores frontales de 24 pines, asegurando una sujeción adecuada para evitar esfuerzos mecánicos en los conectores.

Dirija el cableado de entrada discreta de CC por canaletas específicas del panel, separado de los cables de alimentación de CA y de los conductores de motores de alta tensión por una distancia mínima de 300 mm. Conecte las pantallas de todos los cables de señal a tierra en un único punto del plano de tierra del chasis del gabinete para reducir las interferencias electromagnéticas. Verifique que los niveles de las señales de entrada se mantengan dentro del intervalo de 11.5 a 30 VCC para garantizar una detección fiable del estado activado en todas las temperaturas ambientales de funcionamiento.
