IC695ALG608 Módulo de entrada analógica GE PACSystems RX3i 3300

Módulo de entrada analógica GE Emerson IC695ALG608 PACSystems RX3i

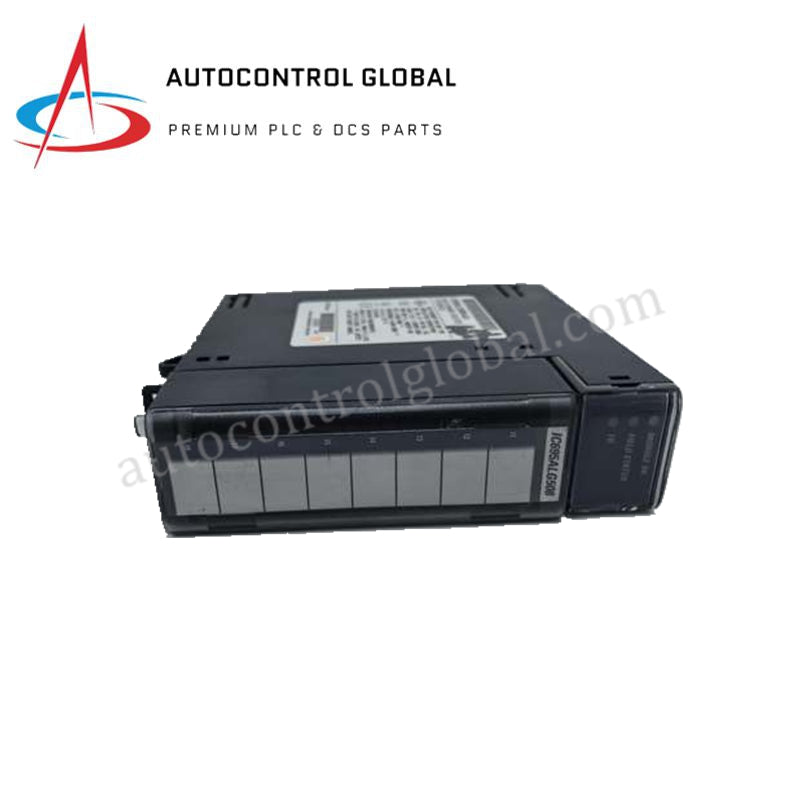

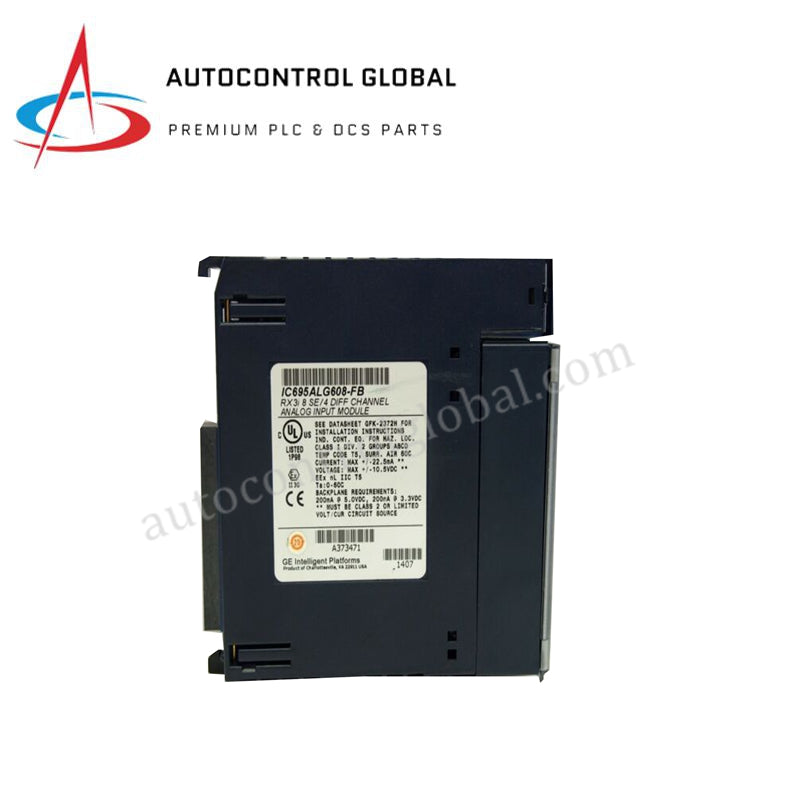

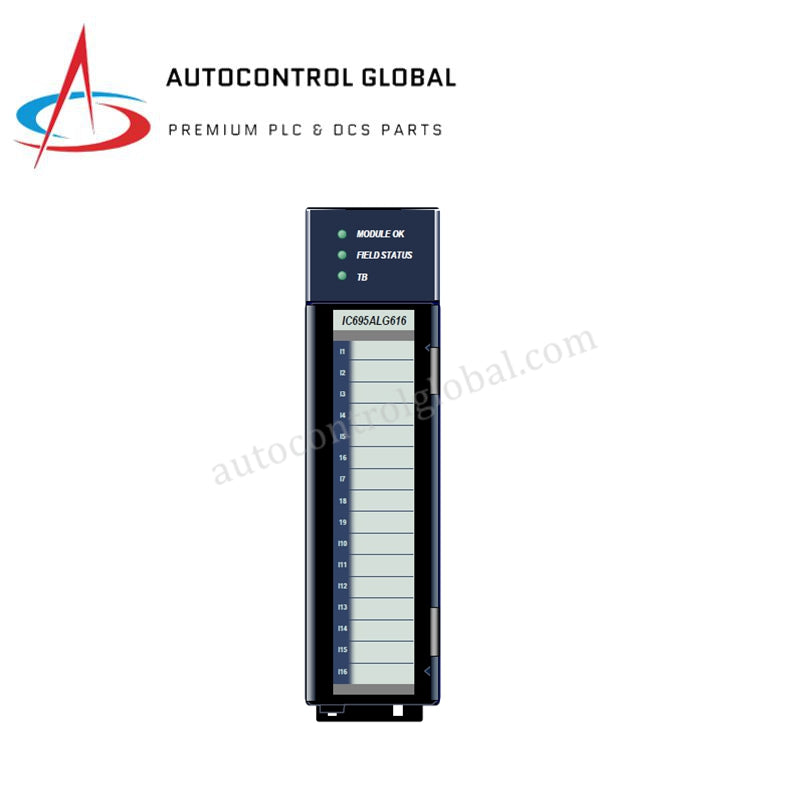

Configurado para la supervisión de sensores de alta precisión en sistemas de automatización PACSystems RX3i, el GE Emerson IC695ALG608 (IC695ALG608 Módulo de entrada analógica) proporciona ejecución física/eléctrica directa. Este módulo digitaliza directamente las variables de proceso mediante la adquisición de señales de tensión y corriente de múltiples rangos a través de 8 canales de terminación simple o 4 canales diferenciales. El hardware procesa los lazos de campo sin procesar mediante un convertidor analógico-digital integrado de 24 bits, convirtiendo los valores analógicos del mundo real a formatos de coma flotante IEEE de 32 bits o enteros de 16 bits sin requerir puentes físicos para el escalado de los canales.

Especificaciones del hardware

Velocidad de comunicación del bus del bastidor y compatibilidad del firmware

El módulo intercambia datos digitalizados de alta velocidad a través del bus del bastidor basado en PCI de PACSystems RX3i, transfiriendo directamente los estados de entrada procesados a la memoria del controlador durante los ciclos de ejecución lógica. El funcionamiento del hardware requiere una versión de firmware de la CPU 3.0 o posterior, junto con la versión 5.0 SP3 o posterior del software de programación PACSystems Machine Edition. La memoria flash integrada permite realizar actualizaciones de firmware sin interrupciones para mantener la compatibilidad del sistema. La transmisión determinista de datos garantiza que los valores analógicos con marca de tiempo lleguen rápidamente al procesador sin añadir latencia a los ciclos de E/S de alta densidad.

Preguntas frecuentes

P: ¿El módulo IC695ALG608 admite el intercambio en caliente mientras el bastidor RX3i está energizado?

R: No, este módulo no admite el intercambio en caliente ni la inserción o extracción con el equipo energizado. Retirar o insertar la tarjeta mientras el bastidor está energizado puede provocar daños físicos en los pines del bus y generar fallos de diagnóstico de entrada espurios en la tabla de fallos de la CPU.

P: ¿Cómo se gestiona la detección de circuitos abiertos en los canales de corriente y tensión?

R: La detección de circuitos abiertos se ejecuta automáticamente en un máximo de 1 segundo para los lazos de corriente estándar de 4-20 mA y determinados rangos de tensión. La lógica integrada detecta condiciones de cable roto o valores de entrada fuera de especificación y marca inmediatamente las alarmas de los canales en el entorno de programación de la CPU.

P: ¿Se incluyen bloques de terminales con el conjunto de envío del módulo?

R: No, los bloques de terminales no se incluyen con el módulo y deben solicitarse por separado. Las opciones compatibles incluyen conectores de terminales de tipo caja (IC694TBB032), de tipo caja extendidos (IC694TBB132), de tipo resorte (IC694TBS032) y de tipo resorte extendidos (IC694TBS132).

Directrices de instalación en campo

Instale el módulo en cualquier ranura de E/S estándar de un bastidor PACSystems RX3i después de asegurarse de que la alimentación del bus esté completamente desconectada. Conecte los sensores de campo al bloque de terminales IC694 correspondiente utilizando conductores de cobre AWG #22 a #16. En entornos industriales con mucho ruido, seleccione el cableado de canales diferenciales en lugar de configuraciones de terminación simple para mejorar el rechazo del ruido en modo común.

Encamine todo el cableado de entrada analógica de bajo nivel por conductos exclusivos y conectados a tierra, alejados de los circuitos de motores de alta tensión y de los variadores de frecuencia, manteniendo una separación física de al menos 300 mm. Conecte la pantalla del cable de señal a tierra en un único punto del bus de tierra del bastidor del sistema para evitar corrientes en bucle de tierra. Al medir lazos de corriente de 4-20 mA, verifique que las fuentes de alimentación externas de los lazos no superen el límite de sobrecorriente continua de +/-28 mA.
