Ficha técnica y manual técnico del módulo IC695PNC001 GE Fanuc RX3i

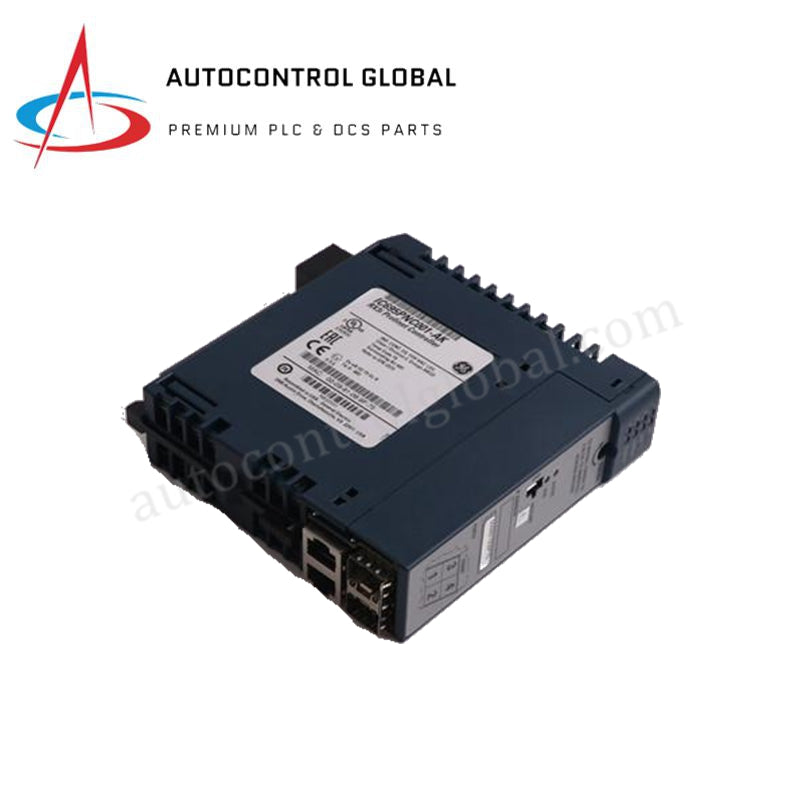

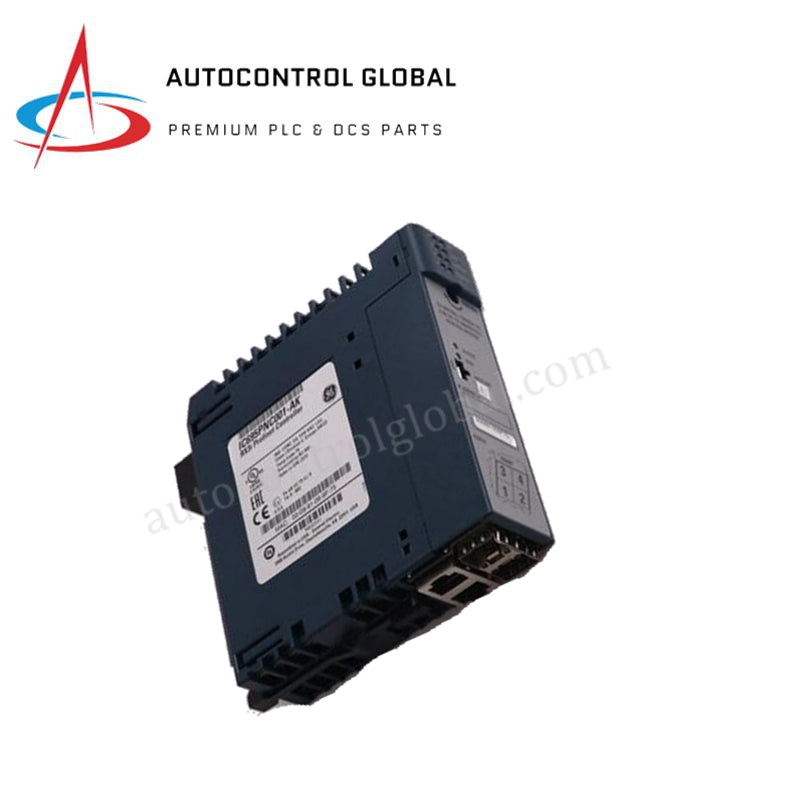

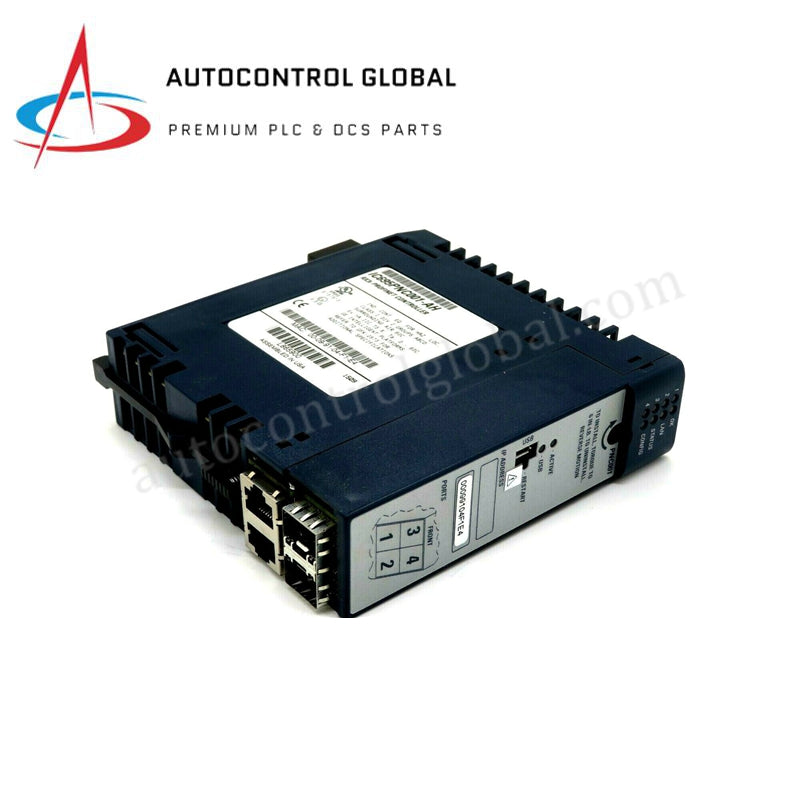

Módulo Controlador PROFINET GE Fanuc IC695PNC001 PACSystems RX3i

Configurado para control en tiempo real determinista de alta velocidad en plataformas PACSystems RX3i, el GE Fanuc IC695PNC001-AF (módulo controlador PROFINET IC695PNC001) proporciona ejecución física/eléctrica directa. Maneja el enrutamiento descentralizado de datos de E/S a través de redes Ethernet industriales, arbitra las restricciones de topología de red y mantiene perfiles de sincronización en dispositivos remotos. El módulo incorpora cuatro puertos integrados configurados como un switch local, gestionando comunicaciones automáticas con hasta 128 dispositivos de E/S PROFINET.

Especificaciones de Hardware

Ejecución Determinista de Red PROFINET

El IC695PNC001-AF opera en redes deterministas Profinet / EtherNet/IP, procesando tramas de mensajes cíclicos y acíclicos con una ventana de actualización de hasta 1 ms. Al mapear variables remotas directamente al backplane RX3i, la unidad optimiza los perfiles de escalado de densidad de E/S sin sobrecargar el ciclo de escaneo de la aplicación principal. La lógica de Protocolo de Redundancia de Medios (MRP) a nivel de hardware permite que el controlador funcione en topologías en anillo, enrutando automáticamente tramas activas durante una falla de cable en un solo punto para evitar latencias en la transmisión. El Protocolo de Descubrimiento de Capa de Enlace (LLDP) integrado rastrea las rutas físicas exactas de los cables, facilitando la detección automática de dispositivos durante las actualizaciones de configuración.

Preguntas Frecuentes

P: ¿El IC695PNC001-AF soporta la funcionalidad Hot-Swap (Inserción sin interrupciones) dentro del rack RX3i?

R: Sí. La arquitectura de hardware permite la inserción y extracción en caliente mientras el backplane universal está energizado. Este módulo puede ser retirado o reemplazado sin interrumpir la alimentación ni detener la ejecución de módulos adyacentes en el mismo rack.

P: ¿Cuáles son las restricciones específicas de velocidad al utilizar los puertos de fibra SFP para tráfico PROFINET?

R: Las ranuras SFP soportan operación full-duplex a 100 Mbps o 1000 Mbps para protocolos de comunicación PROFINET. Mientras que los puertos de cobre RJ-45 pueden negociar automáticamente hasta 10 Mbps, ese límite inferior de ancho de banda está restringido únicamente al tráfico industrial estándar no PROFINET.

P: ¿Cuál es la función exacta del puerto micro-USB a bordo durante la operación?

R: La interfaz micro-USB se usa estrictamente como punto de acceso diagnóstico local para ejecutar la Interfaz de Línea de Comandos (CLI) mediante emulación de terminal. Está destinada para la puesta en marcha del hardware, verificación de configuración y monitoreo diagnóstico; no debe usarse para conexiones permanentes de red en tiempo de ejecución.

Directrices para la Instalación en Campo

• Restricciones para la Selección de Transceptores SFP: Utilice únicamente módulos SFP certificados que coincidan con los requisitos físicos de la infraestructura de fibra (100Base-FX para MMF hasta 2 km, 1000Base-SX para MMF hasta 550 m, o 1000Base-LX para SMF hasta 10 km). No mezcle diferentes velocidades en segmentos activos del anillo.
• Arquitectura de Puesta a Tierra del Chasis: Asegure que el chasis RX3i esté conectado a la barra de tierra protectora principal antes de insertar el módulo. Todos los cables de cobre RJ-45 blindados deben emplear conectores metálicos completamente aterrizados para conectar la pantalla del cable al marco del chasis.
• Reglas de Cableado para Topología en Anillo: Al configurar una red en anillo MRP, conecte el puerto 1 y el puerto 2 a lados opuestos del lazo físico del anillo. Asegúrese de que todos los nodos intermedios también soporten el protocolo MRP para garantizar tiempos deterministas de conmutación por fallo.
• Límites de Radio de Curvatura de Fibra: Cumpla con los criterios estándar de instalación de fibra óptica; mantenga radios mínimos de curvatura de al menos 20 veces el diámetro del cable durante el tendido, y 10 veces el diámetro después de la instalación permanente, para evitar atenuación de la señal óptica o degradación de tramas.
