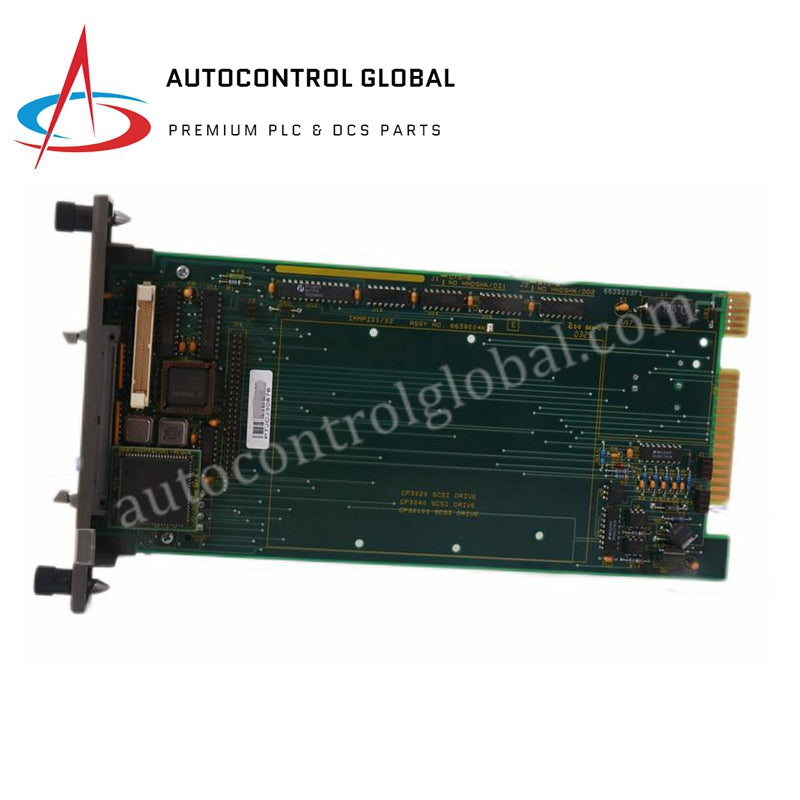

IMMPI01 Interfaz de Procesador Multifunción ABB

Descripción

El módulo de interfaz de procesador multifunción ABB IMMPI01 gestiona la interfaz de E/S entre el ordenador anfitrión y el módulo INICT03. Soporta comunicación vía puertos RS-232-C o SCSI, permitiendo una transmisión de datos flexible. Este módulo integra el circuito de comunicación en una sola placa de circuito impreso, ocupando una ranura en la unidad de montaje del módulo.

Requisitos de energía

• Potencia de operación:

• +5 VDC a 415 mA

• Disipación de potencia: 2.08 W típico

Puertos de Comunicación

• Puertos:

• Dos RS-232-C

• Un SCSI

Integración de Sistemas

• Interfaz: Se conecta al módulo INICT03 mediante cable plano

• Conectores externos:

• P1: Se conecta a tierra y alimentación de +5 VDC

• P2: No se usa

• P3: Se conecta a la unidad de terminación NTMP01

• P6: Se conecta al módulo INICT03

Modo de comunicación

• Comunicación RS-232-C: Soporta modos tanto DCE (Equipo de Comunicación de Datos) como DTE (Equipo Terminal de Datos)
