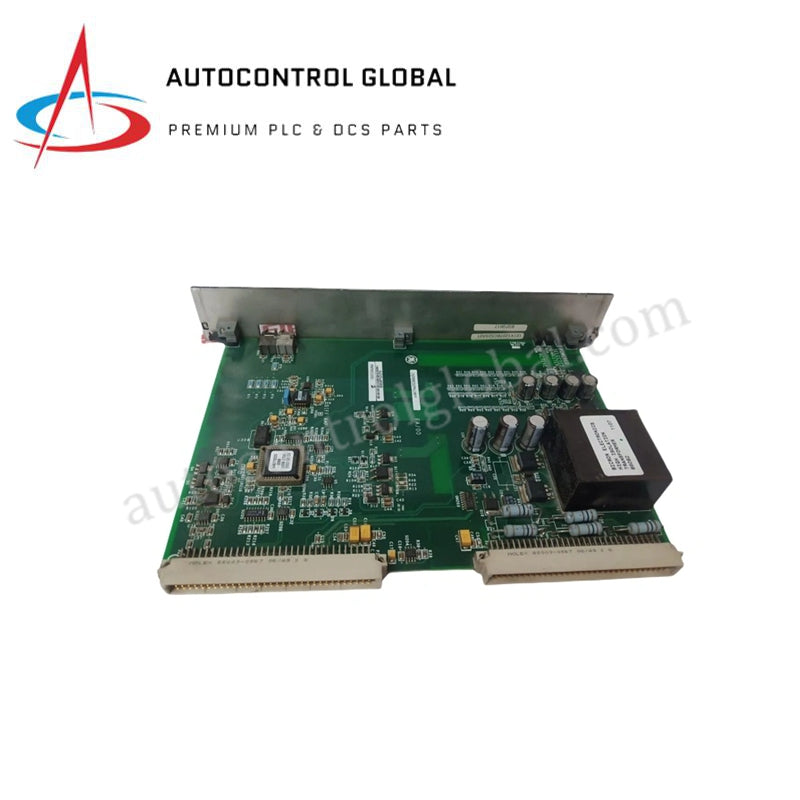

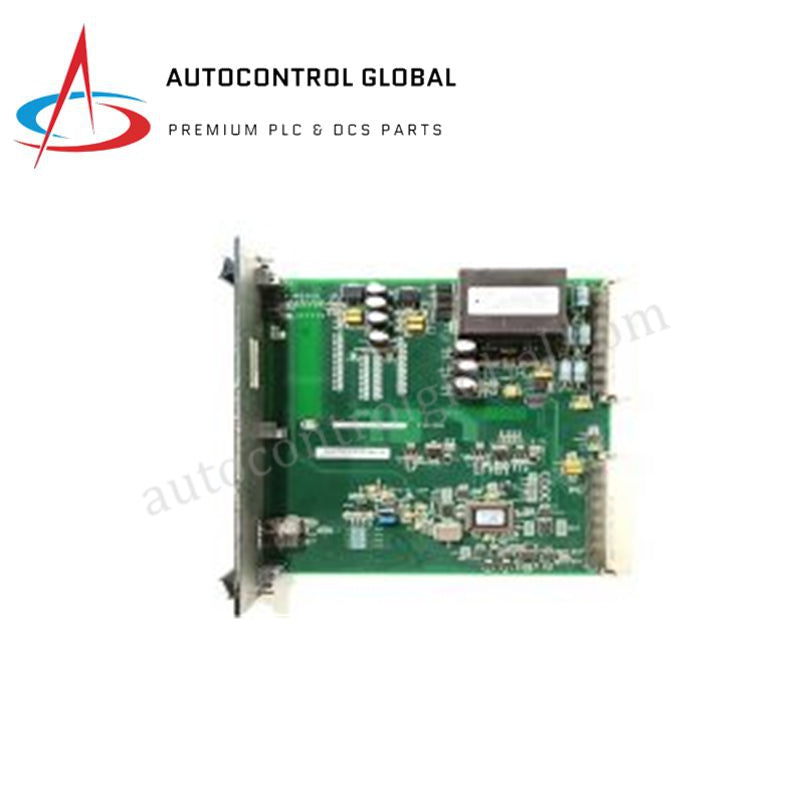

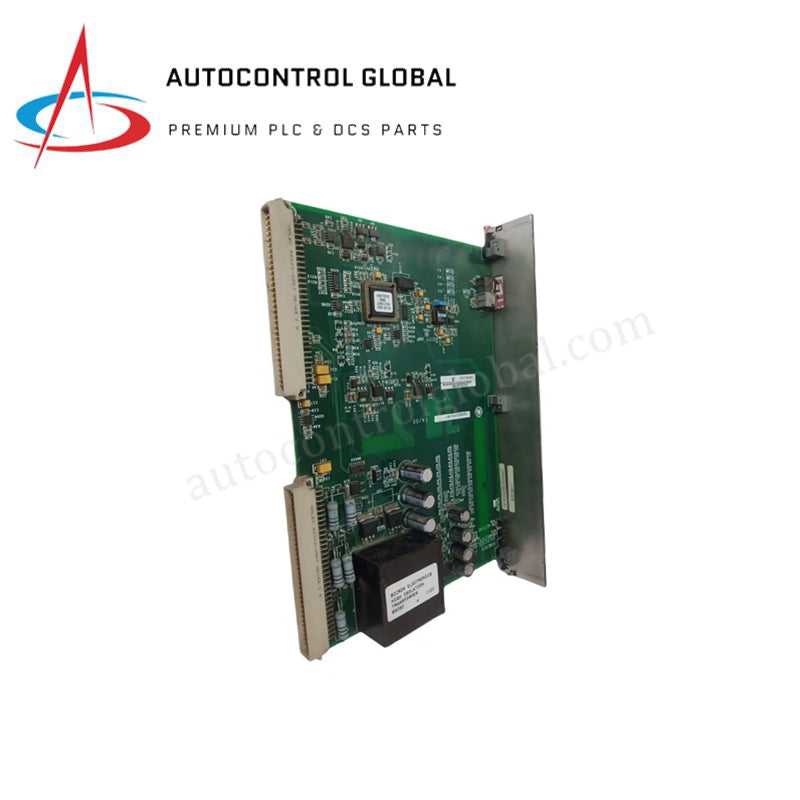

Placa de Control de Máquina Sincrónica GE Fanuc IS200EGDMH1AFF

  • Manufacturer: GE Fanuc

  • Part Number: IS200EGDMH1AFF

  • Condition:New with Original Package

  • Product Type: Módulos de Controladores de Puerta

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

Serie GE Fanuc IS200EGDMH1AFF Mark VIe

Configurado para el control del circuito de disparo de la compuerta del excitador y la interfaz de señales en los sistemas de control de turbinas y excitadores Mark VIe, el GE Fanuc IS200EGDMH1AFF (Módulo de Conducción de Compuerta IS200EGDM) proporciona ejecución física/eléctrica directa.

Especificaciones de Hardware

Parámetro Especificación
Modelo IS200EGDMH1AFF
Marca GE Fanuc
Origen Estados Unidos (USA)
Peso 0.35 - 0.45 kg
Dimensiones Matriz de ancho 28 - 30 cm
Temperatura de operación -40 a +70 °C
Consumo de energía Mantenido mediante enlaces de interfaz con el procesador de control
Salida de ejecución Rutas de conducción de compuerta para IGBTs o SCRs
Aislamiento de señal Barreras de aislamiento óptico/eléctrico entre circuitos lógicos y de potencia
Matriz de protección Protección contra sobrecorriente y cortocircuito en salidas de compuerta
Humedad 5 - 95% HR, sin condensación

Atributos Técnicos de Control Industrial y Accionamiento

El enrutamiento del hardware utiliza filtros de ruta localizados para gobernar la distribución del disparo de compuerta mientras se ajusta a las velocidades base de comunicación del bus de backplane. Para limitar la degradación de la señal a través de redes multi-puente densas durante rutinas agresivas de escalado de densidad de E/S, las barreras de aislamiento óptico separan las señales de bajo voltaje del procesador de los interruptores de circuitos de potencia. Los controladores internos se comunican a través de redes deterministas mientras aplican restricciones de compatibilidad de firmware flash, preservando el seguimiento de pulsos del generador síncrono ante cargas variables de la máquina.

Preguntas Frecuentes

P: ¿Cómo mantiene el módulo el rendimiento correcto del controlador de compuerta durante los realineamientos de compatibilidad de firmware flash?

R: Las actualizaciones del sistema deben aplicarse solo cuando el puente del excitador esté completamente desenergizado, asegurando que no haya cambios transitorios que interrumpan los flujos activos de velocidad de comunicación del bus de backplane.

P: ¿Se soporta mantenimiento en caliente en línea para el IS200EGDMH1AFF durante la excitación activa del generador?

R: No, la extracción en vivo está estrictamente prohibida; todas las líneas de alta potencia y señales lógicas deben estar físicamente aisladas antes de desacoplar la tarjeta para evitar fallas catastróficas por arco eléctrico.

Guías para la Instalación en Campo

  • Alineación en el rack del gabinete: Inserte el conjunto de la tarjeta en la ranura planificada dentro del marco del gabinete del excitador. Asegure todos los sujetadores mecánicos para garantizar el equilibrio estructural a largo plazo frente a la vibración de la turbina.
  • Separación del conductor de compuerta: Enrute las líneas de salida de conducción de compuerta usando conexiones cortas y directas de par trenzado aisladas de los ductos de bus de CA de alta corriente para evitar la entrada de ruido inductivo.
  • Verificación de referencia a tierra: Termine la conexión del chasis local hacia la placa central de tierra de cobre. Verifique el enlace de baja impedancia para mantener la efectividad del filtrado de ruido.
