Módulo Procesador IS2Mark VIe | IS215UCCAM03A | GE Energy

Descripción del Producto

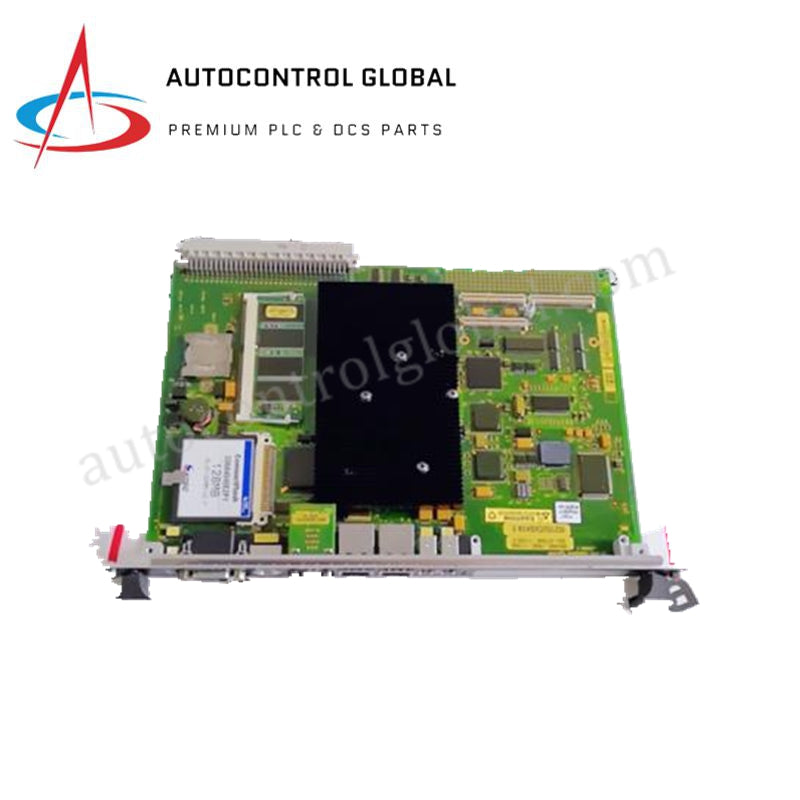

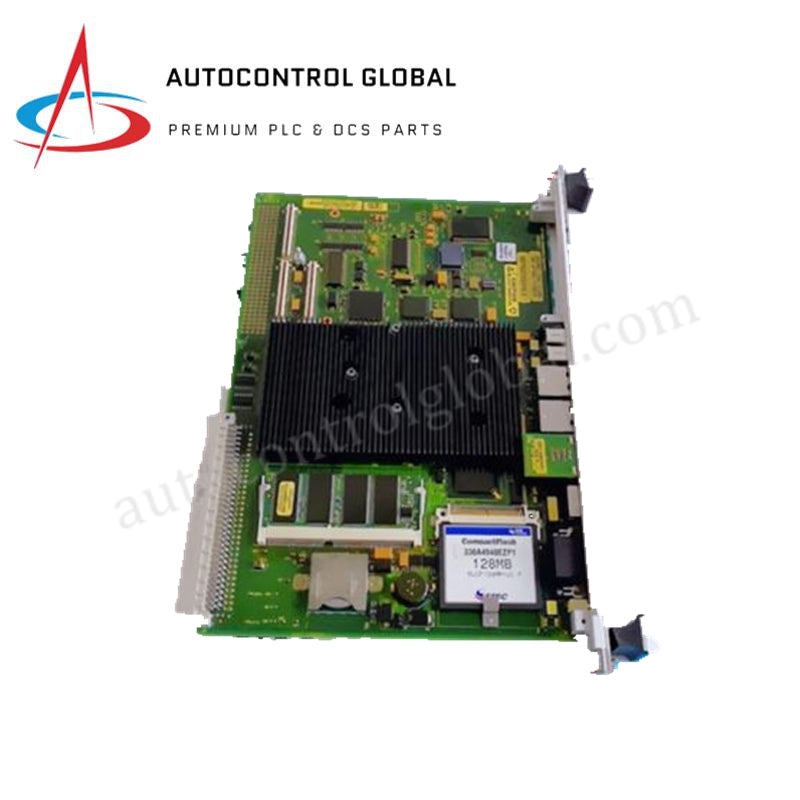

La IS215UCCAM03A es una Tarjeta Controladora Universal (UCCA) de alto rendimiento diseñada para la plataforma de control GE Mark VIe Speedtronic. Funcionando como la unidad central de procesamiento para sistemas de control de turbinas, este módulo gestiona E/S distribuidas, ejecuta algoritmos de control complejos y asegura la sincronización en todo el sistema. A diferencia de los PLC estándar, la IS215UCCAM03A está construida para tiempos de respuesta deterministas a nivel de microsegundos, requeridos en generación de energía y procesos industriales pesados.

Equipado con un procesador Intel Ultra Low Voltage Celeron a 650 MHz y ejecutando el sistema operativo en tiempo real (RTOS) QNX Neutrino, la IS215UCCAM03A proporciona un entorno estable para la lógica crítica de control. La arquitectura de la placa soporta el estándar de bus VME64X, permitiendo un intercambio de datos de alta velocidad a través del rack del controlador. Esta revisión específica (Revisión Funcional 1A) cuenta con un recubrimiento normal de PCB y está calificada para operar a altitudes de hasta 3000 metros, haciéndola adecuada para una amplia variedad de sitios industriales globales.

Especificaciones Técnicas

• Número de Modelo: IS215UCCAM03A

• Acrónimo Funcional: UCCA

• Microprocesador: Intel Ultra Low Voltage Celeron 650 MHz

• Sistema Operativo: QNX Neutrino (RTOS)

• Arquitectura de Bus: Estándar VME64X (dirección/datos de 32 bits)

• Requisitos de Energía: 3.5 A Típico (Máx. 4.25 A) @ +3.3 VDC

• Memoria: SDRAM integrada de alta velocidad con caché de instrucciones

• Altitud de Operación: Hasta 3000 metros (aprox. 9,842 pies)

• Humedad: 5% a 95% sin condensación

• Temperatura de Operación: -40 °C a +85 °C (-40 °F a 185 °F)

• Temperatura de Almacenamiento: -40 °C a +85 °C

• Soporte de Comunicación: Doble Ethernet (IONet), interfaces seriales RS-232 y RS-485

• Diagnósticos: Temporizador Watchdog integrado y lógica de autoverificación de hardware

• Peso: 0.9 kg (peso de envío) / 0.45 kg (peso neto)

• Dimensiones: 9.25 cm x 8.2 cm x 6 cm (Factor de forma VME compacto)

Rol e Implementación en el Sistema

La IS215UCCAM03A actúa como el nodo de cómputo principal en el gabinete Mark VIe. Se comunica con los módulos de E/S mediante el protocolo interno IONet (basado en Ethernet), asegurando que los datos de los sensores se procesen y que las órdenes a los actuadores se envíen sin fluctuaciones. Su diseño robusto, reforzado contra interferencias electromagnéticas (EMC) y su amplia tolerancia a temperaturas, le permiten ubicarse dentro de los recintos de control situados cerca de turbinas de gas y vapor, donde las vibraciones y fluctuaciones térmicas son comunes.

Preguntas Frecuentes

¿La IS215UCCAM03A es intercambiable en caliente?Sí, la arquitectura VME64X soporta intercambio en caliente; sin embargo, en una configuración simplex, retirar la IS215UCCAM03A activa resultará en una parada inmediata de la turbina. El intercambio solo debe realizarse en sistemas redundantes después de asegurar que el controlador secundario haya asumido el control.

¿Cuál es la importancia del sistema operativo QNX Neutrino?QNX Neutrino es un RTOS de microkernel. Garantiza que las tareas críticas de control nunca sean interrumpidas por procesos de menor prioridad en segundo plano, proporcionando el rendimiento determinista requerido para el control del gobernador y la protección contra sobrevelocidad.
