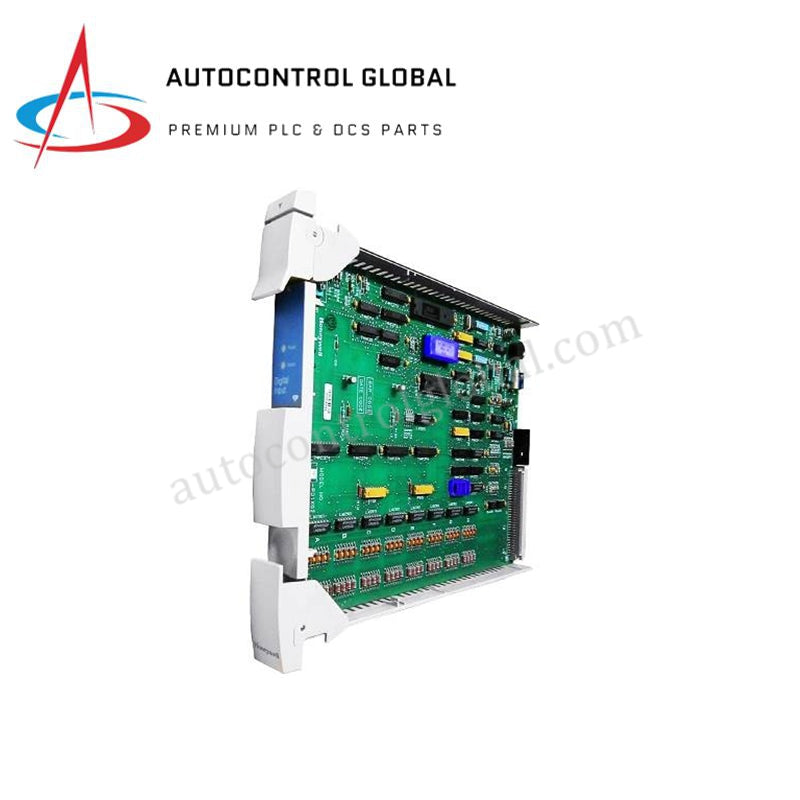

Módulo MU-PDOY22 de 32 canales | 51204172-022 Honeywell
Manufacturer: Honeywell
-
Part Number: MU-PDOY22
Condition：New with Original Package
Product Type: Módulos de Salida Digital
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Descripción del Producto
El Honeywell MU-PDOY22 (Número de Parte 51204172-022) funciona como un Módulo de Salida Digital de alta densidad para los sistemas de control distribuido Honeywell Experion PKS y TPS. Este módulo convierte comandos complejos del controlador en señales discretas de ENCENDIDO/APAGADO para accionar actuadores, solenoides, relés y lámparas indicadoras en campo. Suministramos esta unidad como 100% nueva y original, garantizando que sus procesos críticos se beneficien de la fiabilidad probada en fábrica. El MU-PDOY22 incorpora aislamiento galvánico y diagnóstico integrado para proteger su arquitectura de control contra interferencias eléctricas, permitiendo además la detección proactiva de fallos en entornos industriales exigentes.
Especificaciones Técnicas
El MU-PDOY22 ofrece conmutación discreta de alta velocidad con protección eléctrica robusta:
| Característica | Detalles de la Especificación |
| Número de Modelo | MU-PDOY22 |
| Número de Parte | 51204172-022 (Revisión F) |
| Tipo de Salida | Salidas Discretas de 24 VCC |
| Canales de Salida | 16-32 Canales Aislados (Dependiendo de la Configuración) |
| Capacidad de Carga | Hasta 0.5 A por Canal |
| Alimentación | 24 VCC ±20% |
| Protección | Protección contra Cortocircuitos y Sobrecargas |
| Temperatura de Operación | -40 °C a +70 °C |
| Dimensiones | 31.3 cm × 27.8 cm × 3 cm |
| Peso | 0.56 kg |
| Condición | 100% Nuevo y Original |
Ventajas de Ingeniería
-
Aislamiento Galvánico de Canales: Cada canal de salida cuenta con aislamiento galvánico para evitar bucles de tierra e interferencias eléctricas entre los dispositivos de campo. Esta protección asegura que una falla en un solenoide o relé no se propague al controlador del sistema ni a canales adyacentes.
-
Monitoreo Diagnóstico Proactivo: El MU-PDOY22 detecta condiciones de cortocircuito y sobrecarga a nivel de canal. Esta capacidad diagnóstica permite a los equipos de mantenimiento localizar fallas en el cableado de campo al instante, reduciendo el Tiempo Medio de Reparación (MTTR) en bucles de control críticos.
-
Gestión de Carga de Alta Densidad: Con una capacidad de carga de 0.5 A por canal, este módulo acciona directamente la mayoría de solenoides industriales y arrancadores de motor sin necesidad de relés intermedios. Esto reduce el espacio requerido en el gabinete y simplifica la arquitectura general del cableado.
-
Redundancia para Máxima Disponibilidad: El módulo soporta configuraciones de hardware redundantes. En aplicaciones críticas para la seguridad, dos unidades MU-PDOY22 trabajan en conjunto para asegurar que la señal de salida discreta permanezca activa incluso si un módulo presenta una falla de hardware.
Preguntas Frecuentes
-
¿Es el MU-PDOY22 Rev F compatible con versiones anteriores?
Sí. La Revisión F mantiene plena compatibilidad con versiones anteriores del 51204172-022. Se adapta a los chasis existentes de Experion y TPS sin requerir actualizaciones de software ni modificaciones en el cableado.
-
¿Puede este módulo accionar cargas inductivas como solenoides directamente?
El MU-PDOY22 acciona solenoides y relés hasta 0.5 A por canal. Sin embargo, recomendamos verificar la corriente de arranque de su dispositivo de campo específico para asegurar que esté dentro de la capacidad de carga continua del módulo.
-
¿Esta unidad requiere protección externa con fusibles?
El módulo incluye protección interna contra cortocircuitos y sobrecargas. Aunque las salvaguardas internas previenen daños al hardware, seguir los códigos eléctricos locales para la instalación de fusibles externos en líneas de campo de alta potencia es una buena práctica para mayor seguridad.
