RED670 1MRK000008-MB | ABB | Módulo de Panel de Visualización HMI
Manufacturer: ABB
-
Part Number: RED670 1MRK000008-MB
Condition：New with Original Package
Product Type: Módulo de Panel de Visualización HMI
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

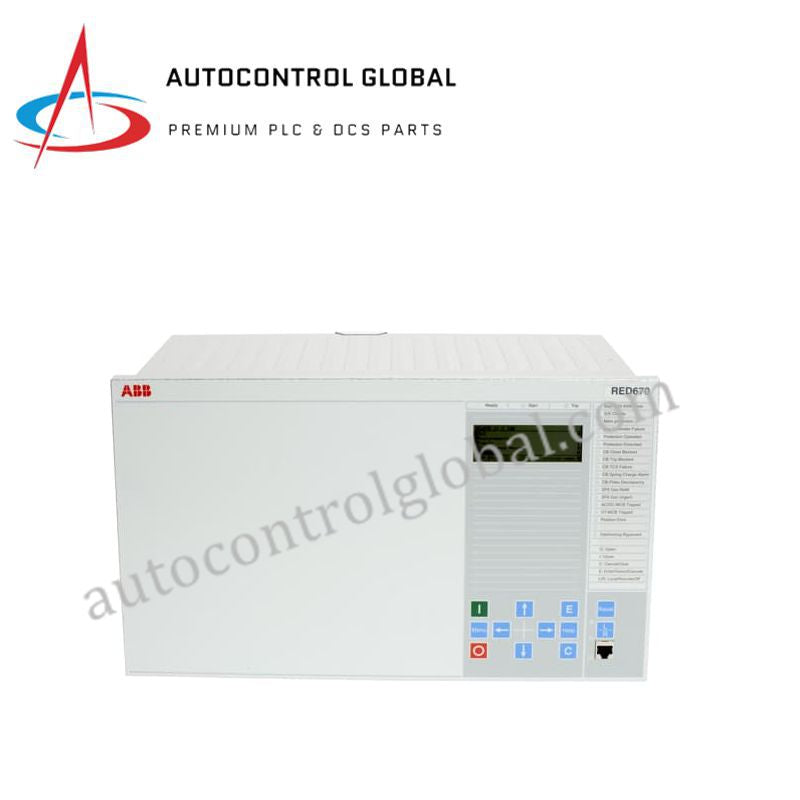

ABB RED670 1MRK000008-MB – Módulo de Panel de Visualización
Modelo: RED670
Número de Parte: 1MRK000008-MB
Fabricante: ABB
Serie: Serie Relion® 670
Tipo: Panel de Visualización / Interfaz Hombre-Máquina (HMI)
Aplicación: Protección diferencial de línea en subestaciones de alta tensión
Descripción
El ABB RED670 1MRK000008-MB es un módulo de panel de visualización versátil diseñado para integrarse con el relé de protección diferencial de línea RED670 . Proporciona a los operadores una interfaz hombre-máquina directa, ofreciendo acceso claro a mediciones, alarmas y registros de eventos.
Con su pantalla LCD de alta resolución y botones táctiles, el módulo soporta símbolos ANSI para una navegación intuitiva. Esta unidad es vital para la protección de líneas aéreas y cables, proporcionando diagnósticos en tiempo real y permitiendo un control eficiente tanto durante la operación normal como en condiciones de falla. Su carcasa robusta y cumplimiento con las normas IEC 60255 garantizan un uso confiable en entornos críticos de subestaciones.
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Tipo de Pantalla | LCD gráfica de alta resolución |
| Interfaz de Navegación | Botones táctiles con soporte de símbolos ANSI |
| Compatibilidad del Sistema | RED670 relé de protección diferencial de línea |
| Protocolos de Comunicación | IEC 61850, Modbus, DNP3 (a través de RED670 IED) |
| Estilo de Montaje | Montaje frontal en carcasa del relé |
| Temperatura de Operación | –25°C a +55°C |
| Grado de Protección | IP54 (panel frontal) |
| Peso | 3.5 kg |
| Cumplimiento | Normas IEC 60255 |
| Funcionalidad | Gestión de alarmas, registro de eventos, diagnósticos, control manual |
