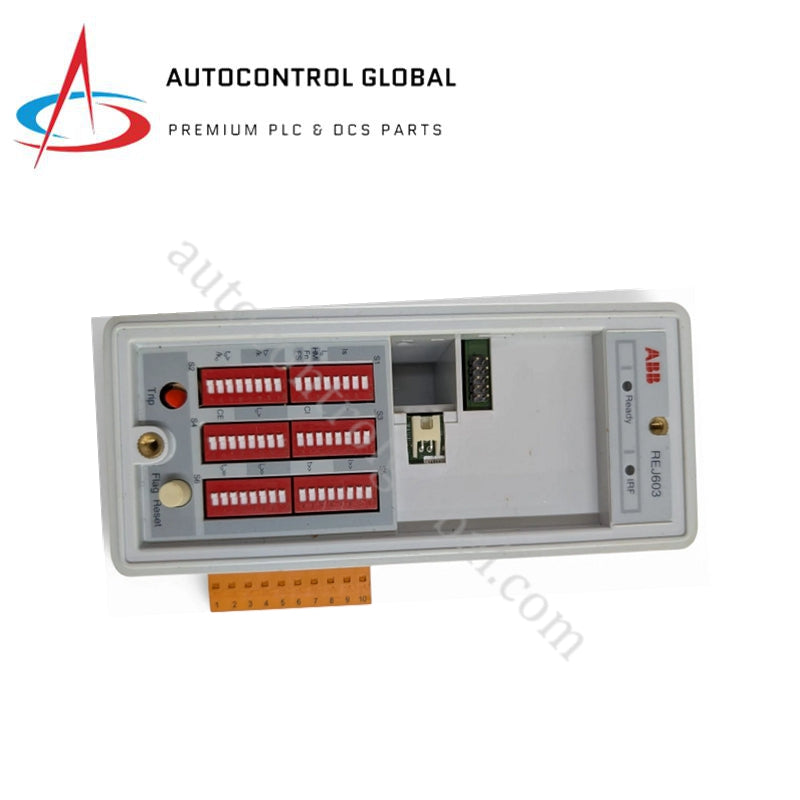

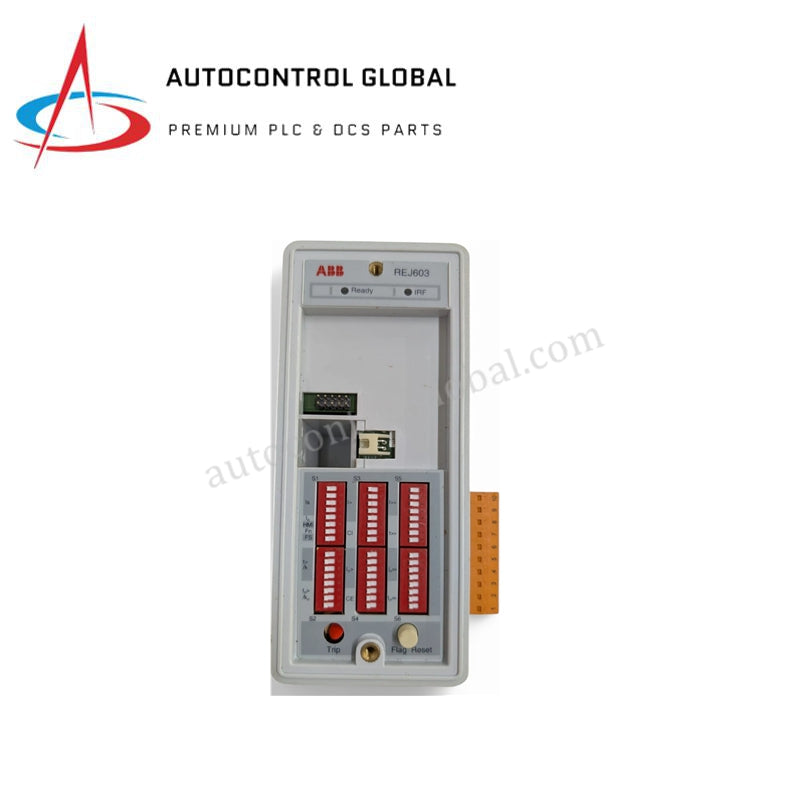

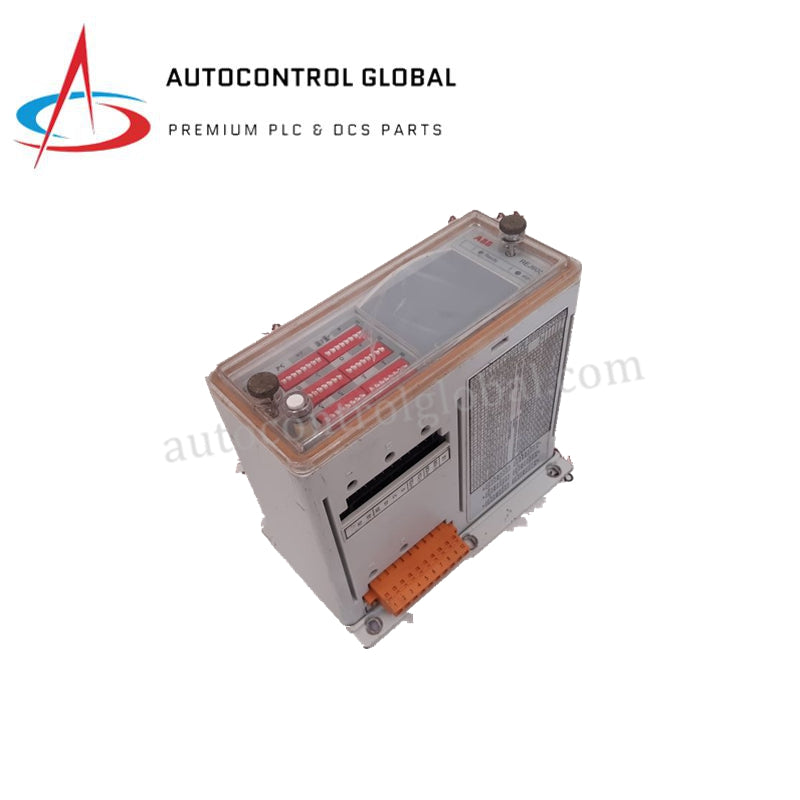

REJ603BB401NN3XE Relé de Protección Numérica para Alimentadores ABB

Relé de Protección ABB REJ603BB401NN3XE

El ABB REJ603BB401NN3XE, también catalogado como el REJ603, es un relé de protección que funciona como un componente de hardware dedicado para la protección numérica contra sobrecorriente y fallas a tierra dentro de plataformas de equipos de distribución secundaria.

Especificaciones de Hardware

Control Industrial y Compatibilidad de Firmware

El REJ603BB401NN3XE utiliza una arquitectura autoalimentada, obteniendo la energía de operación directamente de los transformadores de corriente de fase y de medición de fallas a tierra. Esto elimina la dependencia de una fuente de alimentación auxiliar externa, proporcionando capacidades de protección en entornos remotos de equipos de distribución. La compatibilidad con la actualización de firmware se gestiona mediante el software ABB Relion, asegurando que las etapas de protección —incluyendo funciones de sobrecorriente de bajo ajuste, alto ajuste e instantáneas— estén sincronizadas con los parámetros del alimentador de distribución. La arquitectura del módulo soporta la escalabilidad de densidad de E/S mediante entradas binarias e interfaces de disparo remoto, permitiendo una integración fluida en los esquemas de protección existentes de la Unidad de Anillo Principal (RMU).

Preguntas Frecuentes

P: ¿El relé mantiene los ajustes de protección durante una pérdida completa de corriente primaria?

R: Sin corriente primaria, el circuito autoalimentado eventualmente se desenergizará. Cuando se utiliza una fuente de alimentación auxiliar opcional o USB, el relé mantiene su estado operativo y la funcionalidad de la pantalla HMI independientemente de los niveles de entrada del CT.

P: ¿La salida de impulso es capaz de accionar bobinas magnéticas convencionales de disparo?

R: La salida de impulso está diseñada específicamente para bobinas de disparo de baja energía. No proporciona la corriente alta sostenida requerida para bobinas magnéticas convencionales y requiere una interfaz intermedia si se usa en aplicaciones de alta carga.

Guía de Instalación en Campo

1. Montaje: Fije el relé en el recorte del panel del RMU o del cubículo del equipo de distribución. Verifique que la junta del chasis esté comprimida uniformemente para mantener la clasificación IP designada en la cara frontal.
2. Cableado: Termine los conductores secundarios del CT en la interfaz trasera, asegurando la polaridad correcta de fase para evitar lecturas sesgadas de fallas a tierra. Use terminales adecuados para mantener baja resistencia de contacto en los terminales.
3. Puesta a tierra: Conecte el terminal de tierra protectora del relé directamente al bus común de puesta a tierra del equipo con un conductor de baja impedancia para desviar transitorios de alta frecuencia.
4. Configuración: Utilice la interfaz del software Relion para cargar los parámetros de configuración. Valide los ajustes de disparo y tiempo de disparo usando inyección de corriente secundaria para confirmar que la lógica opere dentro de las curvas de protección deseadas.
