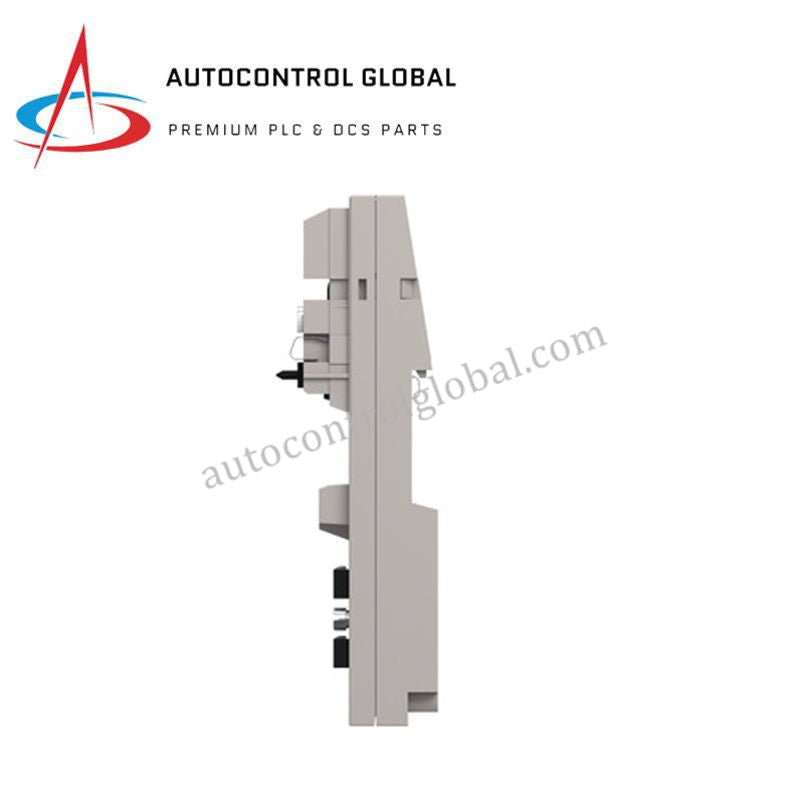

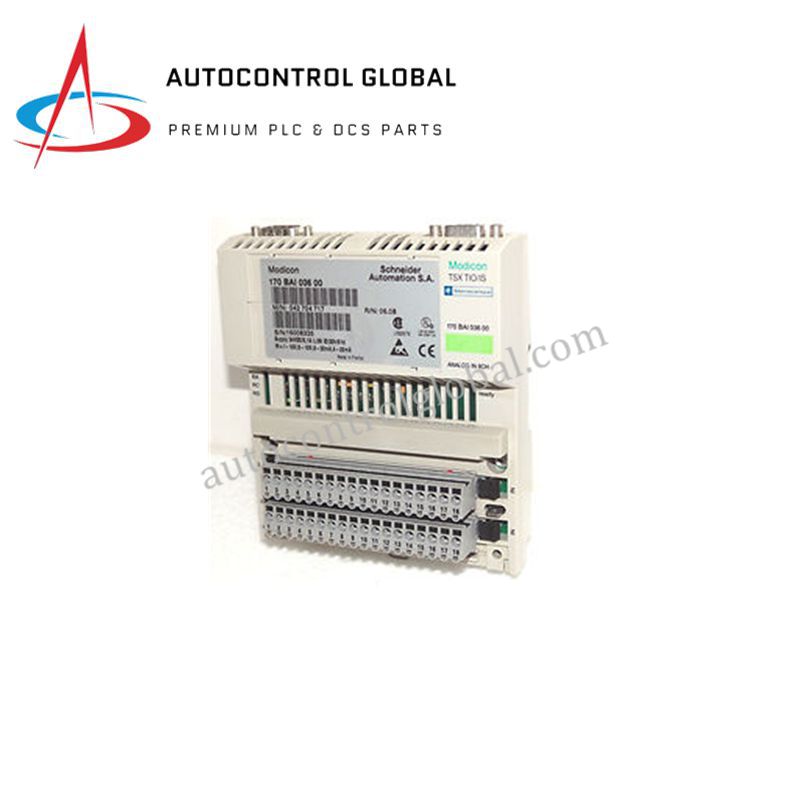

Módulo de Entrada Analógica Schneider 170BAI03600 | Serie Modicon Momentum
Manufacturer: Schneider
-
Part Number: 170BAI03600
Condition：New with Original Package
Product Type: Módulo de Entrada Analógica
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Descripción del Producto
El Schneider Electric 170BAI03600 es un módulo de entrada analógica de 8 canales de la serie Modicon Momentum, diseñado para adquirir y digitalizar señales analógicas de dispositivos de campo como sensores, transmisores y controladores. Este módulo compacto es ideal para sistemas de control distribuidos que requieren mediciones precisas y alta integridad de la señal.
Equipado con entradas diferenciales, el 170BAI03600 soporta tanto rangos de voltaje como de corriente, asegurando flexibilidad para una amplia gama de aplicaciones industriales. Su robusta aislamiento canal-bus, detección incorporada de ruptura de cable y diagnóstico por LED mejoran la fiabilidad y simplifican el mantenimiento.
Propósito: Convierte señales analógicas en valores digitales para el procesamiento en PLC Momentum.
Aplicaciones: Monitoreo de procesos, control en lazo cerrado, retroalimentación de actuadores, sistemas energéticos, infraestructura y automatización industrial.
Diseño: Módulo I/O compacto y robusto con LEDs de diagnóstico, entradas diferenciales de bajo ruido y respuesta rápida, adecuado para operación industrial continua.
Integración: Compatible con bases Modicon Momentum y adaptadores de comunicación, configurable mediante las herramientas de software de Schneider.
Especificaciones Técnicas
| Parámetro | Detalles |
|---|---|
| Modelo | 170BAI03600 |
| Serie | Modicon Momentum |
| Tipo | Módulo de Entrada Analógica |
| Número de Canales | 8 entradas analógicas diferenciales |
| Rangos de Entrada | ±10 V, ±5 V, 0–20 mA, 4–20 mA (configurable) |
| Resolución | 12 bits (convertido a 16 bits con signo) |
| Precisión (25 °C) | ±0.15% FS (voltaje), ±0.25% FS (corriente) |
| Precisión (60 °C) | ±0.25% FS (voltaje), ±0.45% FS (corriente) |
| Impedancia de Entrada | >2200 kΩ (voltaje), <0.25 Ω (corriente) |
| Filtro | Pasa bajos de 10 kHz |
| Formato de Datos | Completo de 16 bits con signo |
| Aislamiento | Aislamiento canal-bus |
| Diagnósticos | Detección de ruptura de cable (para 4–20 mA), indicadores LED |
| Dimensiones | 141.5 × 125 × 47.5 mm |
| Peso | 0.284 kg |
| Temperatura de Operación | 0–60 °C |
| Temperatura de Almacenamiento | –40–85 °C |
| Conformidad | Normas CE, UL, CSA, IEC/EN |
| Ciclo de Vida | Descontinuado; se recomienda migrar a Modicon M340/M580 |
