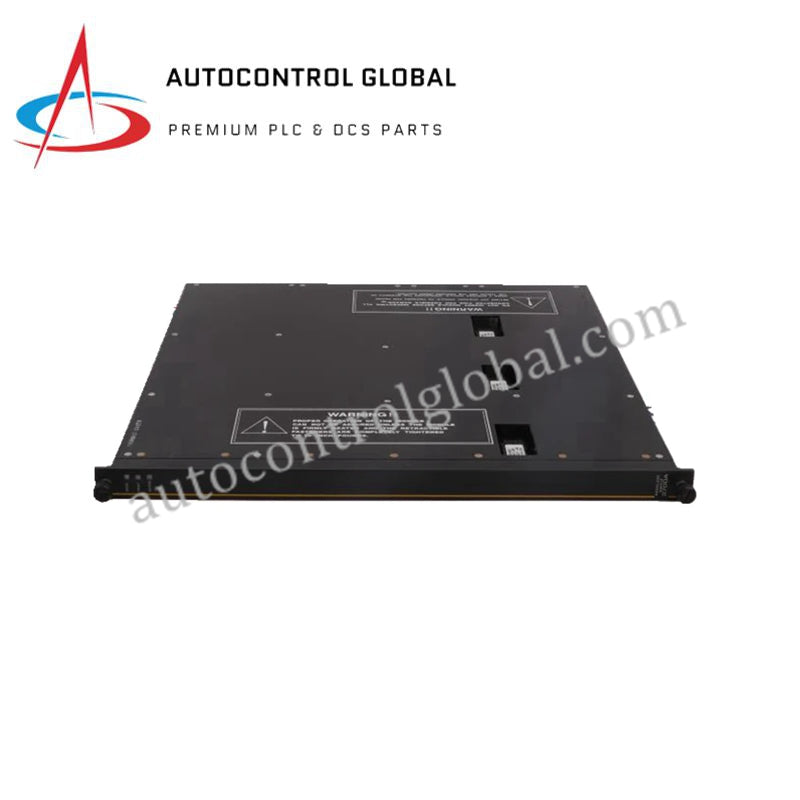

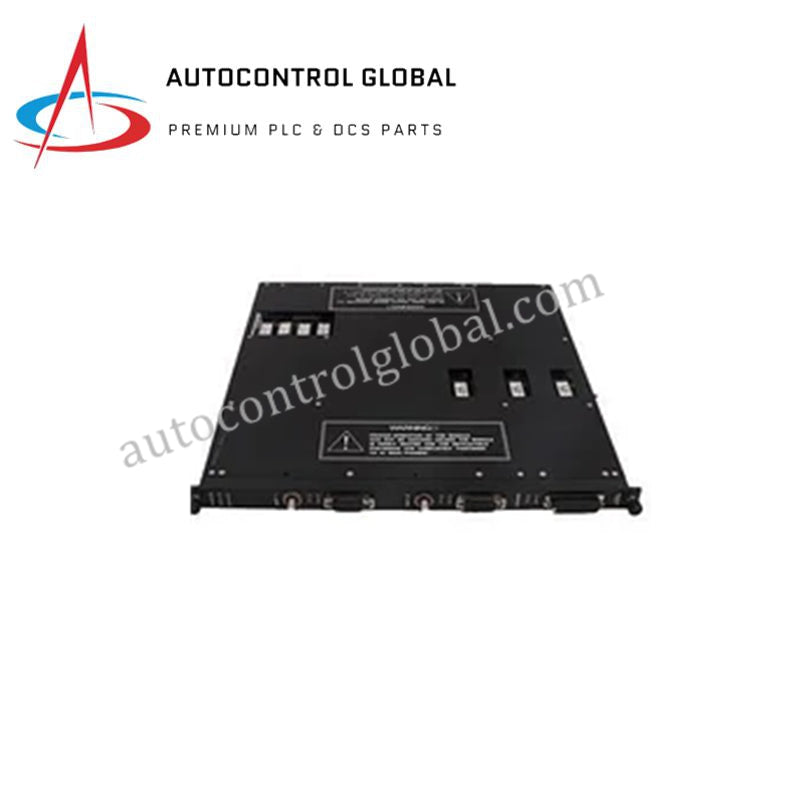

Módulo de Salida Analógica PLC Triconex 3807 para Sistemas TMR
Manufacturer: Triconex
-
Part Number: 3807
Condition：New with Original Package
Product Type: Módulo de Salida Analógica para Sistemas TMR
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Descripción del Producto
Resumen del Módulo de Salida Analógica Triconex 3807
El Triconex 3807 es un módulo de salida analógica bipolar (AO) diseñado para su uso en sistemas de seguridad y control Triconex de Redundancia Modular Triple (TMR) de Schneider Electric. Proporciona salidas de corriente bidireccionales altamente confiables para aplicaciones de procesos críticos donde se requiere una posicionamiento preciso del actuador.
A diferencia de los módulos estándar de salida analógica unipolar, el 3807 soporta señalización de corriente bipolar. Esta capacidad permite un movimiento controlado en ambas direcciones desde un punto neutro, lo cual es esencial para actuadores servo, válvulas de control y sistemas de control de turbinas en entornos críticos para la seguridad.
Arquitectura TMR y Confiabilidad Funcional
El Triconex 3807 opera dentro de una arquitectura de Redundancia Modular Triple (TMR). Tres circuitos de salida independientes procesan comandos simultáneamente, mientras que un mecanismo interno de votación valida la salida final enviada al dispositivo de campo.
Como resultado, el módulo mantiene la operación continua incluso si falla un solo camino. Este diseño reduce significativamente la probabilidad de condiciones de salida inseguras y soporta aplicaciones de seguridad clasificadas SIL.
Especificaciones Técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | 3807 |
| Fabricante | Triconex (Schneider Electric) |
| Tipo de Producto | Módulo de Salida Analógica Bipolar |
| Compatibilidad del Sistema | Sistema de Seguridad y Control Triconex TMR |
| Canales de Salida | 4 salidas analógicas bipolares |
| Rango de Señal de Salida | –60 mA a +60 mA |
| Resolución | 12–16 bits (dependiente de configuración) |
| Precisión de Salida | Control de lazo cerrado de alta precisión |
| Aislamiento | Aislamiento galvánico canal a canal y canal a sistema |
| Diagnósticos | Auto-prueba continua, lógica de votación, reporte de fallos |
| Redundancia | Redundancia Modular Triple (TMR) |
| Requisito de Energía | Energía del sistema suministrada por el rack |
| Temperatura de Operación | 0 °C a +60 °C |
| Temperatura de Almacenamiento | –40 °C a +85 °C |
| Montaje | Chasis Triconex, montaje en rack |
| Certificaciones | CE, UL, CSA, IEC |
