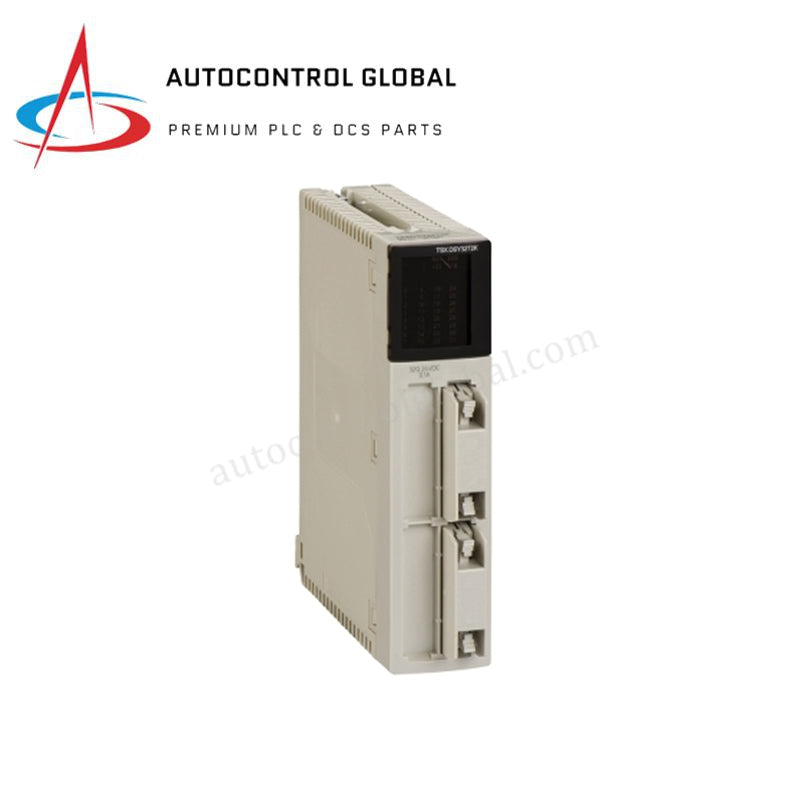

TSXDSY32T2 Schneider Electric Salida PLC de 32 canales
Manufacturer: Schneider
-
Part Number: TSXDSY32T2
Condition：New with Original Package
Product Type: Módulo de Salida Discreta
-
Country of Origin: France
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Descripción del producto
El TSXDSY32T2 es un módulo de salida discreta de alta densidad diseñado para la plataforma de automatización Modicon Premium de Schneider Electric. Este módulo cuenta con 32 salidas protegidas de estado sólido diseñadas para conmutación de lógica positiva de 24 V CC (fuente). Diseñado para entornos de control en tiempo real, el TSXDSY32T2 ofrece un tiempo de respuesta rápido de 1.2 ms y protección eléctrica integral, incluyendo mecanismos automáticos de desconexión por cortocircuitos y sobrecargas. Aunque fue descontinuado oficialmente a finales de 2022, sigue siendo un componente vital para mantener las instalaciones existentes de Modicon Premium, con soporte de servicio programado hasta el 31 de diciembre, 2026. Su interfaz de doble conector HE-10 permite una organización, cableado de alta densidad en armarios de control compactos.
Especificaciones Técnicas Detalladas
| Atributo | Detalles |
| Fabricante | Schneider Electric (Modicon) |
| Número de Modelo | TSXDSY32T2 |
| Gama de productos | Modicon Premium |
| Tipo de Salida | Estado sólido (Protegido) |
| Número de Salida Discreta | 32 canales |
| Voltaje de salida discreta | 24 V CC (Lógica positiva) |
| Límites de voltaje | 19–30 V CC (cumple EN/IEC 61131-2) |
| Corriente por canal | ≤ 0,1 A |
| Corriente máxima por módulo | 3,2 A |
| Tiempo de Respuesta | 1,2 ms (Estado 0 a 1 y 1 a 0) |
| Paralelismo de salidas | Compatible con hasta 3 salidas |
| Tipos de protección | Sobretensión (diodo Transil), Polaridad inversa, Sobrecarga/Cortocircuito (Desconexión automática) |
| Conexión eléctrica | 2 x Conectores HE-10 |
| Consumo de Corriente | 140 mA a 5 V CC (Bus) |
| Resistencia de aislamiento | 10 MΩ a 500 V |
| Disipación de potencia | 1,6 W + (0,1 W x Número de salidas activas) |
