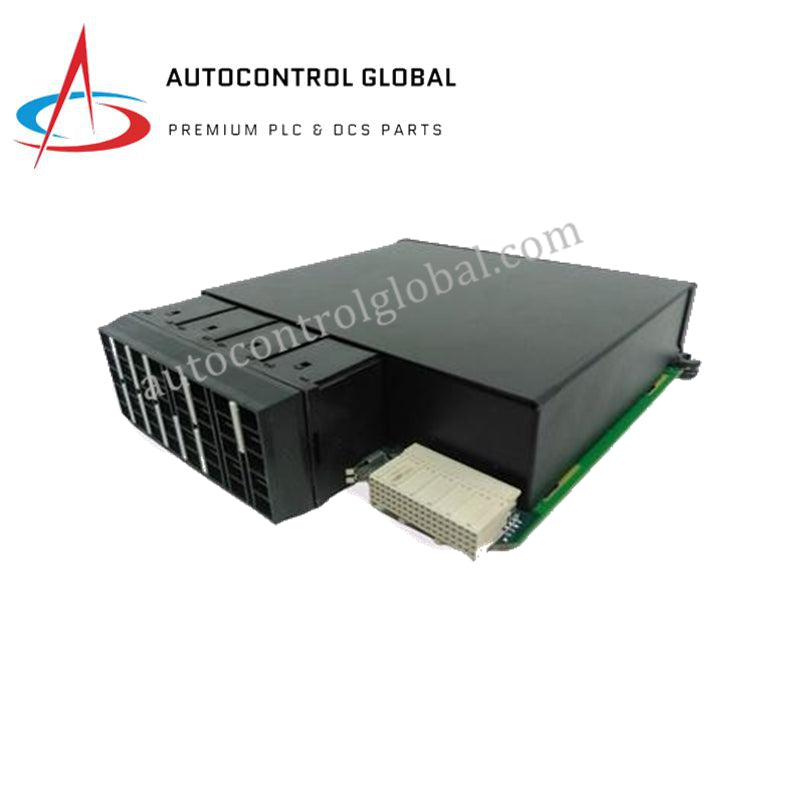

Módulo de Relé Digital de Entrada/Salida de Alta Velocidad GE Multilin UR6HH

Descripción del Producto

El UR6HH Módulo Digital de Entradas/Salidas es una tarjeta de expansión enchufable para la plataforma de Relés Universales (UR) de GE Multilin. Proporciona entradas y salidas digitales adicionales, permitiendo que el relé se conecte con dispositivos externos como interruptores automáticos, conmutadores, alarmas y sistemas de control en aplicaciones de protección y automatización eléctrica.

Diseñado para una respuesta rápida y condiciones de operación robustas, el UR6HH soporta instalación en caliente y aislamiento eléctrico, permitiendo mantenimiento sin apagar el relé. Se utiliza comúnmente en subestaciones, plantas industriales y redes de servicios públicos donde la señalización digital confiable es esencial.

Descripción Funcional

El UR6HH se integra directamente con el bus interno del relé UR y se configura mediante el paquete de software EnerVista UR. Las entradas digitales pueden asignarse para monitorear el estado de interruptores, enclavamientos y alarmas, mientras que las salidas digitales se usan para comandos de disparo, lógica de control y annunciación.

Su tiempo de respuesta determinista soporta esquemas de protección que requieren sincronización precisa, y los diagnósticos con LED a bordo proporcionan una visibilidad clara del estado de las E/S y condiciones de falla.

Especificaciones Técnicas

• Modelo: UR6HH

• Fabricante: GE Multilin (GE Vernova)

• Tipo de Producto: Módulo de Entrada / Salida Digital

• Función: Expande los relés de la serie UR con capacidad digital de E/S

• Entradas Digitales: Normalmente 8–16 canales, configurable

• Salidas Digitales: Normalmente 8–16 canales, tipo relé o contacto seco

• Tiempo de Respuesta: < 1 ms

• Aislamiento: Aislamiento eléctrico entre canales y el backplane del relé

• Soporte de Software: Herramientas de configuración y diagnóstico EnerVista UR

• Instalación: Diseño modular enchufable, intercambiable en caliente

• Diagnósticos: Indicadores LED para alimentación, estado de entrada, estado de salida y fallas

• Temperatura de Operación: –20 °C a +70 °C

• Temperatura de Almacenamiento: –40 °C a +85 °C

• Conformidad: IEC 61850, sincronización horaria IEEE 1588, CE, UL

• Dimensiones: 6 × 7 × 1.5 pulgadas

• Peso: 1.15 kg
