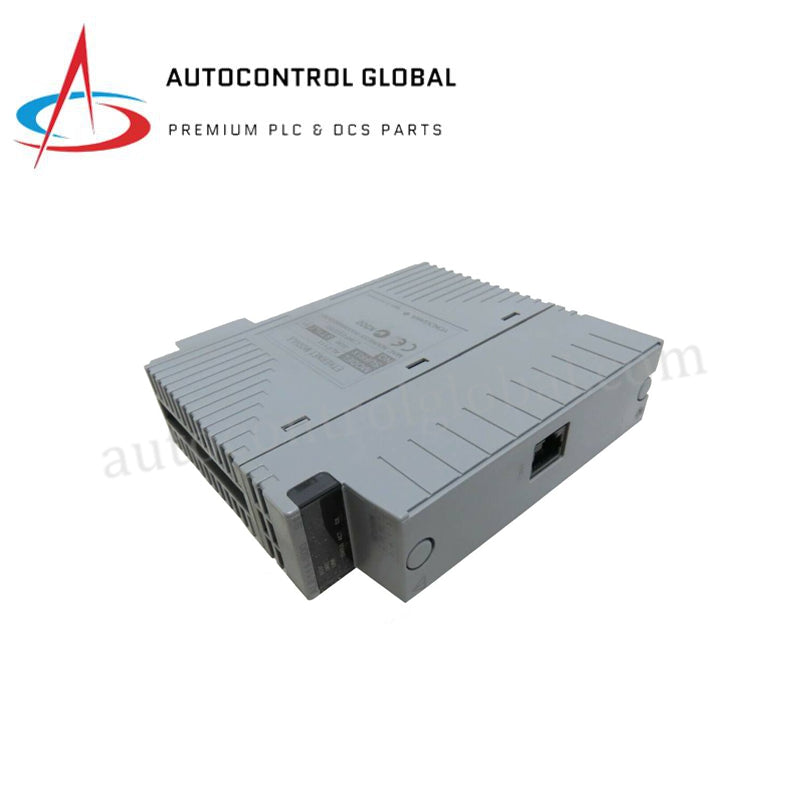

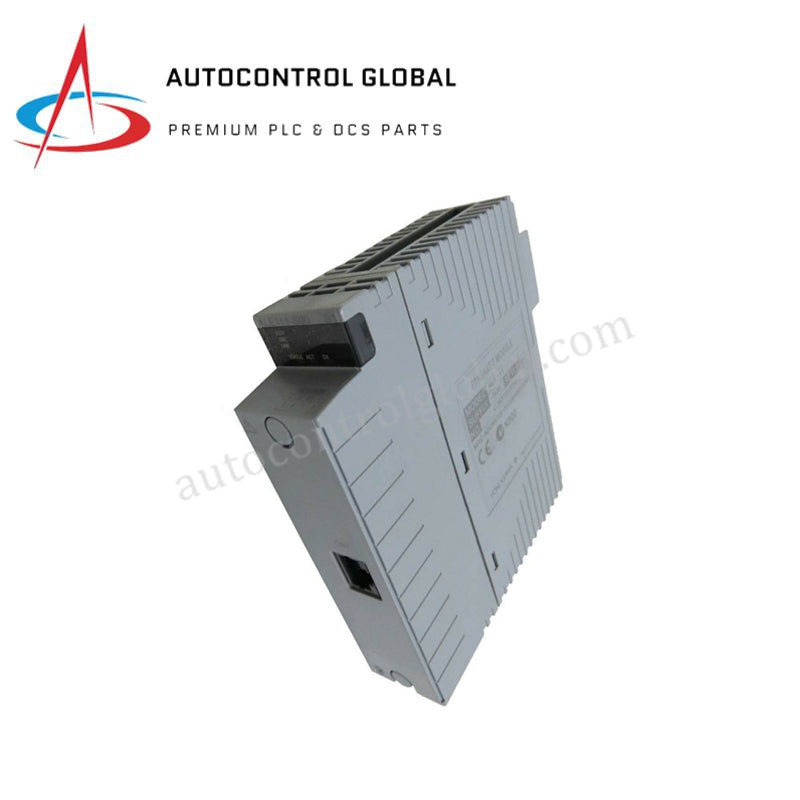

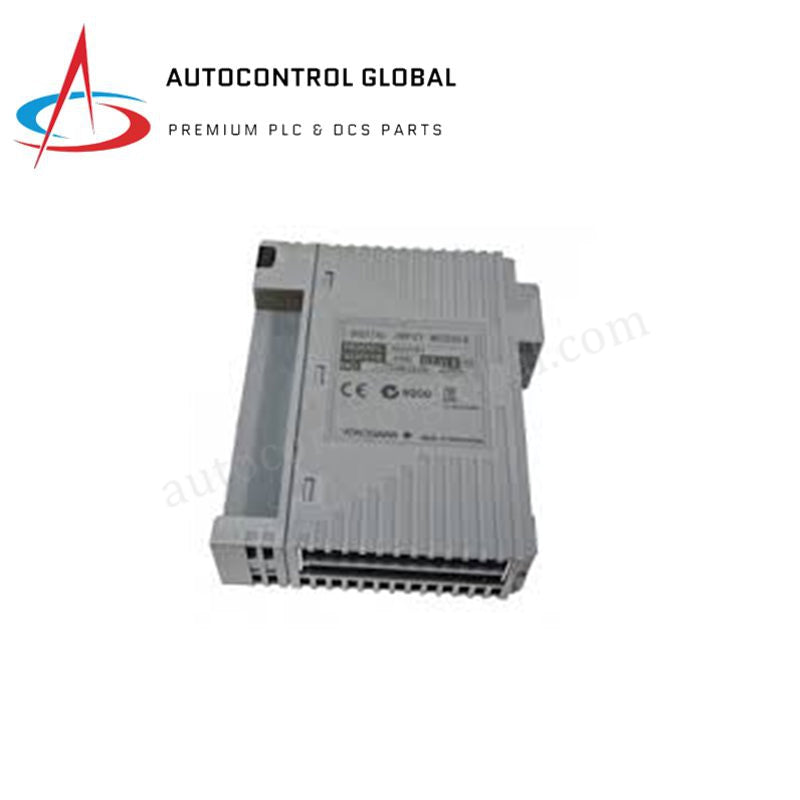

Módulo de entrada digital FIO Yokogawa ADV151-E63/D5A00

Módulo de entrada digital FIO Yokogawa ADV151-E63/D5A00

El Yokogawa ADV151-E63/D5A00, también catalogado como módulo de entrada digital ADV151, funciona como un componente de hardware dedicado para la adquisición de señales discretas y el registro de marcas de tiempo de la secuencia de eventos (SOE) dentro de las plataformas DCS Yokogawa CENTUM VP y CS 3000. Este módulo procesa 32 canales de entrada aislados de 24 VCC, configurables como sumidero o fuente, procedentes de contactos de campo, interruptores de límite y pulsadores. Diseñado para nodos del subsistema de entrada/salida de campo (FIO), proporciona ejecución lógica con aislamiento galvánico en buses de control industrial mediante dos bancos de aislamiento de 16 canales.

Desglose de sufijos y matriz de modelos

Especificaciones del hardware

Aislamiento entre canales y diagnóstico de lazo

El Yokogawa ADV151-E63/D5A00 incorpora una sólida arquitectura de aislamiento entre canales, con separación de tierra común cada 16 canales. Esta construcción suprime los lazos de tierra y limita la posible propagación del ruido de campo hacia el bus interno de backplane FIO de 5 VCC. El módulo admite el registro de marcas de tiempo de la secuencia de eventos (SOE) directamente en la capa de interfaz de E/S, registrando las transiciones de estado con resolución de milisegundos. Equipadas con recubrimiento conformado según la norma ISA G3, las placas de circuito impreso internas resisten entornos químicos corrosivos y evitan el crecimiento de filamentos conductores entre las pistas de circuitos de alta densidad.

Preguntas frecuentes

P: ¿El ADV151-E63/D5A00 requiere una configuración de software específica para alternar entre el cableado de entrada como sumidero y como fuente?

R: No, el modo de funcionamiento como sumidero o fuente lo determina la topología del cableado de los terminales de campo y la referencia de la fuente de alimentación externa del lazo a través de los terminales comunes de 16 canales.

P: ¿Cuál es la frecuencia máxima de conmutación admitida por los canales de entrada discretos?

R: El módulo admite una frecuencia máxima de ciclo de activación/desactivación de 25 Hz para entradas de pulsadores y contactos mecánicos, limitada por un umbral mínimo de detección de activación de 20 ms.

P: ¿Puede este módulo funcionar en configuraciones de nodos FIO redundantes en línea?

R: Sí, el ADV151-E63/D5A00 admite una instalación redundante dual mediante ranuras emparejadas del bastidor base FIO, lo que permite insertar y sustituir módulos en línea sin interrumpir el escaneo activo de los lazos de campo.

Directrices de instalación en campo

Fije el módulo ADV151-E63/D5A00 directamente en la ranura de E/S asignada de la unidad de nodo FIO hasta que los pestillos de retención superior e inferior queden bloqueados. Termine los cables de señal de campo externos utilizando bloques de terminales con abrazadera de presión, cables con conectores MIL o conjuntos de cables premontados AKB331 específicos. Asegúrese de que las pantallas del cableado de campo estén conectadas a la barra de tierra de punto único del armario y permanezcan aisladas en las transiciones entre terminales. Mantenga separadas las líneas de señal de entrada de 24 VCC y el cableado de alimentación de CA de alta tensión dentro de los canaletas de terminales para conservar los márgenes de inmunidad al ruido transitorio. Apriete los tornillos de los terminales de campo según los límites de par estándar, manteniendo un mínimo de 5 roscas completamente engranadas en todos los terminales del cableado de campo.
